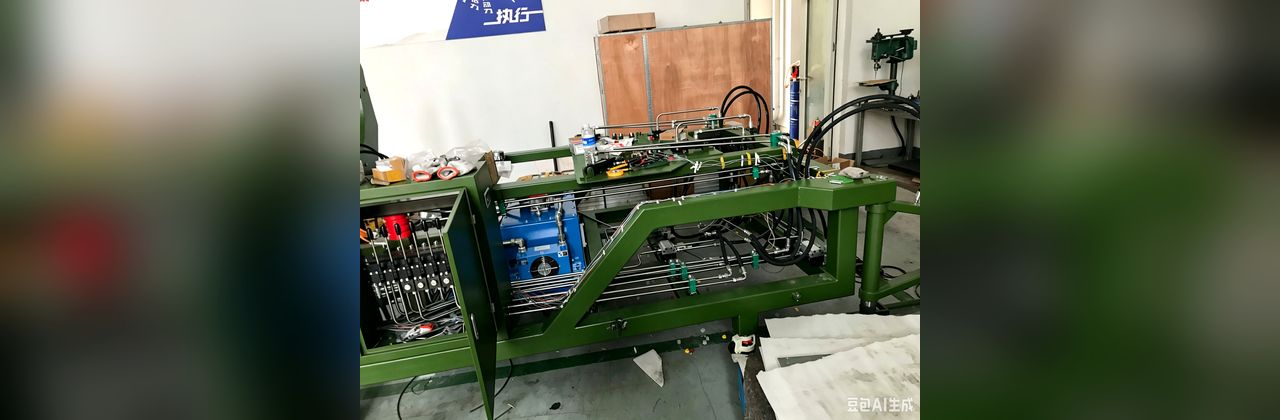

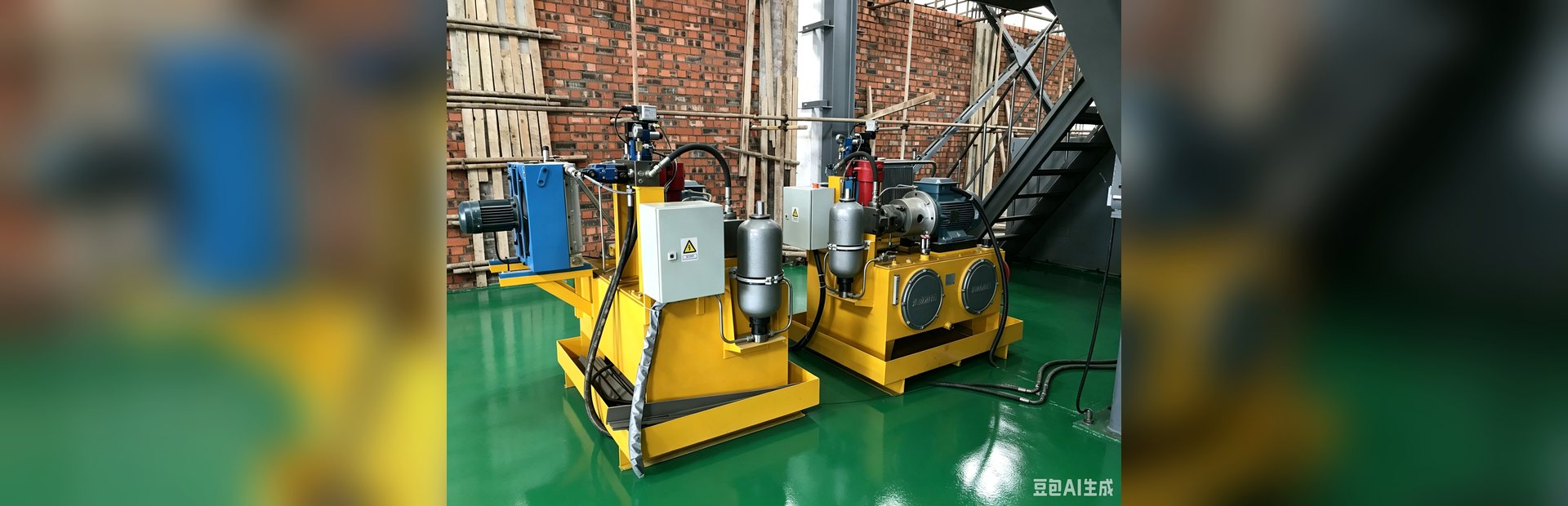

一句话结论：上海油威液压按工况定制各类液压系统与液压站（液压泵站、液压动力单元）， 按压力等级分为低压（≤7MPa）、中压（7~16MPa）、高压（21~35MPa）三类，另有液压动力单元与伺服液压系统， 共五大类、每类 12 个实际使用案例；涵盖设计计算、制造集成、改造调试与备件维保。
五大类液压系统

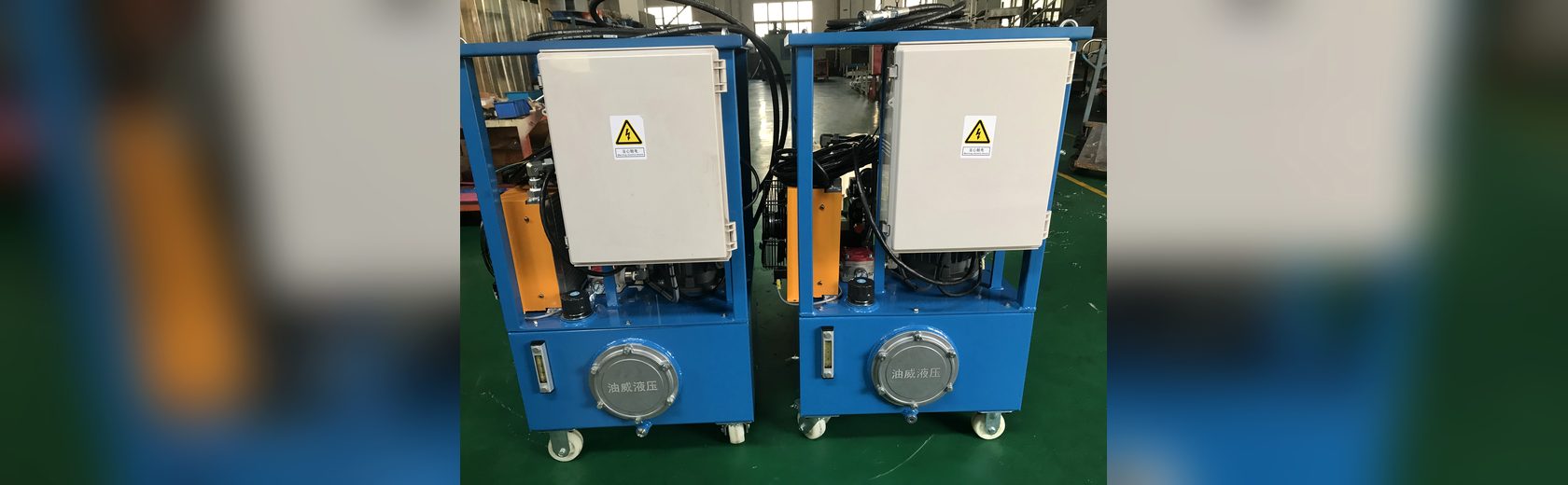

图 2低压系统低压液压系统
2.5~7 MPa（常用 4~6.3 MPa）
低压液压系统指额定工作压力不超过 7MPa 的液压系统，多用于机床、夹具、升降、包装与轻工设备。它把压力换成了流量与缸径：压力低、元件小、噪声与发热低、成本低，但输出同样推力需要更大的缸径。…
查看类别与实际使用案例 →

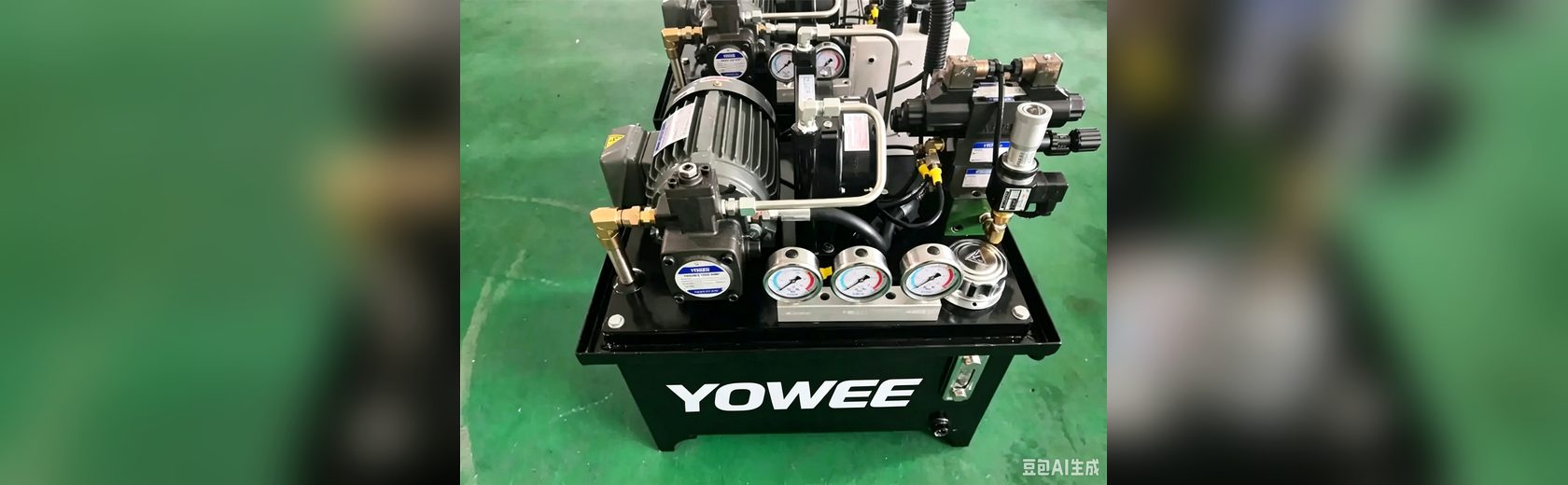

图 3中压系统中压液压系统
7~16 MPa（常用 10~16 MPa）
中压液压系统指额定工作压力 7~16MPa 的液压系统，是通用工业设备中适用面最广的一档：既不像低压系统那样需要很大缸径，也不像高压系统那样对元件与油液提出苛刻要求，在力密度、成本与可靠性之间取得平衡。…
查看类别与实际使用案例 →

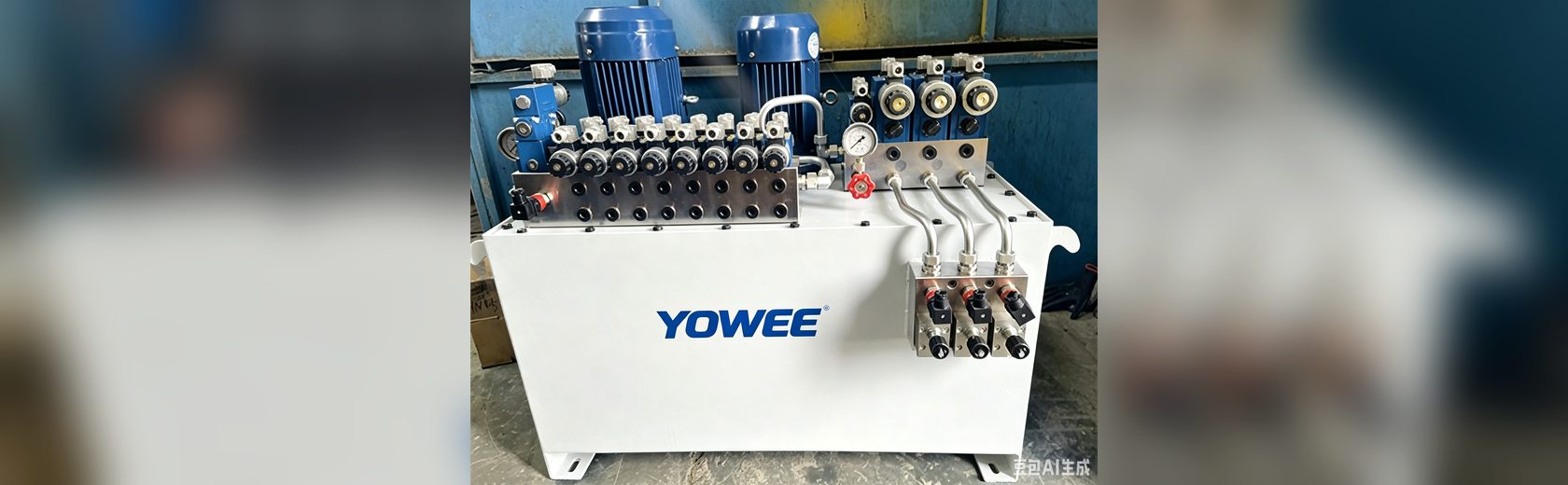

图 4高压系统高压液压系统
21~35 MPa（常用 25~31.5 MPa）
高压液压系统指额定工作压力 21~35MPa 的系统，力密度最高：同样推力所需缸径只有中压系统的 1/2 左右，因此成为行走机械、锻压、冶金、桩工等大功率设备的首选，代价是对元件、油液、密封与清洁度要求更严。…
查看类别与实际使用案例 →

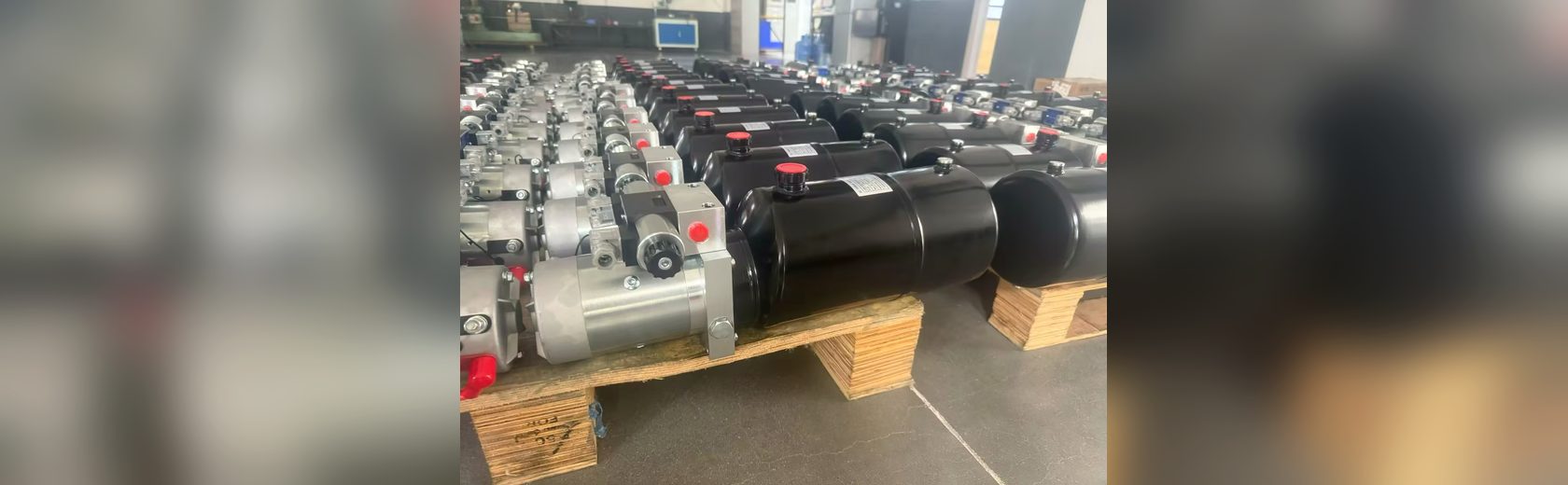

图 5动力单元液压动力单元
按执行元件需求确定（常用 7~31.5 MPa）
液压动力单元（Hydraulic Power Unit，HPU）是把液压泵、驱动电机、油箱、阀块、过滤与冷却装置、电控元件集成在一起的成套装置，也就是常说的液压站、液压泵站或液压动力包，为液压系统提供压力油。…
查看类别与实际使用案例 →

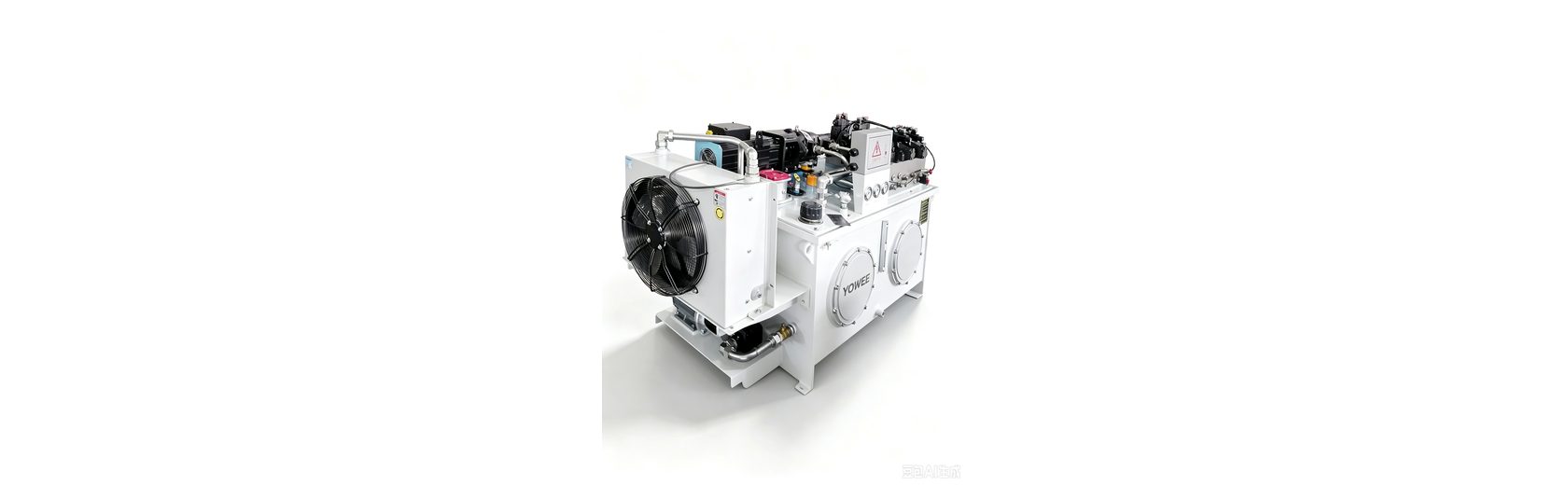

图 6伺服系统伺服液压系统
常用 14~28 MPa（按负载与响应需求确定）
伺服液压系统是把伺服阀/比例阀（或伺服泵）、执行元件（伺服液压缸/马达）与位移、压力、力传感器组成闭环的液压系统，用液压的力密度取得电子控制的精度与柔性，兼顾大推力、高刚度和高精度。…
查看类别与实际使用案例 →行业专题（含液压原理图与系统配置）

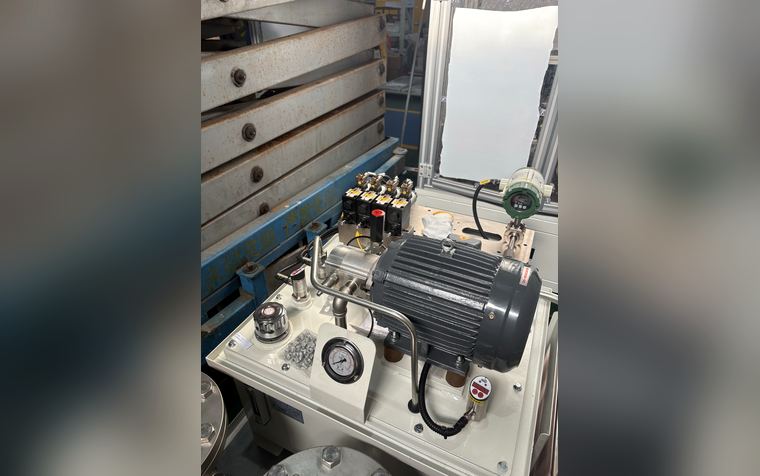

图 77行业专题数控机床液压系统
数控机床液压系统覆盖卡盘夹紧、主轴松刀、刀库与托盘交换、夹具夹紧与磨床往复等动作，压力多为 2.5~7MPa（高压夹紧回路可至 14~16MPa）。本专题按配置功率分为三类，分别给出液压原理图…
进入专题（含原理图与配置）→

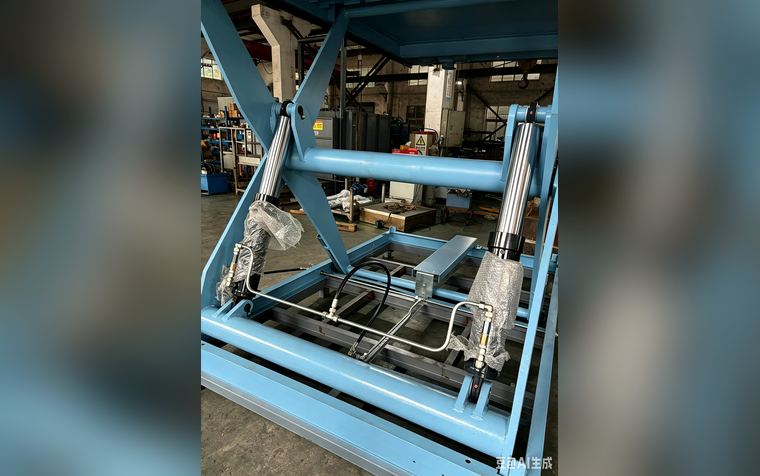

图 81行业专题升降液压系统
升降液压系统驱动升降平台、工业货梯、舞台机械与高空作业车等设备，核心要求是平稳、同步与可靠保位，必须配置液压锁、管路防爆阀与机械安全装置。本专题按配置功率分三类，分别给出液压原理图、系统照片、…
进入专题（含原理图与配置）→

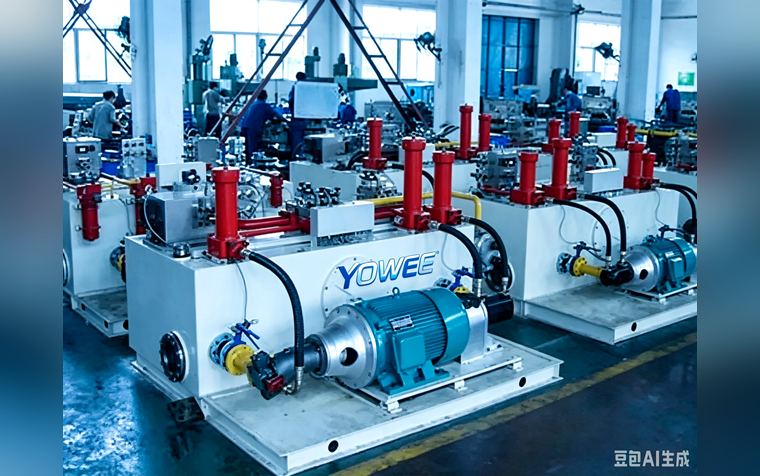

图 85行业专题压滤机液压系统
压滤机液压系统完成滤板压紧、长时间保压、松开与拉板动作，压力 16~25MPa。核心是保压设计（2~4 小时压降 ≤5%）与腐蚀潮湿环境下的可靠性。本专题按配置功率分三类，分别给出液压原理图、…
进入专题（含原理图与配置）→为什么选择上海油威定制液压系统
按工况计算，不套型号
- 从负载、速度、行程、安装空间出发，完成压力、流量、缸径与电机功率的完整计算。
- 输出原理图、装配图、元件清单与试验记录，交付资料可直接用于整机装配与验收。
- 可提供两套方案对比（经济型 / 性能型），由客户按预算与工况决策。
覆盖 5 类系统、60 个实际使用案例
- 机床、夹具、磨床、压装、包装、升降、舞台等低压应用；注塑、冲床、折弯、压滤、环卫、船舶等中压应用。
- 挖掘机、剪板机、卷板机、锻压、凿岩、起重、压铸、连铸轧机、旋挖、粉末冶金等高压应用。
- 机床/注塑/风电/冶金/试验台等动力单元，以及试验机、精密压装、AGC、六自由度平台等伺服系统。
交付资料与验收标准
- 交付资料：原理图（含元件型号与设定值）、装配图（安装尺寸与油口位置）、阀块图、电气原理图、元件清单与操作维护说明。
- 出厂试验：耐压试验（1.5 倍额定压力）、动作循环试验（连续 2 小时以上）与油温平衡测试，随附试验记录。
- 验收方法：满负荷连续运行 2~4 小时后逐项检查压力、速度、油温、外漏与安全装置动作，用数据而不是手感判断。
- 基准数据：调试完成时记录各动作压力、时间、油温与噪声作为"健康档案"，作为后续维护与故障判断的参照。
服务范围与响应方式
- 设计制造：按工况定制成套液压系统与液压站，含泵组、油箱、阀块、过滤、冷却与控制的一体化设计。
- 改造升级：定量泵改变量泵、加装蓄能器、油电伺服改造、阀块与电控升级，并提供改造前后的能耗对比。
- 技术服务：现场调试、参数标定、操作培训与故障诊断，可用图纸与试验数据支持现场判断。
- 备件与维保：密封件、滤芯、蓄能器皮囊、专用阀件与压力表等常用备件供应，支持按状态制定维护计划。
定制流程：从工况参数到交付验收
定制液压系统的第一步不是画图，而是把客户的工艺需求整理成"工况表"：每个动作的负载、速度、行程、同时动作关系、工作制与环境条件。这张表决定了压力、流量、功率、油箱与散热方案，也决定了后续验收的标准，是全部设计工作的起点。
流程中的每次确认都会留下书面记录（方案确认、参数确认、验收标准），这既是质量控制手段，也是出现分歧时的依据。经验表明，前期多花 1~2 天把参数确认清楚，可以避免后期数周的返工与调试。
- 需求沟通：收集工况表与现场条件（供电容量、安装空间、环境温度、粉尘与湿度）。
- 方案与计算：核算压力、缸径、流量、电机功率、油箱与散热，必要时提供经济型/性能型两套方案。
- 图纸与确认：输出原理图、装配图与接口尺寸，与客户逐项确认后方可投产。
- 制造与集成：阀块加工与清洗、管路预制与冲洗、泵组装配与油箱防腐处理。
- 出厂试验：耐压、动作循环与油温测试，记录数据并随设备交付。
- 现场调试与培训：管路对接、系统冲洗、参数标定、联锁测试与操作维护交底。
- 资料归档：图纸、清单、试验记录与基准数据归档，供后续维护与改造使用。
成套配置清单（可按工况裁剪）
一套完整的液压系统通常由动力、控制、执行、辅助与电控五部分组成。不同工况下各部分的配置差别很大：小流量间歇动作的单元可以把油箱压到十几升并靠自然冷却，而大功率连续运行的系统需要独立冷却机组与在线污染度监测。
配置清单的作用是把"选了什么、为什么选"写清楚，便于客户核价、备件储备与后续改造。清单中建议同时标注关键规格（压力等级、流量、过滤精度、油箱容积）与品牌等级，避免只写型号造成理解偏差。
- 动力部分：电机 + 泵组（齿轮泵/叶片泵/柱塞泵）+ 联轴器与钟形罩，含吸油过滤与避振喉。
- 控制部分：集成阀块（压力、方向、流量、保压）+ 比例阀或伺服阀 + 蓄能器 + 压力与温度传感器。
- 执行部分：液压缸（拉杆/焊接/重载/薄型）与液压马达，含缓冲、排气与防尘设计。
- 辅助部分：油箱（带隔板与清洗盖板）、空气滤清器、冷却器（风冷/水冷/油冷机）、液位与油温表。
- 电控部分：控制柜或端子箱、PLC 与触摸屏、动作联锁、报警与数据记录接口。
- 安全部分：溢流与超压保护、液压锁与平衡阀、急停、限位与应急下降回路。
常见工况与推荐配置对照
把常见工况归类，可以快速判断配置方向：间歇动作、小流量（夹具、小型压机）适合小泵+蓄能器+小油箱；连续中载（机床、包装、升降）适合变量叶片泵或低压变量柱塞泵；高压大流量或有冲击的工况（压机、挤压、泵送）需要柱塞泵、充液阀与大容量蓄能器；对速度曲线与重复性敏感的设备（试验机、AGC、精密压装）则应考虑伺服液压方案。
需要强调的是，配置方向只是起点，最终方案仍要按实际工况计算。例如同样是夹具，薄壁件要求低压大夹持面，铸铁件要求高压小面积，两者的缸径与压力配置完全不同。
- 间歇小流量（≤20L/min）：小排量齿轮泵 + 蓄能器 + 20~60L 油箱 + 自然冷却。
- 连续中载（20~80L/min）：变量叶片泵/柱塞泵 + 100~250L 油箱 + 风冷器 + 10μm 回油过滤。
- 高压大流量（≥100L/min）：柱塞泵 + 充液阀/蓄能器组 + 250L 以上油箱 + 油冷机。
- 高精度伺服（试验/压装/AGC）：伺服泵控或伺服阀控 + 精密温控（±2℃）+ NAS 6~7 级清洁度。
- 移动与车载：取力或直流驱动 + 紧凑油箱 + 风冷 + IP65 以上电气防护。
- 恶劣环境（粉尘/潮湿/高温）：加强过滤与呼吸器、重防腐处理、隔热与加大散热余量。
实际使用案例（每个案例含应用场景、系统特点、设计与使用要点、典型参数与常见问题）

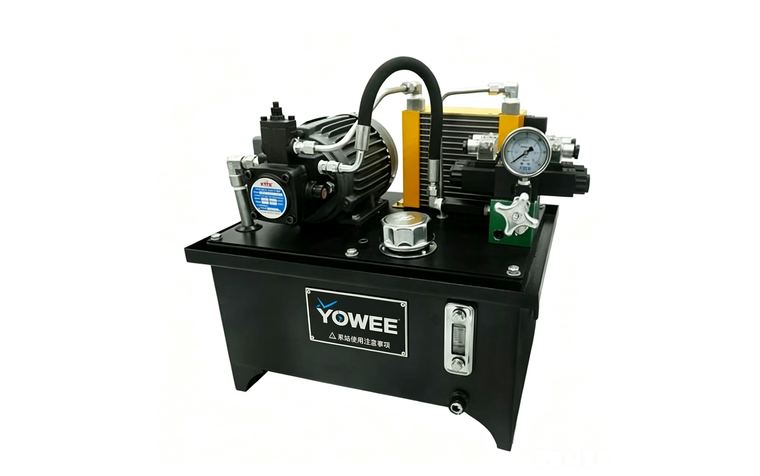

图 17低压系统数控车床液压系统
数控车床液压系统用于液压卡盘夹紧、尾座顶尖伸缩与刀塔转位，工作压力 3~5MPa，属于典型低压系统。其核心要求是夹紧力稳定、动作快、长时间连续工作不升温。…
特点 · 要点 · 参数 · 常见问题 →

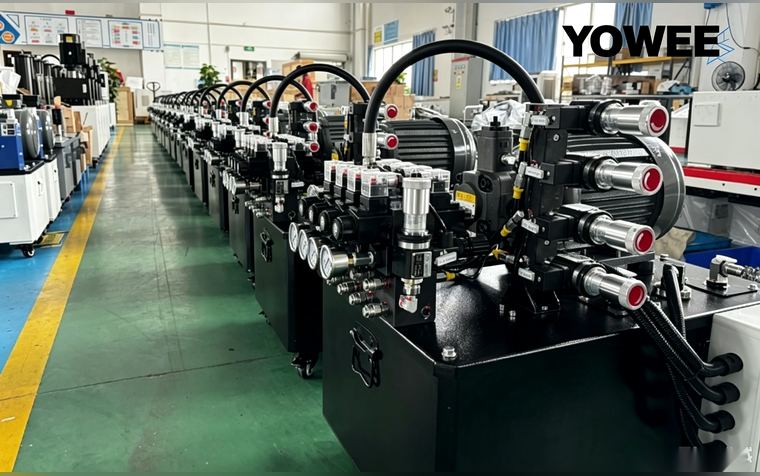

图 18低压系统加工中心刀库与托盘交换液压系统
加工中心液压系统主要驱动刀库换刀（松刀/拉刀）、主轴松刀油缸、托盘交换（APC）与夹具夹紧，压力多为 4~6.3MPa，要求动作准确、重复定位可靠，并具备失压保护。…
特点 · 要点 · 参数 · 常见问题 →

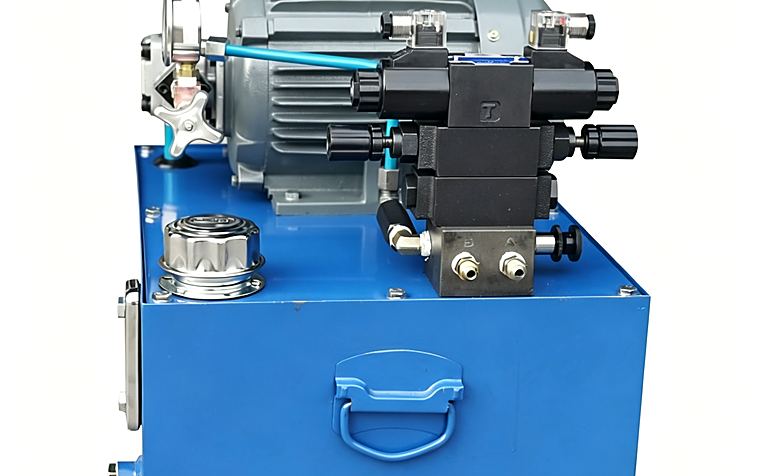

图 19低压系统机床液压夹具系统（工装夹具液压站）
液压夹具系统为专用工装、组合夹具、自动线夹具提供夹紧动力，工作压力 2.5~5MPa，特点是多工位、多点顺序夹紧、夹紧力可调，常配蓄能器做失压保护。…
特点 · 要点 · 参数 · 常见问题 →

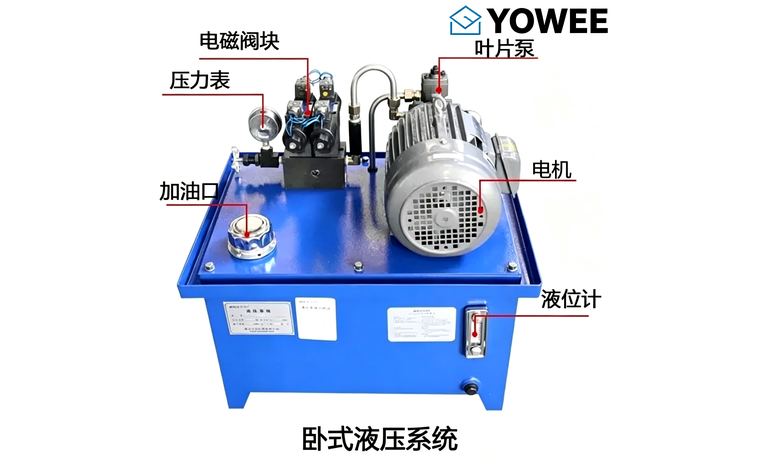

图 20低压系统磨床工作台往复液压系统
磨床（外圆磨、平面磨）工作台往复运动由液压系统驱动，压力 2.5~4MPa，核心指标是低速不爬行、换向冲击小、往复节拍稳定，属于对动态品质要求最高的低压系统之一。…
特点 · 要点 · 参数 · 常见问题 →

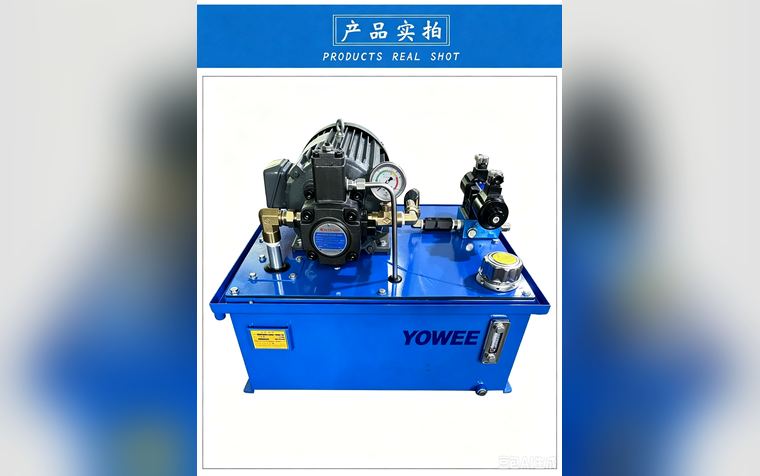

图 21低压系统小型液压压装机液压系统
小型液压压装机用于轴承、衬套、销轴、密封圈的压装，属于低压（5~7MPa）系统的典型应用。要求压力可调、压装力可控、压到位后保压稳定，并保证压装过程不损伤工件。…
特点 · 要点 · 参数 · 常见问题 →

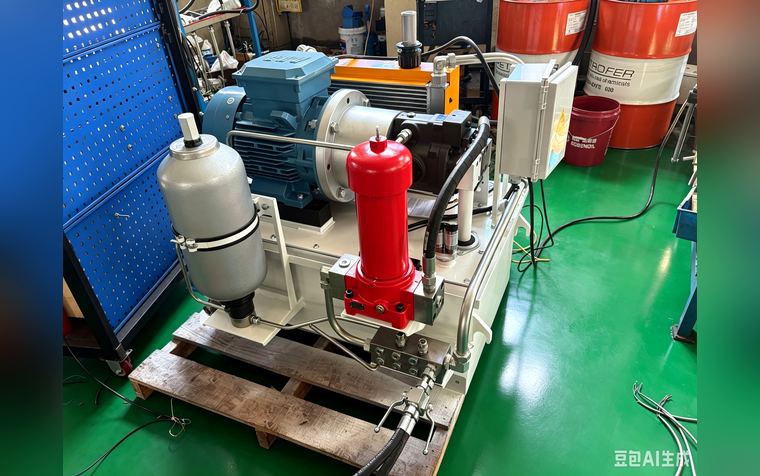

图 22低压系统液压弯管机液压系统
液压弯管机通过液压缸驱动弯管模与夹紧块，完成管材冷弯成型，工作压力 4~7MPa，要求动作平稳、弯曲角度精确、可重复定位，并具备防回弹与急停保护。…
特点 · 要点 · 参数 · 常见问题 →

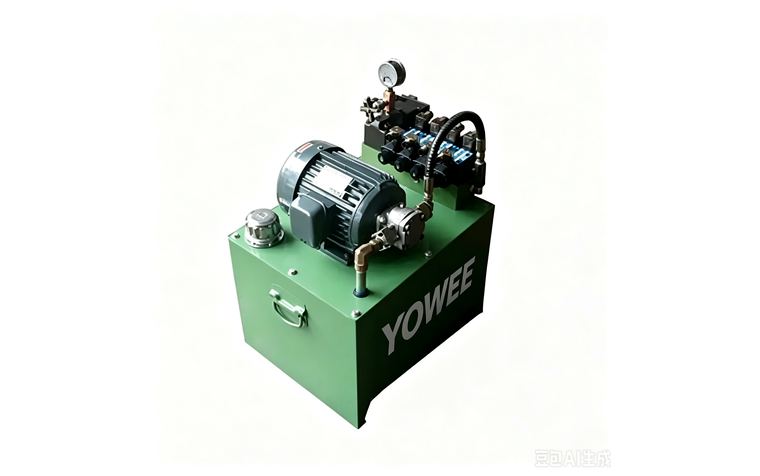

图 23低压系统液压裁断机液压系统
液压裁断机（皮革、海绵、纸板、包装材料裁断）采用低压大流量系统，压力 5~7MPa，典型动作是"快下—慢切—保压—快速回程"，要求切割面平整、行程可调、安全防护可靠。…
特点 · 要点 · 参数 · 常见问题 →

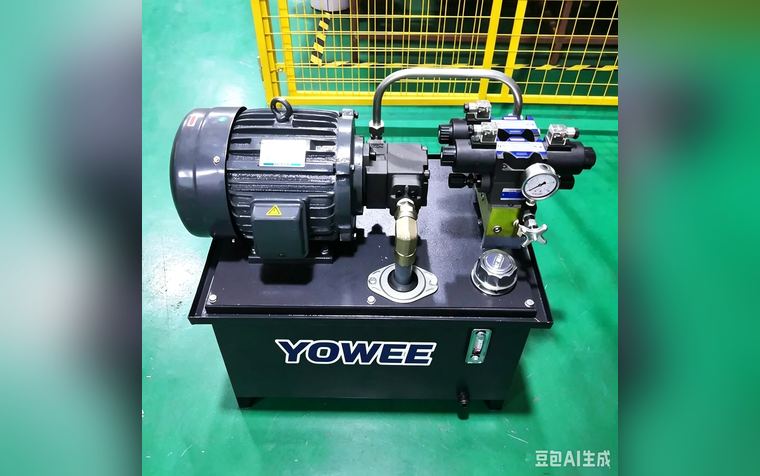

图 24低压系统包装机械液压系统
包装机械（封切、成型、压花、捆扎）液压系统压力 3~6.3MPa，特点是动作频次高、节拍精确，并常与气动、伺服电缸配合使用，要求清洁、低噪声、易维护。…
特点 · 要点 · 参数 · 常见问题 →

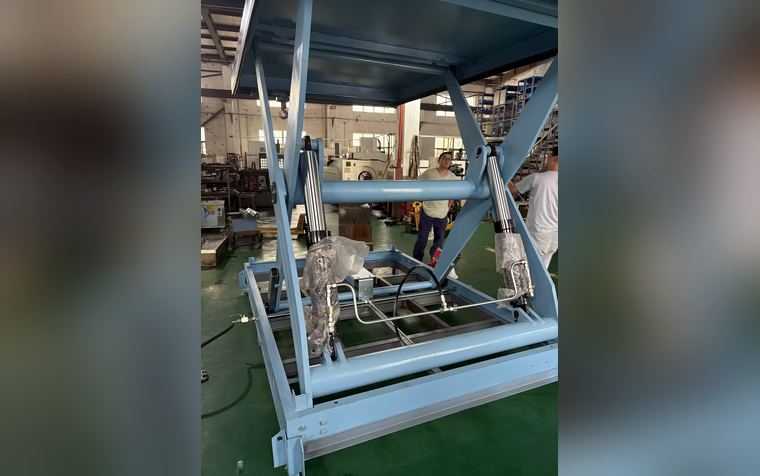

图 25低压系统液压升降平台与货梯液压系统
液压升降平台/货梯采用低压液压系统（4~7MPa），通过液压缸顶升剪叉或导轨结构，核心要求是平稳、平层准确、并具备可靠的防坠与超载保护。…
特点 · 要点 · 参数 · 常见问题 →

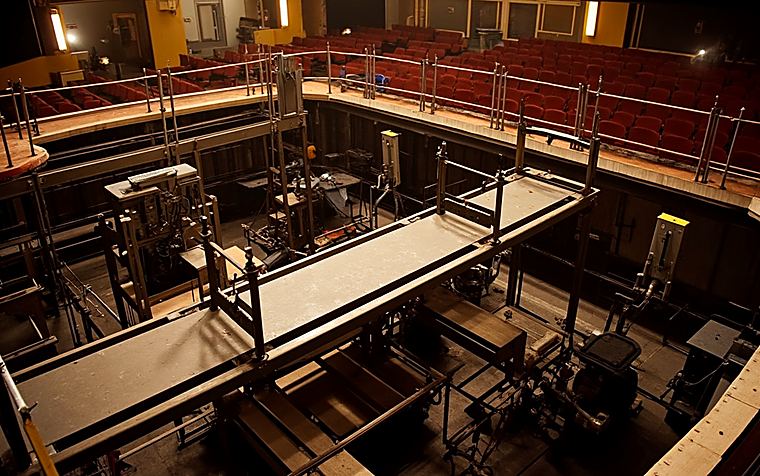

图 26低压系统舞台机械液压系统
舞台机械（升降台、旋转台、伸缩台）液压系统压力 4~7MPa，最大特点是低噪声、高同步与多重安全冗余，并需满足演出环境下的静音与可靠性要求。…
特点 · 要点 · 参数 · 常见问题 →

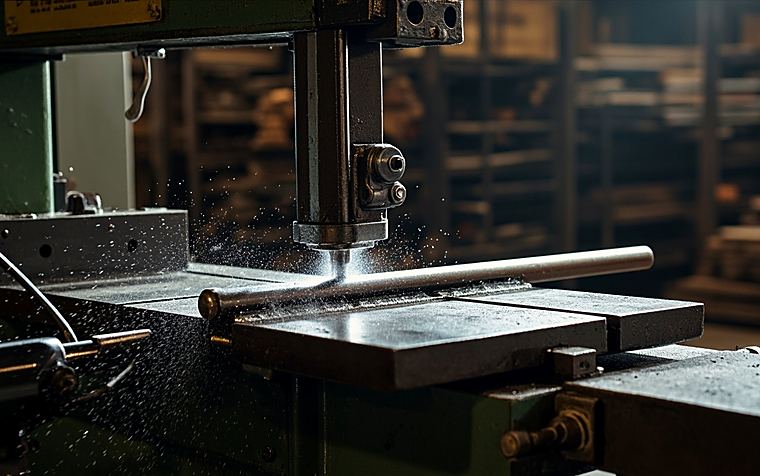

图 27低压系统液压带锯床锯切与夹紧液压系统
液压带锯床用液压系统实现工件夹紧、锯架进给与升降，工作压力 2.5~4MPa，特点是夹紧可靠、进给无级调速、锯架升降平稳，是典型的低压小流量系统。…
特点 · 要点 · 参数 · 常见问题 →

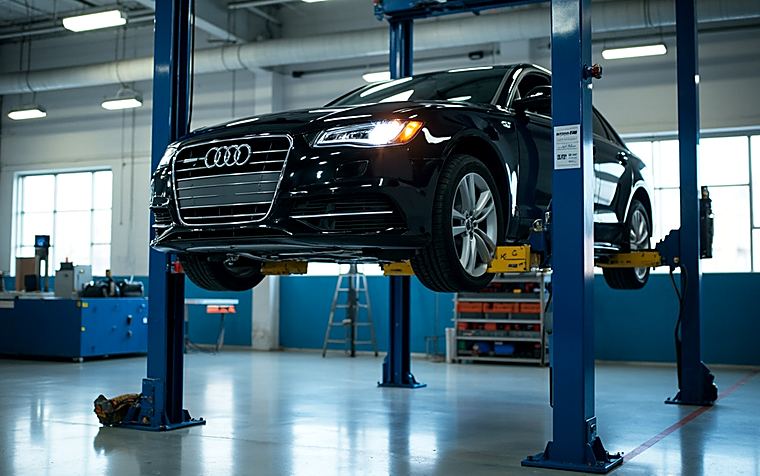

图 28低压系统汽车举升机液压系统（双柱/四柱举升机液压站）
汽车举升机多采用低压液压系统驱动（常见 3~7MPa），要求升降平稳无爬行、双柱/四柱同步，并能长期悬停不下滑，是维修站与 4S 店最常见的小型液压系统之一。…
特点 · 要点 · 参数 · 常见问题 →

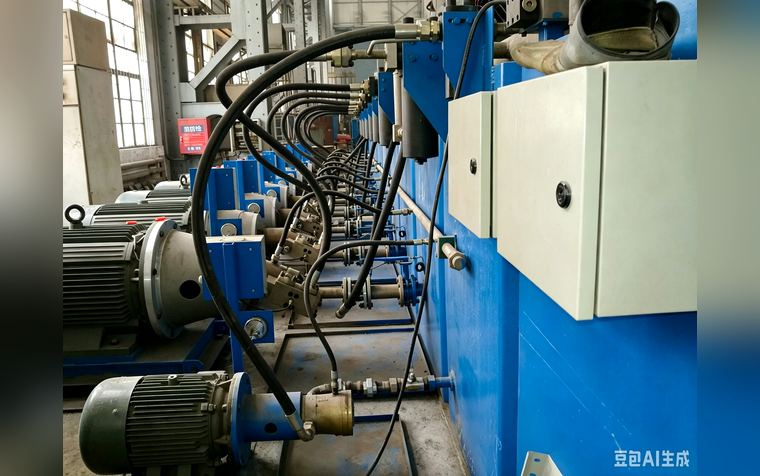

图 29中压系统注塑机液压系统
注塑机液压系统承担合模、锁模、射台移动、注射、保压、开模与顶出全部动作，工作压力 14~16MPa，特点是多动作、快慢速分段、长时间保压，属于中压系统里最有代表性的应用。…
特点 · 要点 · 参数 · 常见问题 →

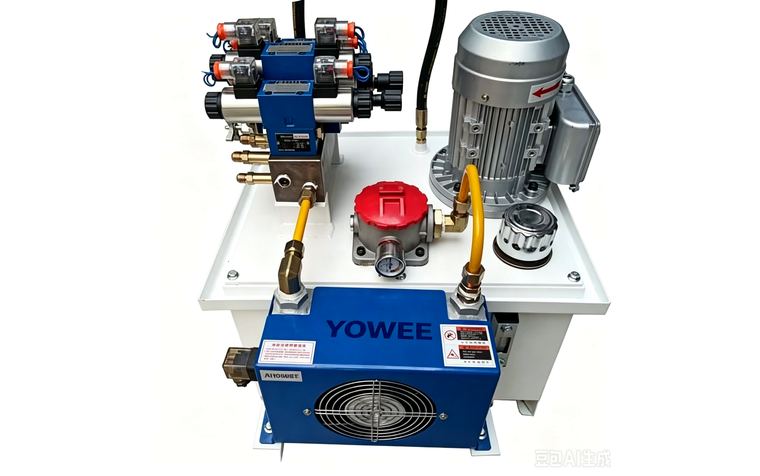

图 30中压系统中小型液压冲床液压系统
液压冲床以中压（14~16MPa）系统驱动主缸完成冲裁、拉伸、压印等工序，核心是"快下—慢压—保压—快速回程"的速度-压力分段控制与安全防护。…
特点 · 要点 · 参数 · 常见问题 →

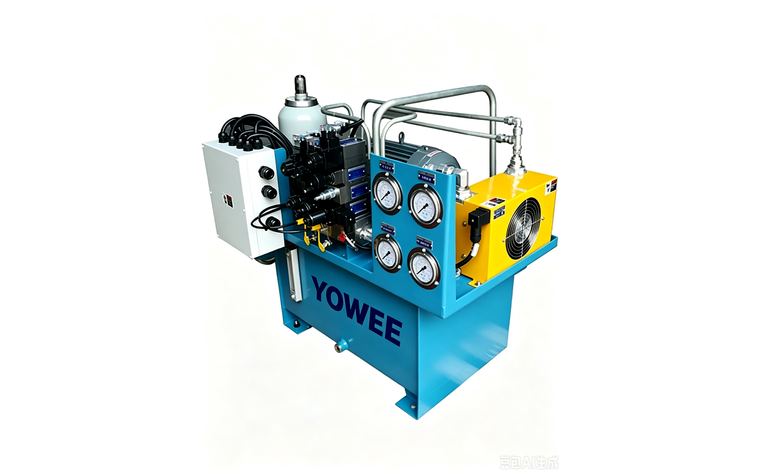

图 31中压系统液压折弯机液压系统
液压折弯机通过两只主缸驱动滑块下行完成板料折弯，工作压力 16~20MPa（中小型机型常用中压 14~16MPa），核心指标是滑块同步精度、下死点重复精度与挠度补偿。…
特点 · 要点 · 参数 · 常见问题 →

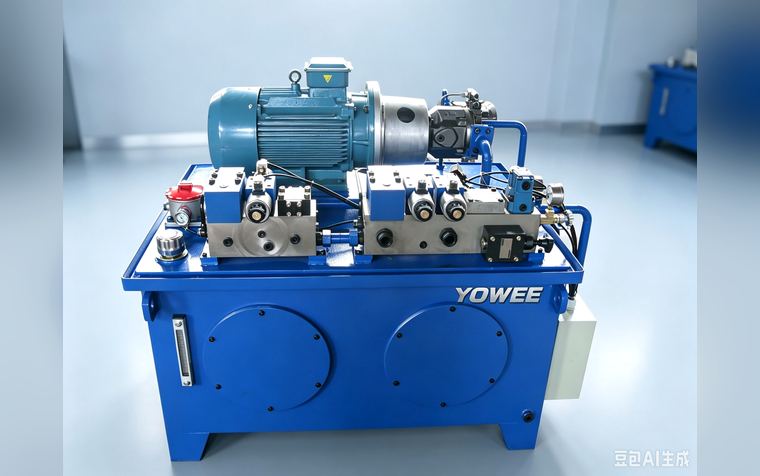

图 32中压系统液压拉床（拉削机床）液压系统
拉床以液压驱动主滑枕完成拉削，工作压力 10~16MPa，特点是"主运动单向、速度低而均匀、拉力大"，对速度稳定性与油温控制要求高。…
特点 · 要点 · 参数 · 常见问题 →

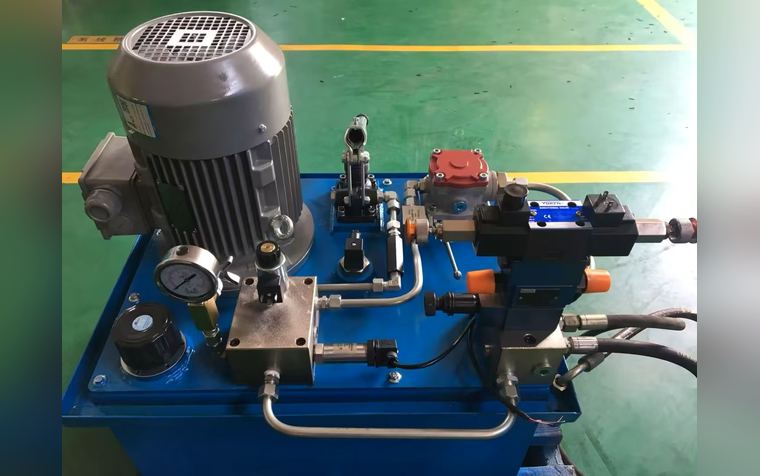

图 33中压系统工业货梯与液压举升系统
工业液压货梯与举升机以中压系统（14~16MPa）驱动，载重 1~20 吨，重点在于升降平稳、平层准确与多重安全保护，常与电气控制做联锁。…
特点 · 要点 · 参数 · 常见问题 →

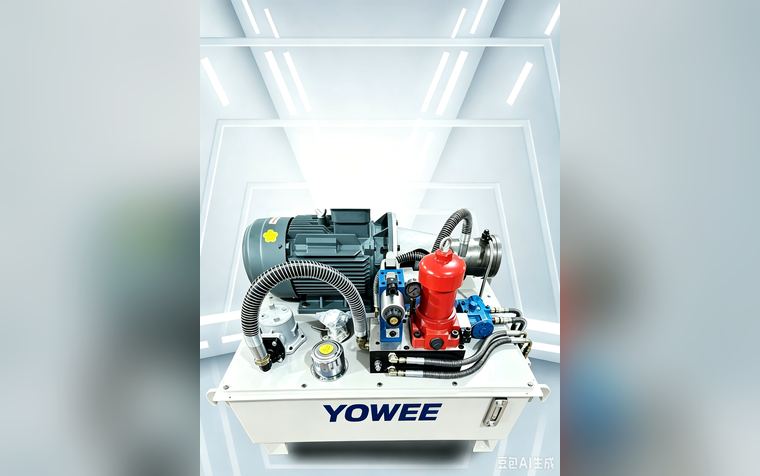

图 34中压系统压缩式垃圾车液压系统
压缩式垃圾车液压系统驱动推铲、刮板滑板、举升翻桶与后门开闭，工作压力 16~18MPa（中压偏上），特点是多执行元件顺序动作、粉尘潮湿环境、移动式液压站。…
特点 · 要点 · 参数 · 常见问题 →

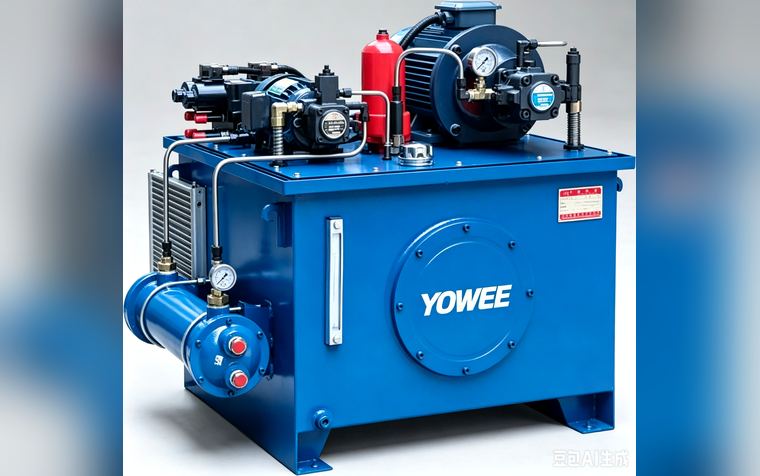

图 35中压系统液压压滤机系统（污泥脱水）
压滤机液压系统完成滤板压紧、保压与松开动作，工作压力 14~16MPa（部分机型更高），核心是长时间保压不回落与松开动作可靠。…
特点 · 要点 · 参数 · 常见问题 →

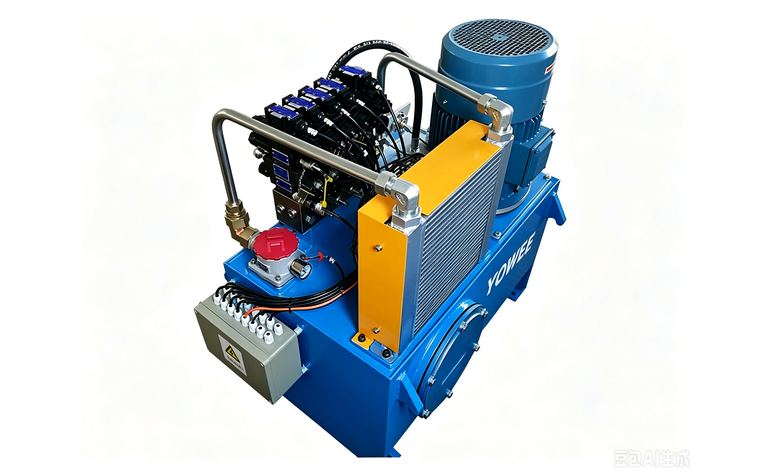

图 36中压系统液压打包机液压系统
液压打包机（废纸、塑料、金属屑）以中压系统（16MPa）驱动压缩与推包，特点是压紧力大、循环时间长、动作简单但要求可靠耐用。…
特点 · 要点 · 参数 · 常见问题 →

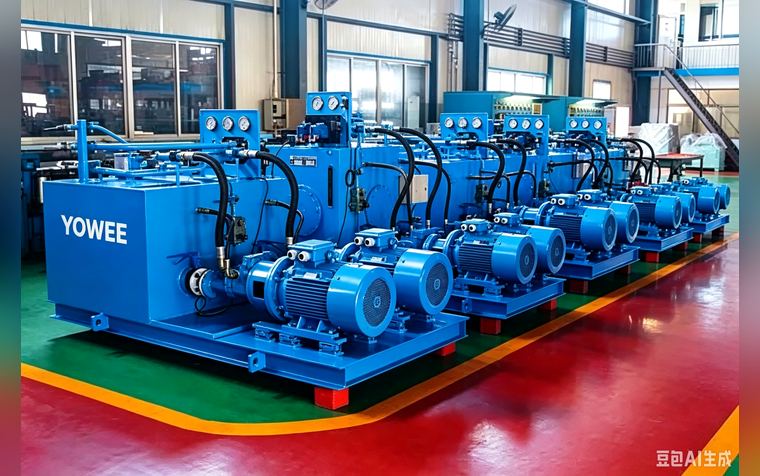

图 37中压系统船舶甲板机械液压系统
船舶液压系统（舵机、起锚机、绞车、舱盖开闭、推进器）工作压力 10~16MPa，特点是功率大、扭矩大、耐盐雾腐蚀，并要求高可靠性与冗余。…
特点 · 要点 · 参数 · 常见问题 →

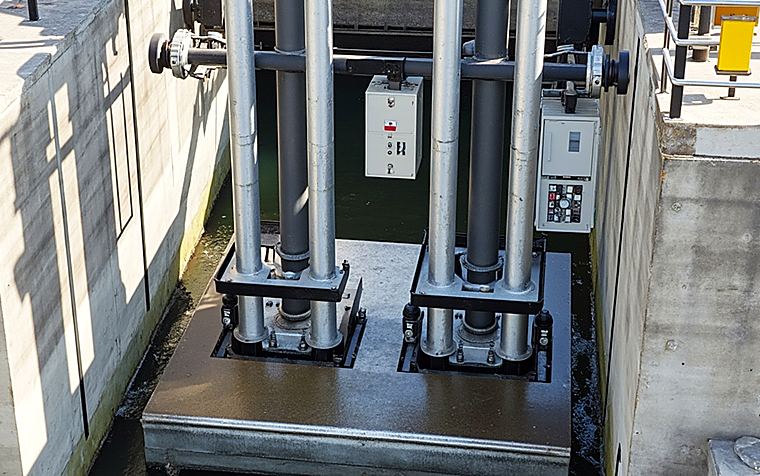

图 38中压系统水利闸门启闭机液压系统
液压启闭机用于水库闸门、船闸、泵站闸门的开启与关闭，工作压力 10~16MPa，核心是双缸同步、长期可靠与断电应急操作。…
特点 · 要点 · 参数 · 常见问题 →

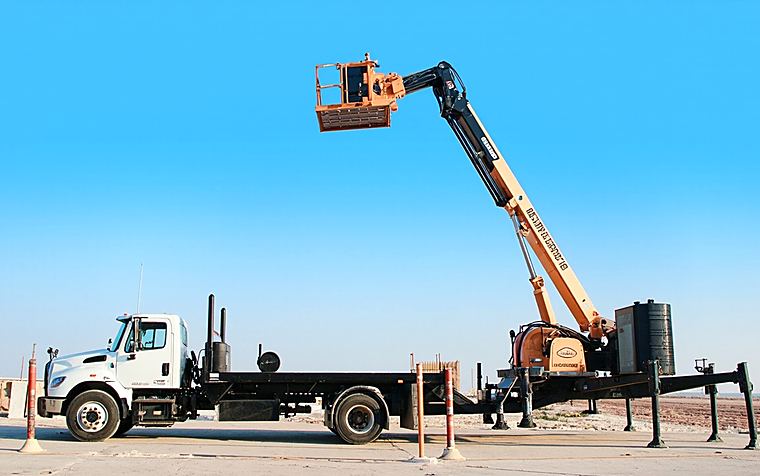

图 39中压系统高空作业车（升降平台车）液压系统
高空作业车液压系统驱动臂架变幅、伸缩、回转与支腿调平，工作压力 8~16MPa，核心要求是动作平顺、微动性好、带载保持不下滑，并满足高空作业的安全与稳定性要求。…
特点 · 要点 · 参数 · 常见问题 →

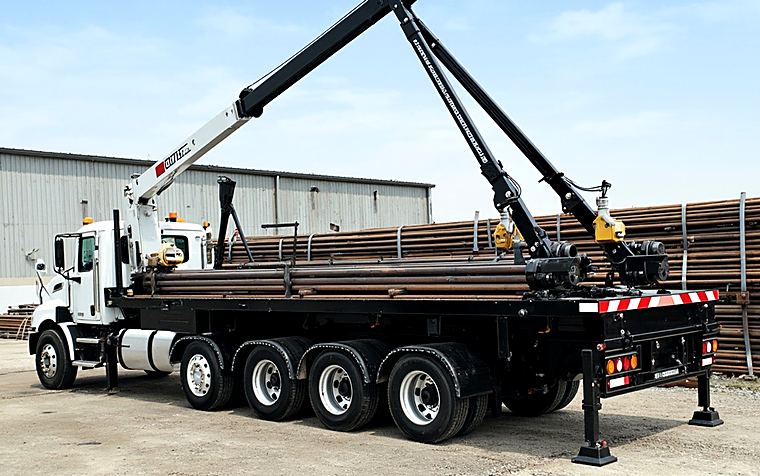

图 40中压系统随车起重机（随车吊）液压系统
随车起重机液压系统驱动支腿、卷扬、变幅、伸缩与回转，工作压力 12~16MPa，特点是轻量化、多动作复合，靠负荷传感与平衡阀保证吊载不溜钩。…
特点 · 要点 · 参数 · 常见问题 →

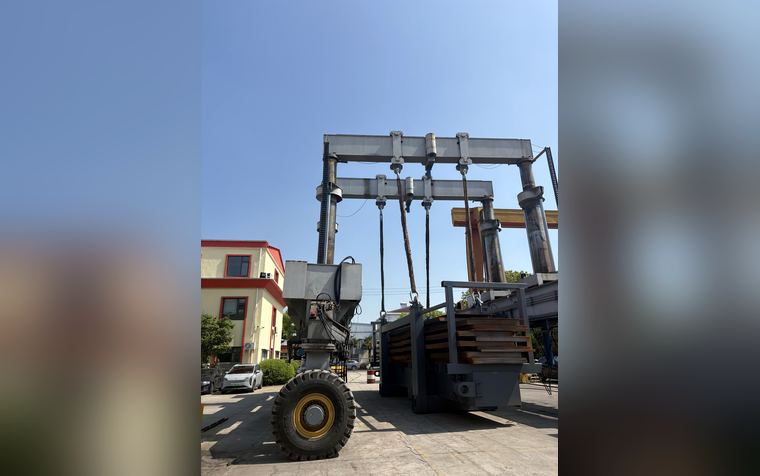

图 41高压系统挖掘机与行走机械液压系统
挖掘机、装载机等行走机械采用高压（32~35MPa）负载敏感/负流量系统，一台泵同时驱动动臂、斗杆、铲斗、回转与行走，核心是多执行元件复合动作时的流量分配与操控性。…
特点 · 要点 · 参数 · 常见问题 →

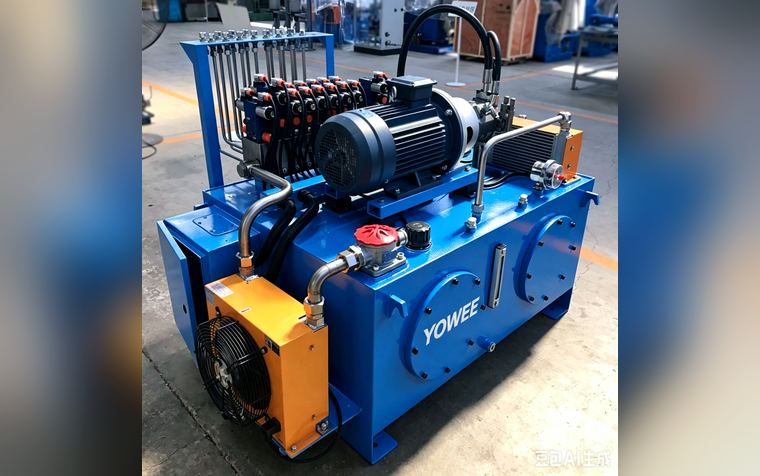

图 42高压系统液压剪板机液压系统
液压剪板机以高压系统（20~25MPa）驱动剪切缸完成板料剪切，核心要求是剪切力足够、剪切角与间隙可调、刀架下行平稳且具备压料可靠的联动。…
特点 · 要点 · 参数 · 常见问题 →

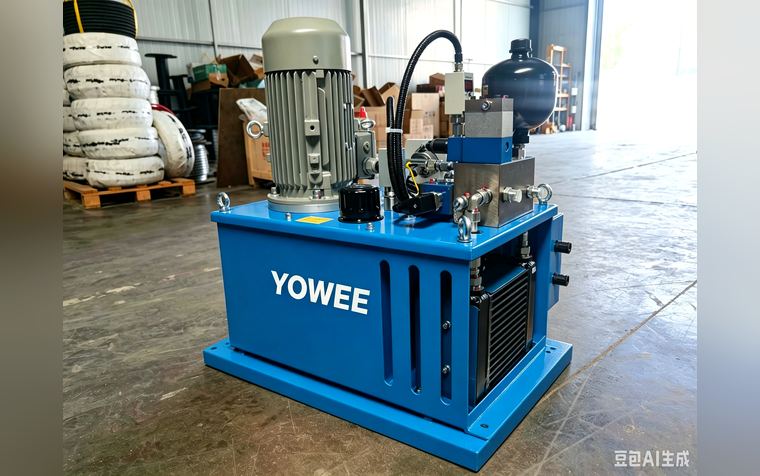

图 43高压系统液压卷板机液压系统
液压卷板机以高压系统驱动上辊升降、下辊翻转与端部（可开式）机构，工作压力 20~31.5MPa，要求三辊同步、卷制圆度稳定且能精确控制辊间压力。…
特点 · 要点 · 参数 · 常见问题 →

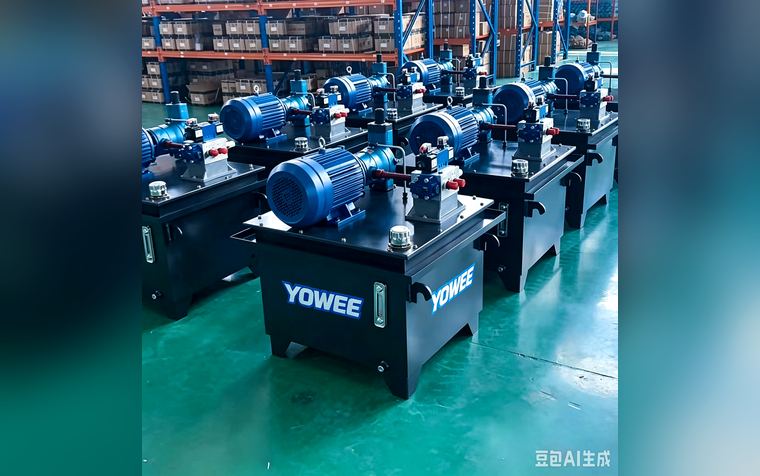

图 44高压系统液压机与锻压机液压系统
液压机、锻压机以高压系统（25~31.5MPa）驱动主缸完成锻造、挤压、拉伸与成型，特点是超大吨位、快慢速分段、多次冲击，是液压系统中最"重"的一类应用。…
特点 · 要点 · 参数 · 常见问题 →

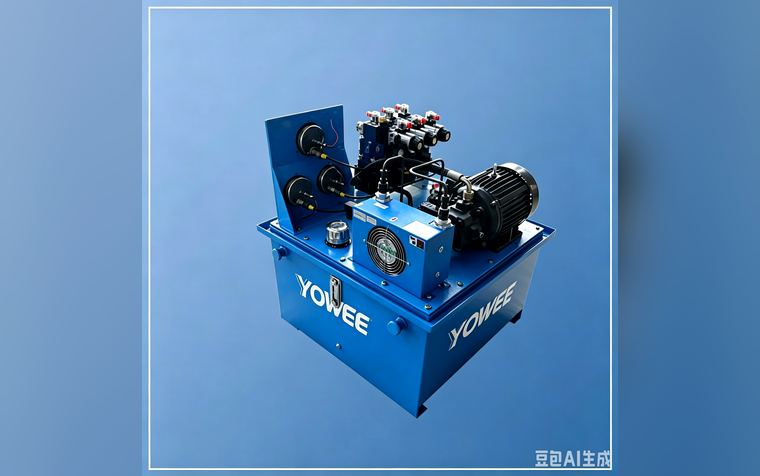

图 45高压系统凿岩台车与钻机液压系统
凿岩台车、液压钻机以高压系统（20~25MPa）驱动冲击、回转、推进与行走，核心是冲击-回转-推进参数的匹配，以及粉尘、振动、高低温环境下的可靠运行。…
特点 · 要点 · 参数 · 常见问题 →

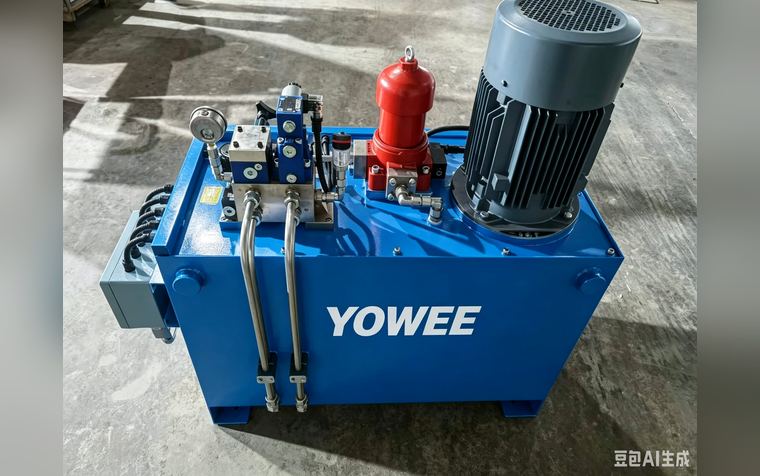

图 46高压系统起重机与吊装液压系统
汽车吊、履带吊的液压系统工作压力 25~32MPa，驱动起升、变幅、伸缩、回转与支腿，核心是微动性（低速稳定）、负载保持与多动作复合操作的安全控制。…
特点 · 要点 · 参数 · 常见问题 →

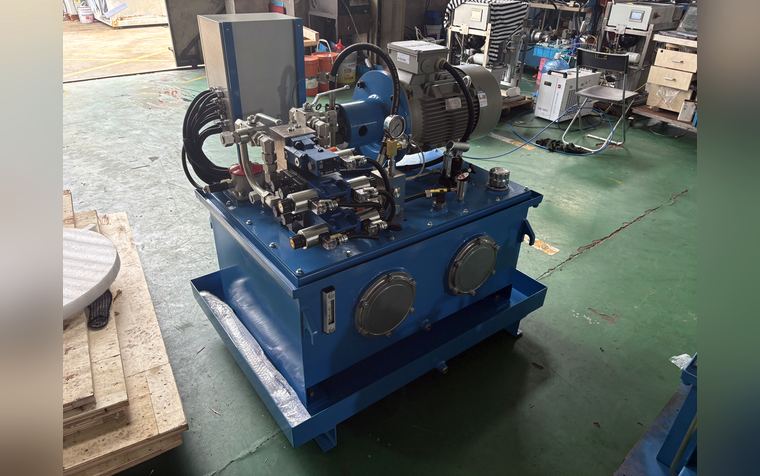

图 47高压系统压铸机液压系统
压铸机液压系统驱动合模、压射（慢压射—快压射—增压）、顶出与抽芯，工作压力 16~25MPa（高压段），核心是压射速度与增压的精确控制，直接决定铸件质量。…
特点 · 要点 · 参数 · 常见问题 →

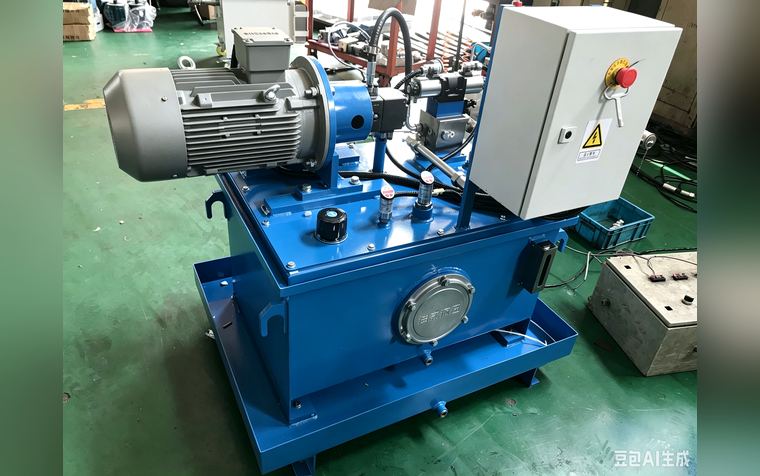

图 48高压系统冶金连铸与轧机液压系统
冶金设备液压系统（连铸、轧机 AGC、炉前、剪切）工作压力 25~31.5MPa，特点是高温辐射、粉尘、连续 24 小时运行，并要求极高的可靠性与控制精度。…
特点 · 要点 · 参数 · 常见问题 →

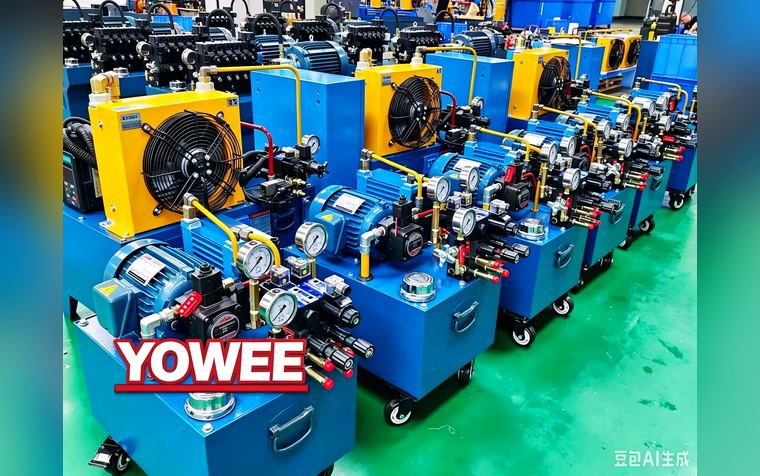

图 49高压系统旋挖钻机与桩工机械液压系统
旋挖钻机液压系统工作压力 30~35MPa，驱动动力头回转、主卷扬、加压、变幅与履带行走，核心是大扭矩回转、恒功率控制与钻具保护。…
特点 · 要点 · 参数 · 常见问题 →

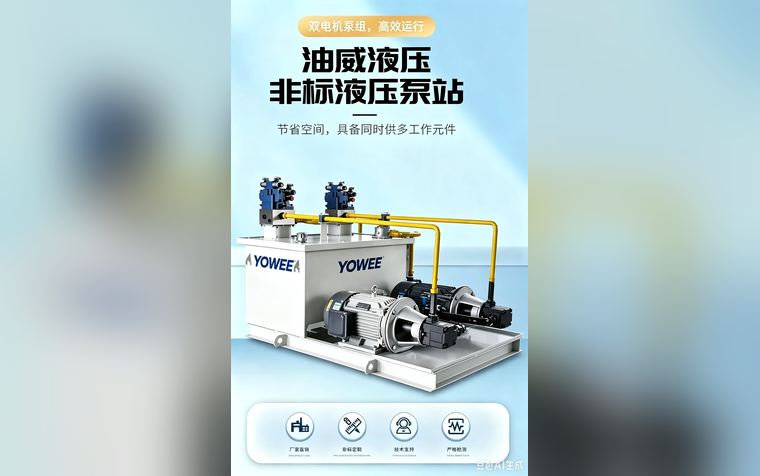

图 50高压系统粉末冶金成型压机液压系统
粉末冶金成型压机液压系统工作压力 25~31.5MPa，驱动上冲、下冲与芯棒多轴联动，核心是压制密度均匀、各轴位置同步与压制曲线的精确重复。…
特点 · 要点 · 参数 · 常见问题 →

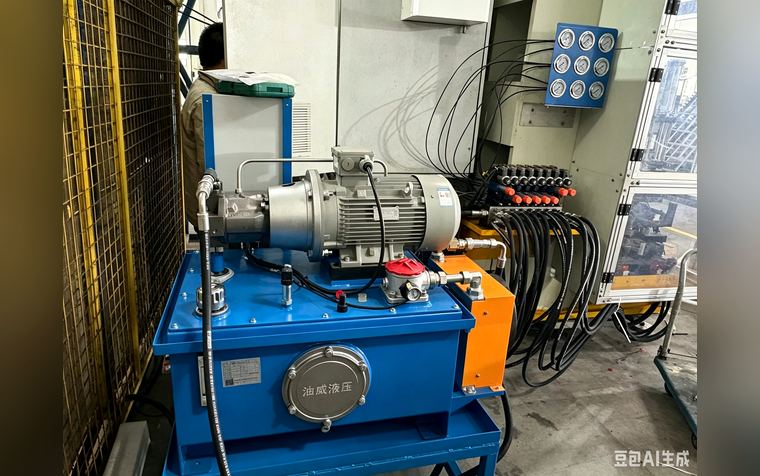

图 51高压系统铝型材挤压机液压系统
铝型材挤压机主缸压力 25~31.5MPa，完成挤压、穿孔、剪切与快退，典型特征是"大流量快进 + 高压慢挤"的两级速度切换与长时间稳定压力保持。…
特点 · 要点 · 参数 · 常见问题 →

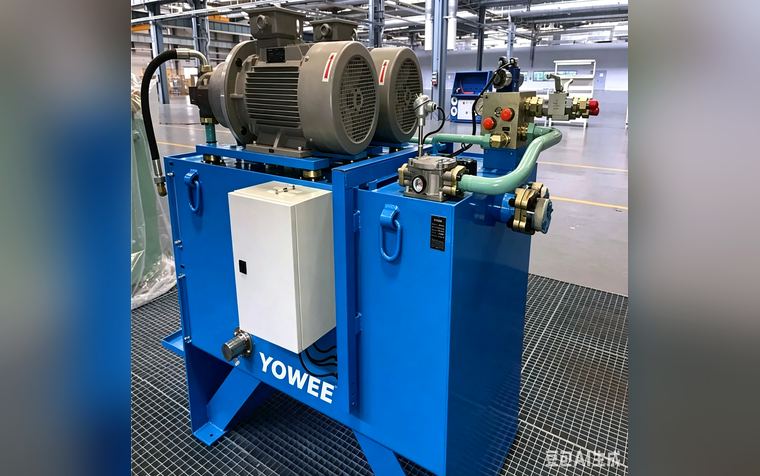

图 52高压系统混凝土泵车（拖泵）液压系统
混凝土泵车主液压系统压力 28~35MPa，负责主油缸推压混凝土与分配阀换向，特点是高压大流量、频繁换向冲击、连续重载作业，对散热与清洁度要求极高。…
特点 · 要点 · 参数 · 常见问题 →

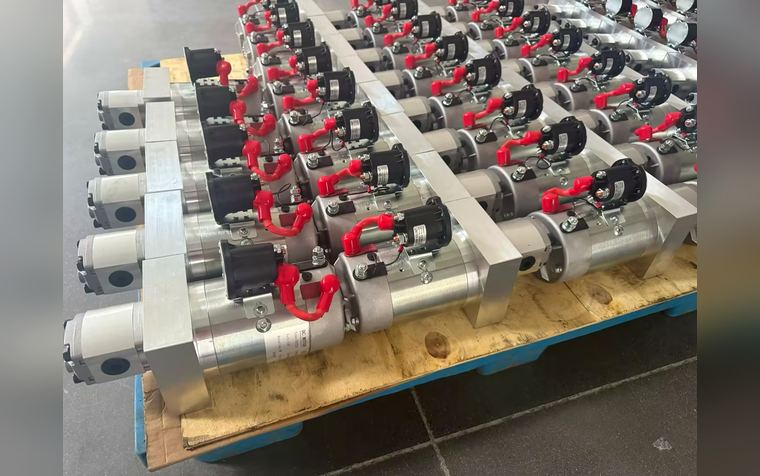

图 53动力单元机床配套液压动力单元
机床液压动力单元为数控机床、加工中心、专机的卡盘、夹具、刀塔与平衡缸供油，多采用模块式结构，压力 3~6.3MPa，强调体积小、噪声低、响应快。…
特点 · 要点 · 参数 · 常见问题 →

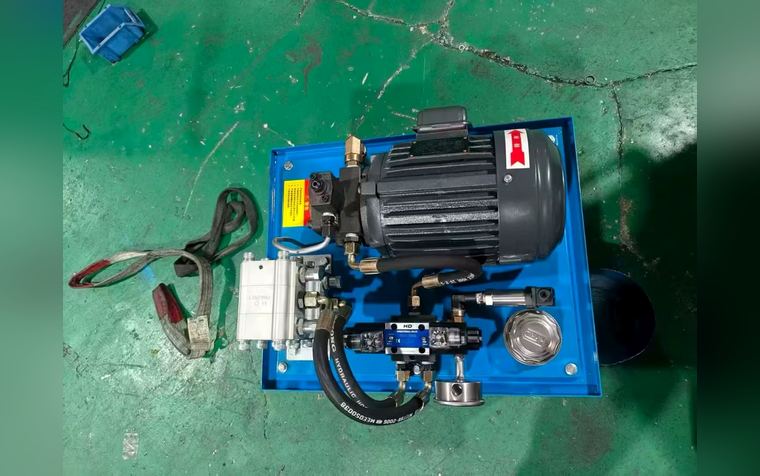

图 54动力单元注塑机专用液压动力单元
注塑机液压动力单元按锁模力与注射速度配置，压力 14~16MPa、流量 40~250L/min，常有固定/变量泵两种方案，节能型多采用伺服电机驱动定量泵。…
特点 · 要点 · 参数 · 常见问题 →

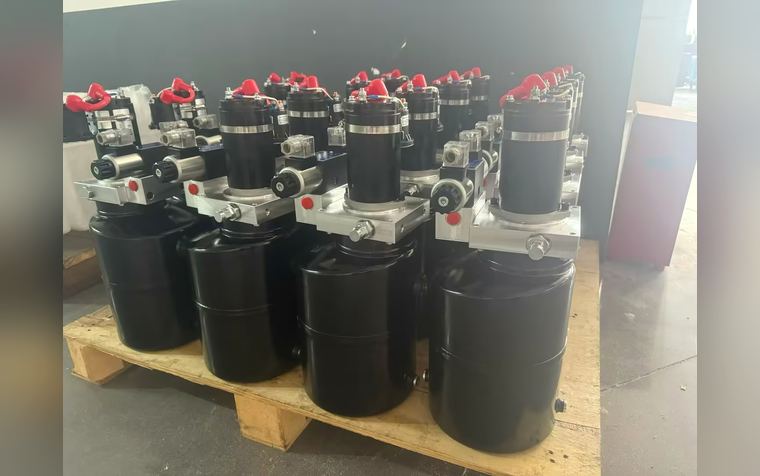

图 55动力单元升降平台与货梯液压动力单元
升降平台/货梯动力单元多以 4~16MPa 系统驱动单缸或双缸，集成阀块、防坠阀与限速回路，结构紧凑、可靠性优先。…
特点 · 要点 · 参数 · 常见问题 →

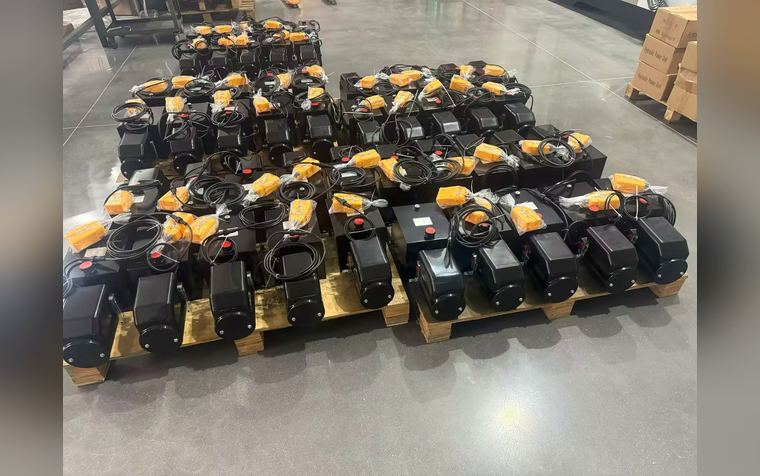

图 56动力单元风电液压动力单元（偏航与制动）
风电液压动力单元为偏航制动、主轴制动与变桨（部分机型）供油，压力 10~16MPa（部分 21MPa），安装在机舱内，要求高可靠、低维护并适应低温与强振动。…
特点 · 要点 · 参数 · 常见问题 →

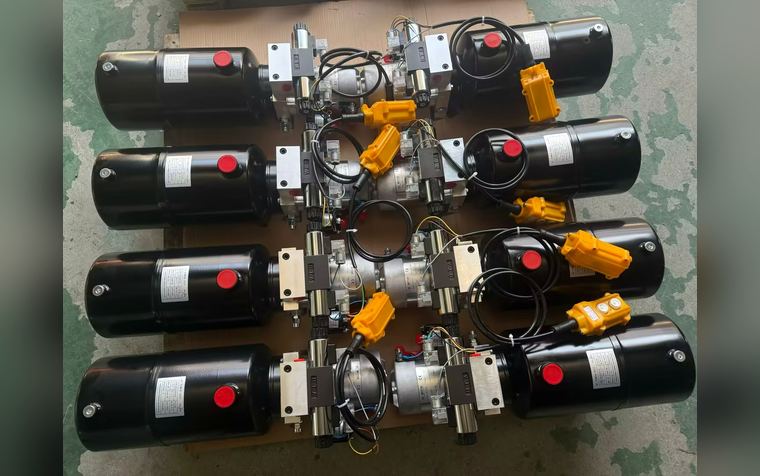

图 57动力单元舞台机械静音液压动力单元
舞台机械动力单元把噪声控制放在首位（≤55~60dB(A)），常采用低噪声泵、浸油式泵组、隔振与隔声箱体，并配置多重安全保护。…
特点 · 要点 · 参数 · 常见问题 →

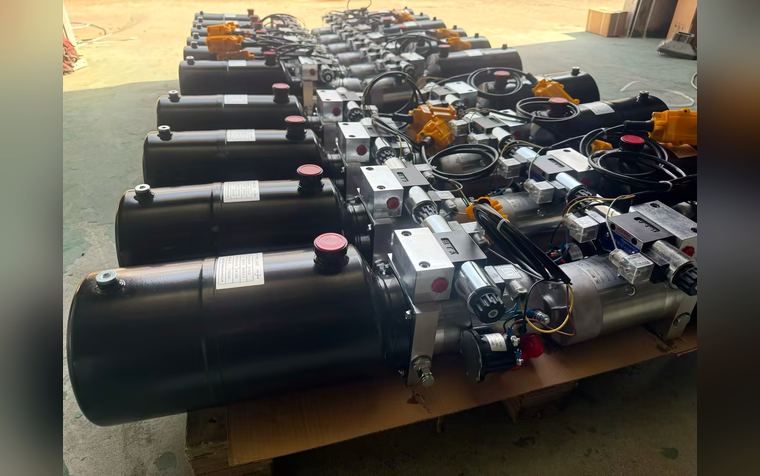

图 58动力单元船用液压动力单元
船用液压动力单元为舵机、绞车、舱盖、推进器与甲板机械供油，压力 10~16MPa（部分 21MPa），通过船级社认证要求，强调防腐、可靠与冗余。…
特点 · 要点 · 参数 · 常见问题 →

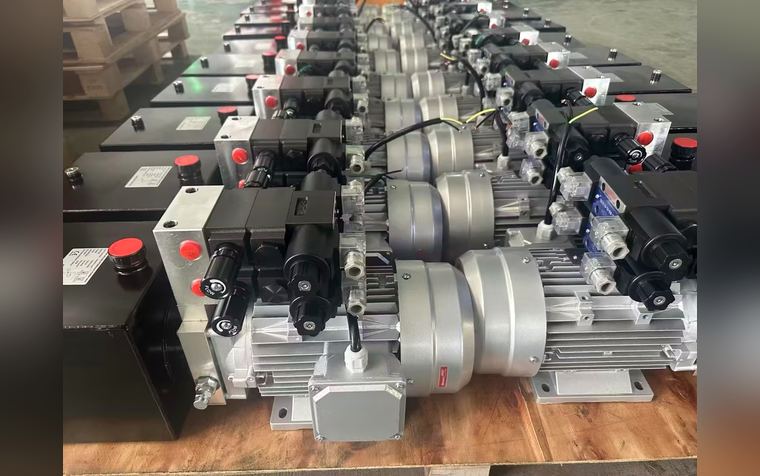

图 59动力单元冶金设备高压大流量液压动力单元
冶金动力单元（高压大流量液压站）为连铸、轧机、炉前与剪切设备供油，压力 25~31.5MPa、流量可达数百 L/min，采用多泵并联、冗余与在线切换设计。…
特点 · 要点 · 参数 · 常见问题 →

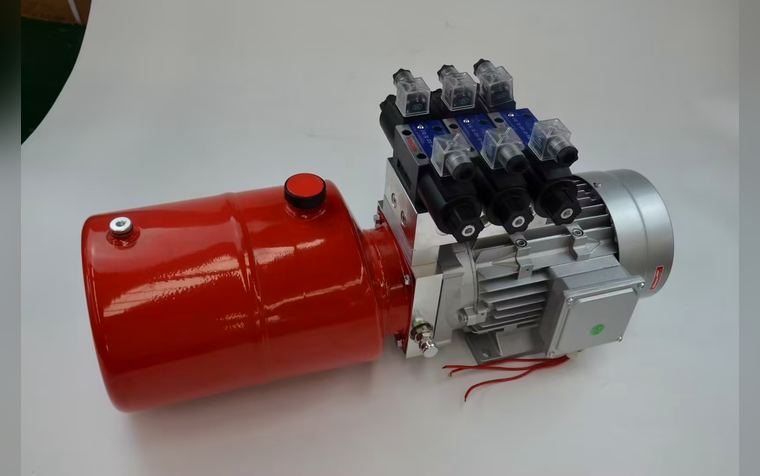

图 60动力单元模具与压铸液压动力单元
模具配套动力单元（抽芯、滑块、顶出、模温机联动）以 7~16MPa 系统驱动，结构紧凑、可随模具一起更换，常做成小型集成阀块+泵站的模块化形式。…
特点 · 要点 · 参数 · 常见问题 →

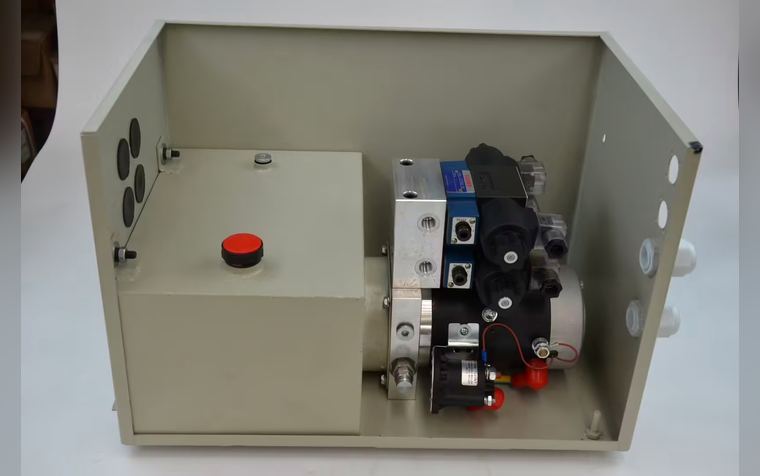

图 61动力单元车载与移动式液压动力单元
车载/移动式动力单元由车辆取力器或独立发动机驱动，压力 16~25MPa，用于工程车、抢险车、环卫车与野外作业设备，强调耐振、紧凑与散热。…
特点 · 要点 · 参数 · 常见问题 →

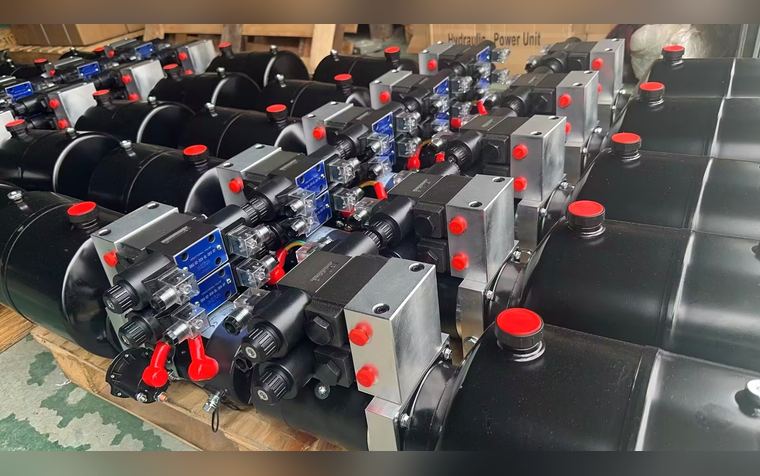

图 62动力单元试验台专用液压动力单元
试验台动力单元为液压元件与整机试验提供可控压力与流量，压力覆盖 7~31.5MPa，常配比例/伺服控制、温度控制与数据采集，实现精确加载。…
特点 · 要点 · 参数 · 常见问题 →

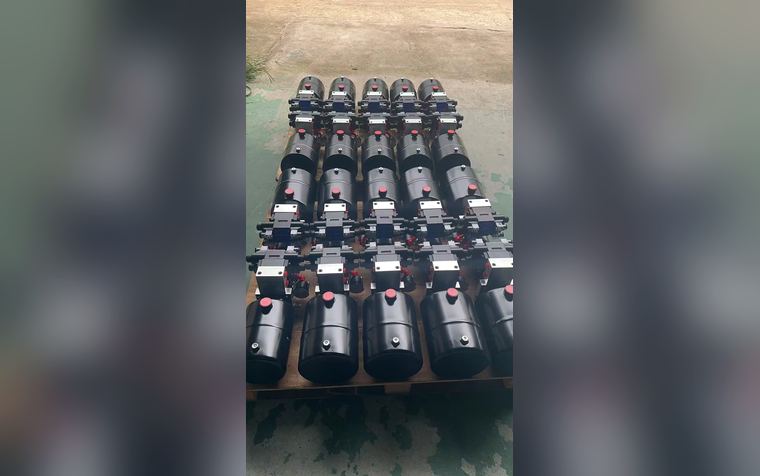

图 63动力单元紧凑型液压动力单元（小型设备配套液压站）
紧凑型液压动力单元把电机、泵、阀块与油箱集成在一个小体积单元内，压力 2.5~16MPa，用于小型机床、夹具、升降与包装设备的单机配套，可整机发货、即插即用。…
特点 · 要点 · 参数 · 常见问题 →

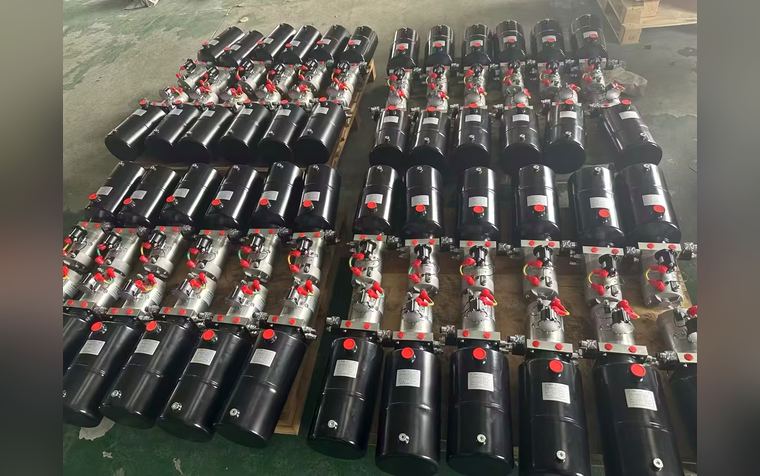

图 64动力单元自动化生产线液压动力单元（多工位集中供油）
为自动化生产线多个工位集中供油的液压动力单元，压力 7~16MPa，特点是多工位同时动作、瞬时流量需求大、要求压力稳定与在线可维护，常配蓄能器与冷却机组。…
特点 · 要点 · 参数 · 常见问题 →

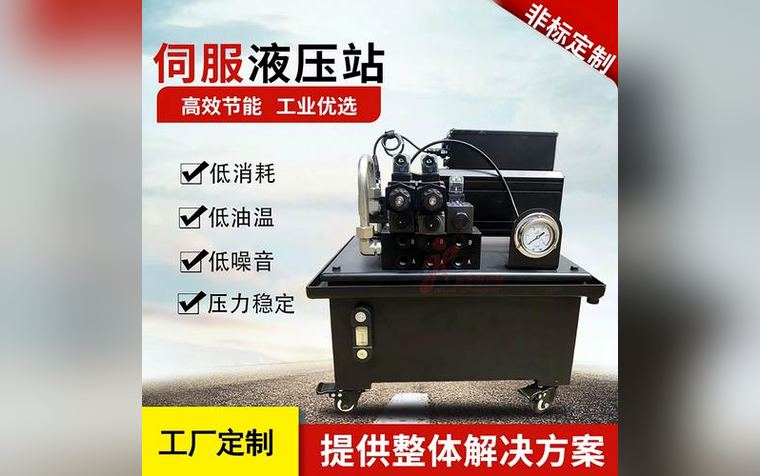

图 65伺服系统材料试验机伺服液压系统
材料试验机（疲劳/万能试验机）采用伺服液压加载，力控制精度可达满量程 ±0.5%~±1%，用于金属、复合材料与构件的静载与疲劳试验。…
特点 · 要点 · 参数 · 常见问题 →

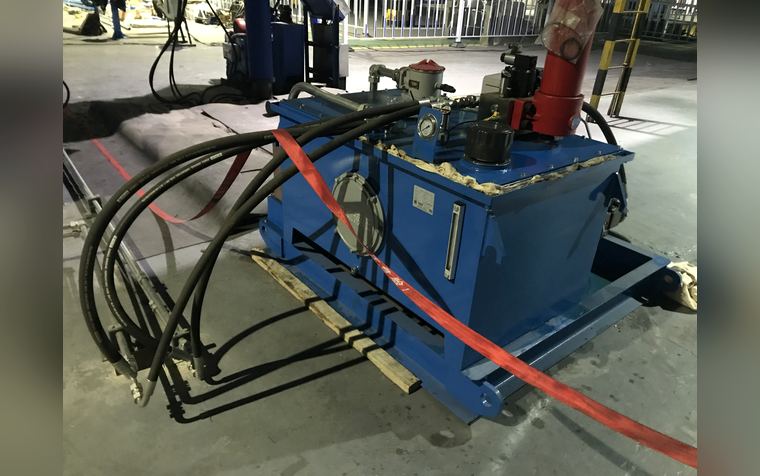

图 66伺服系统压铸机伺服液压系统改造
压铸机油电伺服改造：用伺服电机驱动定量泵替代定量泵+比例阀方案，按压射、合模、保压各阶段按需供油，显著降低电耗与油温，同时改善压射响应。…
特点 · 要点 · 参数 · 常见问题 →

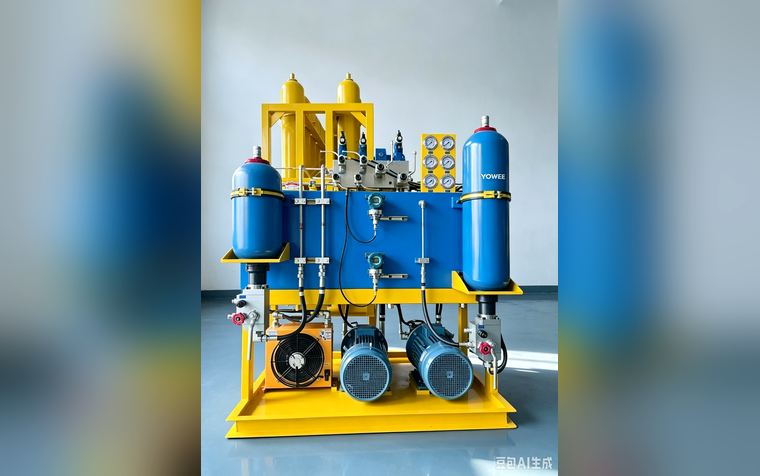

图 67伺服系统注塑机油电伺服液压系统
注塑机油电伺服系统以伺服电机驱动定量泵，按动作需求调速供油，是液压系统节能改造中最成熟、应用最广的方案之一，兼顾节电、降温与精度。…
特点 · 要点 · 参数 · 常见问题 →
图 68伺服系统锻压机伺服同步控制系统
锻压机伺服同步控制系统通过伺服阀/比例阀+位移传感器实现多缸同步与压边力精确控制，解决大型锻压设备在偏载工况下的同步与成形质量问题。…
特点 · 要点 · 参数 · 常见问题 →

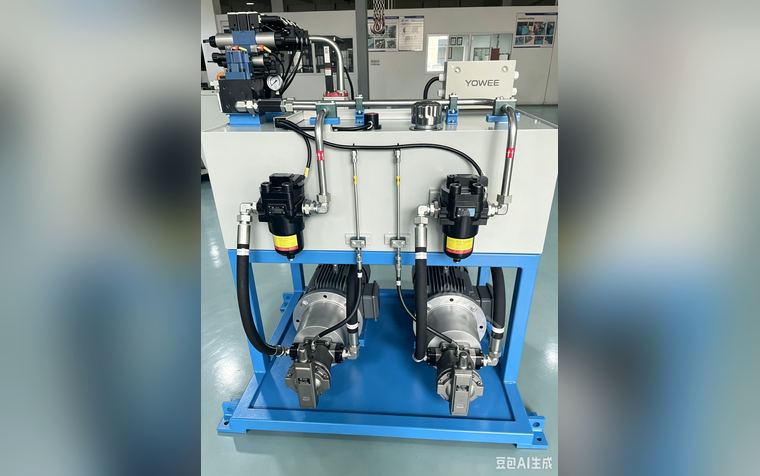

图 69伺服系统六自由度伺服液压平台
六自由度（6-DOF）伺服液压平台通过六个伺服缸并联驱动，实现空间六维运动，用于模拟器、振动台与试验加载，核心是并联机构的同步与解耦控制。…
特点 · 要点 · 参数 · 常见问题 →

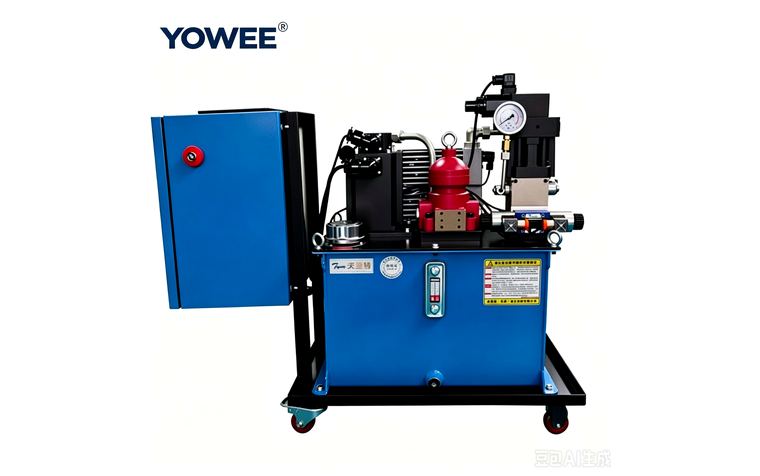

图 70伺服系统精密压装伺服液压系统
精密压装伺服液压系统以位置-力双闭环完成压装、铆接、整形等工序，可实现力-位移曲线实时监控与质量判定，广泛用于汽车零部件与电机装配线。…
特点 · 要点 · 参数 · 常见问题 →

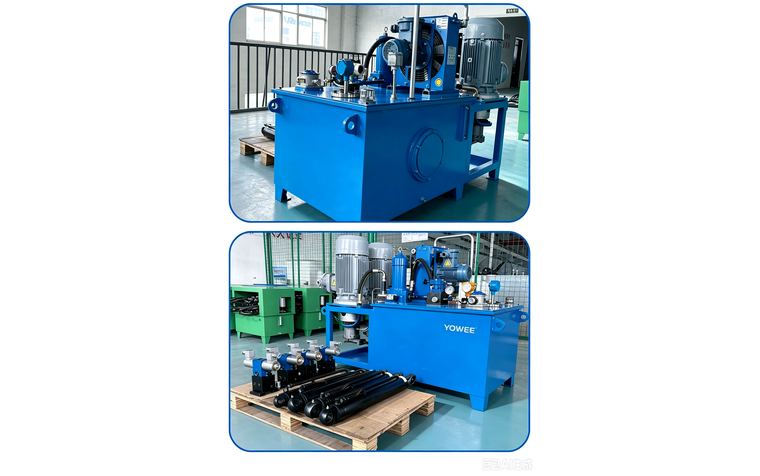

图 71伺服系统冶金轧机伺服 AGC 液压系统
轧机 AGC（自动厚度控制）伺服液压系统通过伺服阀与位移/压力闭环实现轧辊辊缝的快速精确调节，压力 25~31.5MPa，是冶金领域对动态响应要求最高的液压应用之一。…
特点 · 要点 · 参数 · 常见问题 →

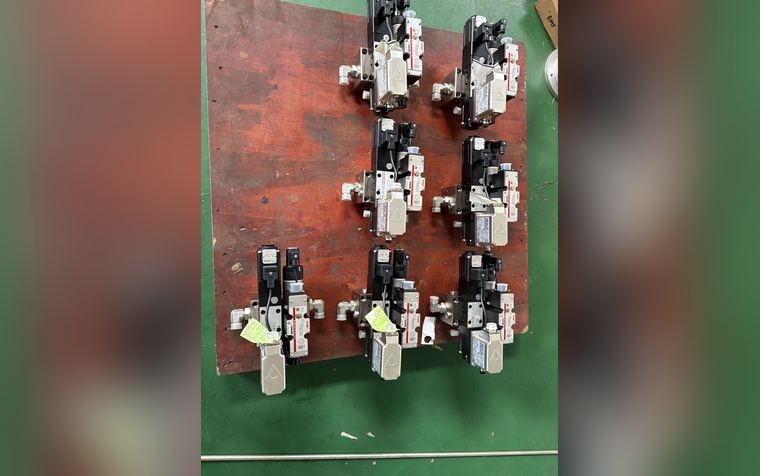

图 72伺服系统伺服液压站（伺服动力单元）
伺服液压站以伺服电机驱动定量泵，配压力/流量闭环与蓄能器，按需供油，兼顾节能、低噪声与压力稳定，是传统定量泵液压站最直接的升级方案。…
特点 · 要点 · 参数 · 常见问题 →

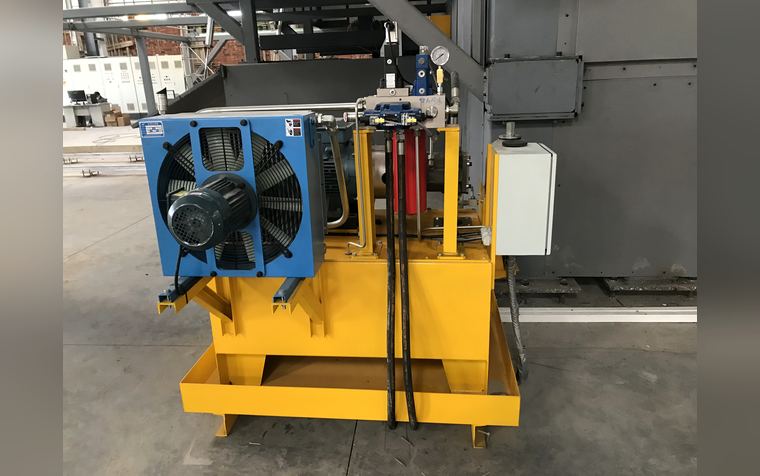

图 73伺服系统风电与航空地面伺服加载系统
伺服液压加载系统用于风电变桨轴承、叶片与航空部件的地面试验，通过多通道伺服缸施加多轴载荷，模拟实际工况并记录数据。…
特点 · 要点 · 参数 · 常见问题 →

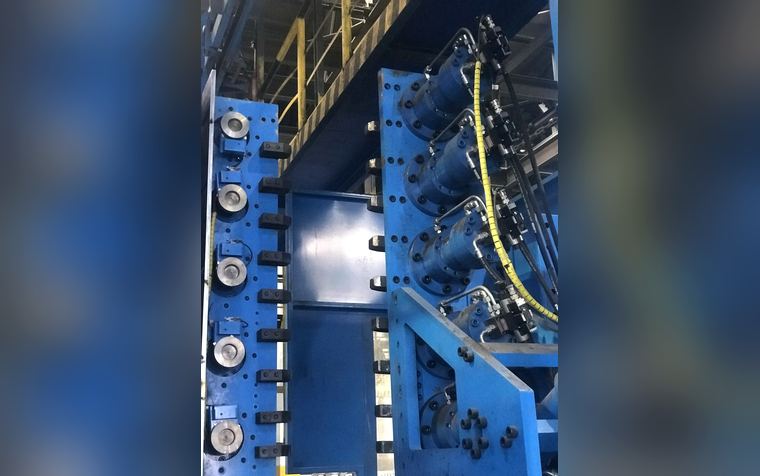

图 74伺服系统行走机械与机器人伺服液压驱动（EHA/EH）
行走机械与机器人液压驱动正从集中式液压走向分布式伺服驱动（EHA/EH，即电液作动器/电静液作动器），用伺服电机+泵/缸一体单元替代长管路，实现按需供能与精确控制。…
特点 · 要点 · 参数 · 常见问题 →

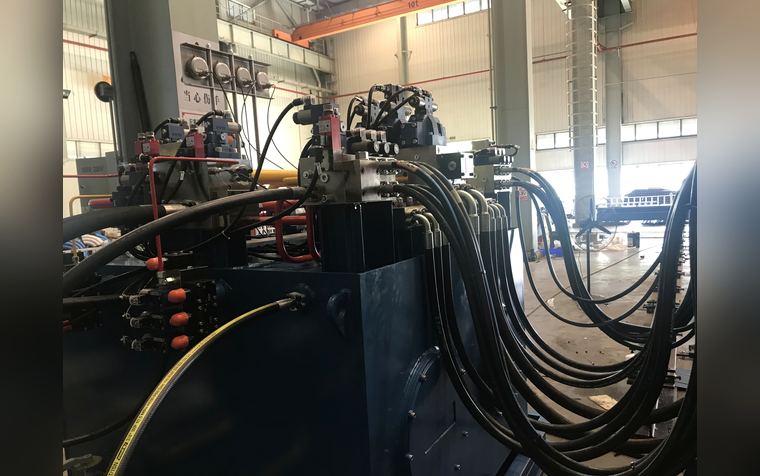

图 75伺服系统伺服液压冲床（冲压线）伺服液压系统
伺服液压冲床用伺服电机驱动定量泵、按冲压曲线闭环控制滑块速度与压力，压力 21~31.5MPa，节电可达 30%~60%，并可按工艺编程实现慢速试模、快速下压与长时间保压。…
特点 · 要点 · 参数 · 常见问题 →

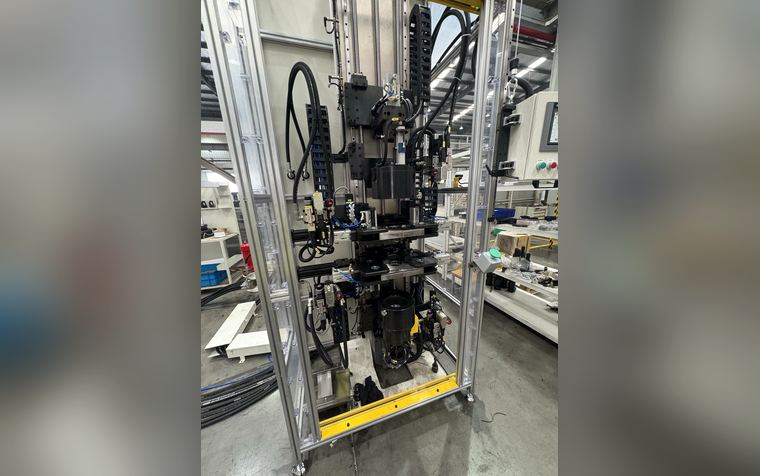

图 76伺服系统伺服液压振动试验台（地震模拟与振动台）
伺服液压振动台用伺服阀驱动激振缸，实现位移、速度或加速度闭环控制，工作压力 21~28MPa，可完成正弦、随机与地震波复现，用于结构抗震与产品振动耐久试验。…
特点 · 要点 · 参数 · 常见问题 →常见问题
定制液压系统需要提供哪些参数？
核心五项：①负载（力或扭矩）及其变化规律；②行程与速度（含快行程与工进）；③安装空间与安装方式；④工作环境（温度、粉尘、湿度、防爆要求）；⑤控制与安全要求（手动/自动/伺服、联锁与保护）。若能提供设备图纸或三维模型，方案会更准确，也能缩短设计周期。
液压系统的压力等级怎么确定？
按"推力需求÷可用安装空间"确定：空间受限、负载大选高压（21~31.5MPa）；对噪声与成本敏感、空间充裕选低压（≤7MPa）；大多数通用设备取中压（7~16MPa）。压力等级一旦确定，缸径、元件承压等级、清洁度与散热设计都要与之匹配。
液压站怎么选型？

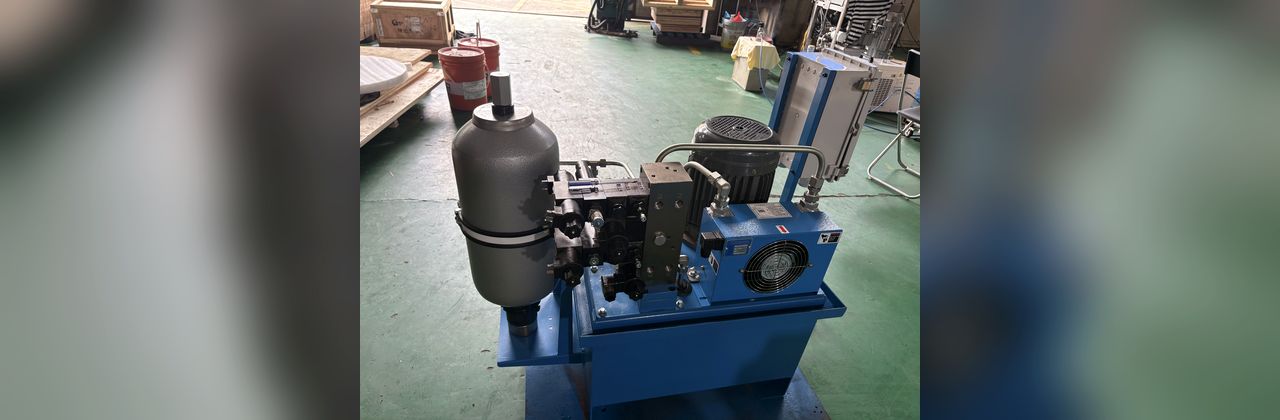

四步：①由执行元件推力与速度算出系统压力与流量；②按 P≈p×Q/60/η（η 取 0.7~0.85）计算电机功率并留 10%~20% 余量；③按泵流量 3~5 倍选油箱容积并核算散热；④按安装空间与噪声要求确定结构形式（模块式/站立式/静音型）与阀块布局。
液压系统流量怎么计算？
按最大速度需求计算：Q(L/min)=v(m/min)×A(cm²)/10。要分别核算快进行程（流量最大，决定泵规格）与工进（压力最高，决定压力等级）的需求，并按同时动作的执行元件数量叠加流量。
多个执行元件同时动作，流量怎么确定？
按动作时序列出"同时动作组合"，取各组合中流量总和的较大值作为系统流量需求；若峰值时间很短，可用蓄能器补充以减小泵与电机规格；必要时用分流阀或比例阀做流量分配。
液压系统能实现多缸同步吗？精度多少？
可以。方式有三种：机械同步（齿条/扭轴/剪叉）可靠、精度中等；液压同步（分流阀、同步缸）成本低但受负载影响；伺服闭环同步精度最高（可达 0.1~1mm 甚至更高，视规格与刚度）。精度取决于结构刚度、负载均衡与反馈分辨率。
液压系统一定要用蓄能器吗？
不是必须，但很多场合强烈建议：保压类（压滤机、夹具）、需要吸收冲击的（换向频繁、大负载）、需要瞬时大流量的（压射、振动台）与需要应急动作的（风电制动、平台迫降）都应配置。它能同时带来节能、稳定与安全收益。
液压系统可以做成防爆或户外用吗？
可以。防爆场合需选用防爆电机与电器、避免使用可燃液压油（可选水乙二醇等抗燃液），并做好接地与温升控制；户外场合需考虑防腐（不锈钢管路、重防腐涂层）、防雨防尘（防护等级）、低温加热与抗乳化液压油。
液压百科 · 技术词条
从系统组成、压力等级、元件选型到流量与功率计算、油温与清洁度管理、故障排查与节能途径，共 25 篇技术词条。
