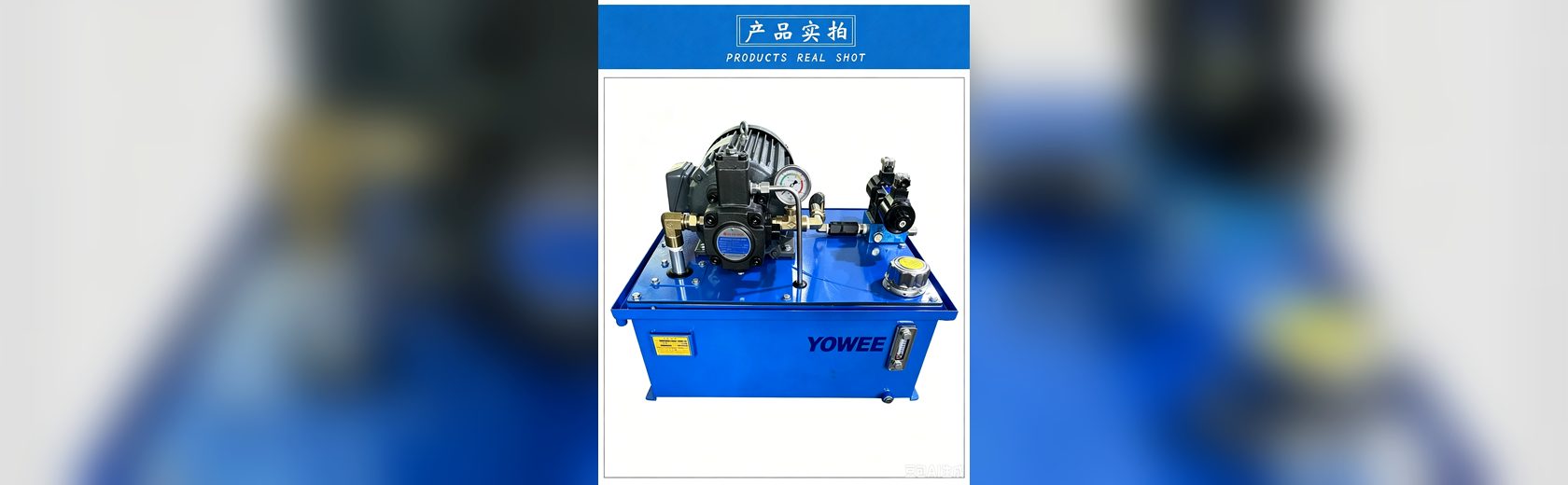

图 21一句话结论：小型液压压装机用于轴承、衬套、销轴、密封圈的压装，属于低压（5~7MPa）系统的典型应用。要求压力可调、压装力可控、压到位后保压稳定，并保证压装过程不损伤工件。
应用场景与工况
常见于电机、减速机、汽车零部件装配线，节拍 10~60 秒/件；压装力从几 kN 到几十 kN，部分工序需要位移-压力双监控（压装曲线判断压装质量）。
压装工艺的典型节拍是 10~60 秒/件，动作序列为"快下→慢压→保压→回程"。压装质量取决于两件事：压装力的稳定与压入速度的平稳，任何冲击都会造成密封圈切边、衬套歪斜或轴承滚道压痕，因此压装机液压系统必须做到"力可调、速可控、位置准"。
在自动化装配线上，压装机往往需要接入 MES 或数据采集系统，把每一件的压装力峰值、位移-压力曲线记录下来做质量追溯。这就要求电气控制与液压回路配合，通过压力传感器与位移传感器采集实时数据，并把超差件自动剔除。
图 21系统特点
- 压力可调且压装力稳定：通过减压阀或比例压力阀设定，保证同批零件压装力一致。
- 需要保压与稳压：压到位后保压 1~3 秒可消除回弹，保压不足会造成压装不到位。
- 部分设备需要压装曲线监控：采用压力传感器+位移传感器采集曲线，判断过盈量是否合格。
设计与使用要点
- 按最大过盈量计算所需压装力并留 30% 余量；压力上限应在系统中设定，避免过载压坏工件或机架。
- 保压回路建议用蓄能器或单向阀锁紧，避免泵停止后压力跌落导致工件回弹。
- 压头与工装要保证同轴度（建议 ≤0.05mm），偏载是压装损伤与压装力异常的主要原因。
- 安全防护：设置双手启动或光栅联锁，防止手部进入压装区；回程速度应可控，避免弹跳。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 5~7 MPa |
| 压装力 | 5~100 kN |
| 流量 | 4~16 L/min |
| 电机功率 | 1.5~4 kW |
| 保压时间 | 1~3 s |
| 控制 | 压力继电器/传感器+PLC |
工况与选型计算
算例：某轴承压装需 40kN 压装力、压入行程 40mm、压入速度 5mm/s、快下速度 50mm/s。取压力 6.3MPa，则 A=40000N÷6.3MPa≈63.5cm²，对应缸径 φ90mm（63.6cm²），实际压装力约 40kN。
压入流量 Q=63.6cm²×0.5cm/s×6≈19.1L/min；快下若用差动回路（杆径 φ63mm、杆面积 31.2cm²，差动有效面积 32.4cm²），所需流量仅约 9.7L/min，可避免为快下配大泵。电机按压装工况取 P=6.3×20÷(60×0.8)≈2.6kW，选 3kW；用比例压力阀或减压阀实现压装力分档设定，保压时间 1~3 秒由 PLC 控制。
安装与调试要点
- 压头与工件之间必须保证平行（平行度 ≤0.05mm/100mm），偏载会造成压装力分布不均与缸杆别劲。
- 缸杆与压头连接采用浮动或球面支承，避免径向力传入液压缸。
- 压力传感器安装在缸的进油侧靠近缸体处，位移传感器固定在压头上，保证曲线真实反映压装过程。
- 快下与压入的切换点用行程开关或位移传感器控制，切换时先减速再换向，避免压力冲击。
- 设置压装力上下限与位移上下限两层保护，超差立即停并声光报警。
- 首次调试记录标准件的压装曲线，作为后续批量对比的基准。
维护与故障处理
- 每班检查压装力设定值与实际峰值偏差，偏差超过 5% 检查比例阀/减压阀与压力传感器。
- 每周清理压头与工作台上的铁屑，防止异物影响平行度与压装力。
- 每季度检查缸口渗漏与快下/压入切换点的冲击，必要时调整节流与切换延时。
- 每半年检测油液清洁度（NAS 8 级以内）并更换回油滤芯。
- 每年校验压力传感器与位移传感器，检查密封件磨损并按需更换。
常见问题
液压压装机压力不稳定是什么原因？
常见原因：溢流阀或减压阀设定漂移、单向阀/锁紧回路泄漏、油液含气、密封件磨损。先复查设定压力与保压回落曲线，再检查阀件内泄漏与油液状态。
压装机怎么判断压装质量？
推荐采集"压力—位移"曲线：曲线斜率突变通常表示压入阻力异常，最终压力偏离工艺窗口表示过盈量不合格。对于重要工序建议做成曲线判定并自动分选。
压装力为什么用减压阀而不是直接调系统压力？
直调系统压力会改变所有回路的压力，影响其他动作；用减压阀可以在系统压力（如 6.3MPa）不变的条件下单独设定压装压力，便于按工件分档（例如轴承 5MPa、衬套 3.5MPa）。若工件规格切换频繁，用比例减压阀或比例溢流阀可以做到程序化换档，无需人工调压。
压装曲线能反映哪些质量问题？
常见三类：①压力明显低于基准——衬套/轴承偏小或漏装，属"压空"；②压力明显偏高——孔小、异物或压歪，会造成工件损伤；③压力正常但位移不到位——行程不足或工件硬度不均。把曲线上下限写入程序，可实现 100% 在线判定，比事后抽检可靠得多。
