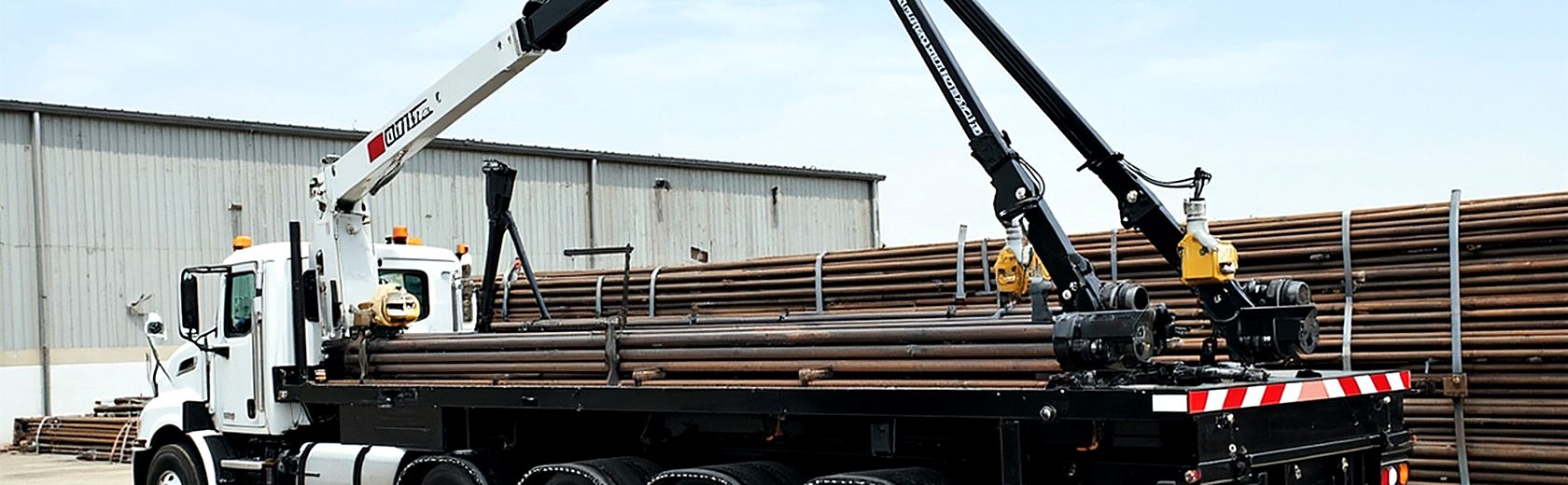

图 40一句话结论：随车起重机液压系统驱动支腿、卷扬、变幅、伸缩与回转，工作压力 12~16MPa，特点是轻量化、多动作复合，靠负荷传感与平衡阀保证吊载不溜钩。
应用场景与工况
在货车车斗后装卸货物，吊臂在 5~120kN 载荷下完成起升、变幅与回转，常需多动作同时进行；支腿必须在轮胎未承载前先展开并锁定，吊载悬停时不允许卷扬起升回落。
随车吊的作业循环是"支腿伸出→起臂→回转→变幅→卷扬起吊→落钩→收臂→收支腿"，常见载荷 5~120kN，作业半径 2~10 米。多路阀手动或电液比例控制，操作者常需要同时操作两个以上动作（如一边起升一边变幅）。
工况是典型的"露天、粉尘、温差大、连续作业"：夏天驾驶室旁温度可达 50℃ 以上，冬天在北方又要面对低温启动。整车电源与空间都有限，液压系统的散热器、油箱都做得比较紧凑，因此油温管理是日常维护的重点。
图 40系统特点
- 多路阀集中控制：多路换向阀（手动或电液比例）实现支腿、卷扬、变幅、伸缩、回转的顺序与复合动作。
- 负荷传感与压力补偿：多动作同时操作时按最高负载压力供油，其余动作靠压力补偿阀保持速度稳定。
- 防溜钩与带载保持：卷扬回路必须配平衡阀并与卷扬制动器联锁，变幅缸配双向平衡阀。
设计与使用要点
- 按最大起重量与最大幅度确定系统压力与缸径，卷扬按单绳拉力与卷筒层数核算，起升速度按标准要求限定。
- 支腿是安全基础：支腿缸必须配液压锁与节流缓冲，支腿未伸出到位严禁起吊，电控应做互锁与提示。
- 管路与油温：工程车工况恶劣，高压软管与接头需按最高压力与脉冲工况选型，油箱容量按连续作业核算。
- 回转与微动性靠比例控制：手动多路阀可选节流微调，电液方案可编程限制幅度与力矩，提高作业安全性。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 12~16 MPa |
| 流量 | 30~80 L/min |
| 起重力矩 | 1~12 t·m（3~16 t 随车吊） |
| 控制方式 | 手动多路阀 / 电液比例 |
| 油温 | 45~70 ℃ |
| 过滤精度 | 回油 10 μm，NAS 8~9 级 |
工况与选型计算
算例：某 5 吨随车吊最大起重力矩 120kN·m、最大幅度 8 米，卷扬单绳拉力按 25kN 设计。卷扬马达取 160mL/r、系统压力 16MPa，输出扭矩约 T=16×160÷(2π)×0.9≈367N·m，经减速比 i=15 放大后卷筒扭矩约 5.5kN·m，对应 φ350mm 卷筒单绳拉力约 31kN，满足要求。
卷扬额定绳速 40m/min 时，卷筒转速约 36r/min，马达转速＝36×15=540r/min，所需流量 Q=160mL/r×540r/min÷1000≈86L/min；考虑复合动作，泵选 80~100L/min（取力驱动），压力 16MPa，油温控制靠车载风冷器，连续作业应不超过 70℃。
安装与调试要点
- 取力器/泵组安装要保证同轴度并加独立支承，避免泵壳体承受弯矩。
- 多路阀布置在便于操作的位置，手柄行程与动作对应关系要清晰。
- 支腿回路配液压锁，卷扬与变幅配平衡阀，防止带载下滑。
- 液压站（油箱+风冷器）布置在通风处，避开排气管与高温件。
- 管路加装护套与管夹，跨越车厢边缘处加保护，防止磨损与碰伤。
- 调试做空载全动作、满载起升与变幅、支腿保位与复合动作试验。
维护与故障处理
- 每日检查渗漏、油位、风冷器积尘与支腿锁定。
- 每周检查吊钩、钢丝绳与平衡阀动作，卷扬制动器间隙。
- 每季度更换回油滤芯、清洗风冷器并检测油液污染度。
- 每半年检查液压锁/平衡阀设定与管路老化情况。
- 每年做满载试验与结构件（臂架、销轴、焊缝）检查。
常见问题
随车吊吊载时缓慢溜钩怎么处理？
主要是卷扬平衡阀或制动器故障：先检查平衡阀设定压力与内漏、卷扬制动器摩擦片磨损与弹簧预紧，再排查多路阀中位内泄；严禁调整溢流压力掩盖问题，处理完成须做满载悬停试验。
随车吊多动作同时操作速度变慢正常吗？
同一台泵供油时多个动作同时操作会分流，速度下降属正常；若下降过多说明泵流量偏小或负荷传感设定不当，建议核算复合动作流量需求，必要时提高泵排量或采用双泵合流。
随车吊同时操作两个动作时速度变慢正常吗？
同一台泵供油时，复合动作会按各支路需求分流，速度下降属于正常现象；若下降过多，可能是泵流量偏小或负荷传感设定不当。改进方式是提高泵排量、采用双泵合流或加装蓄能器削峰，但不应通过任意提高系统压力来解决。
卷扬"溜钩"怎么判断是平衡阀还是制动器的问题？
做两个判定试验：①断电停机后立即观察——若钩子缓慢下滑且能听到制动器"沙沙"声，多为制动器摩擦片磨损或弹簧疲劳；②操作下放时压力正常但速度失控，多为平衡阀内泄或设定值偏低。两者可能同时存在，应按先制动器、后平衡阀的顺序检查。
