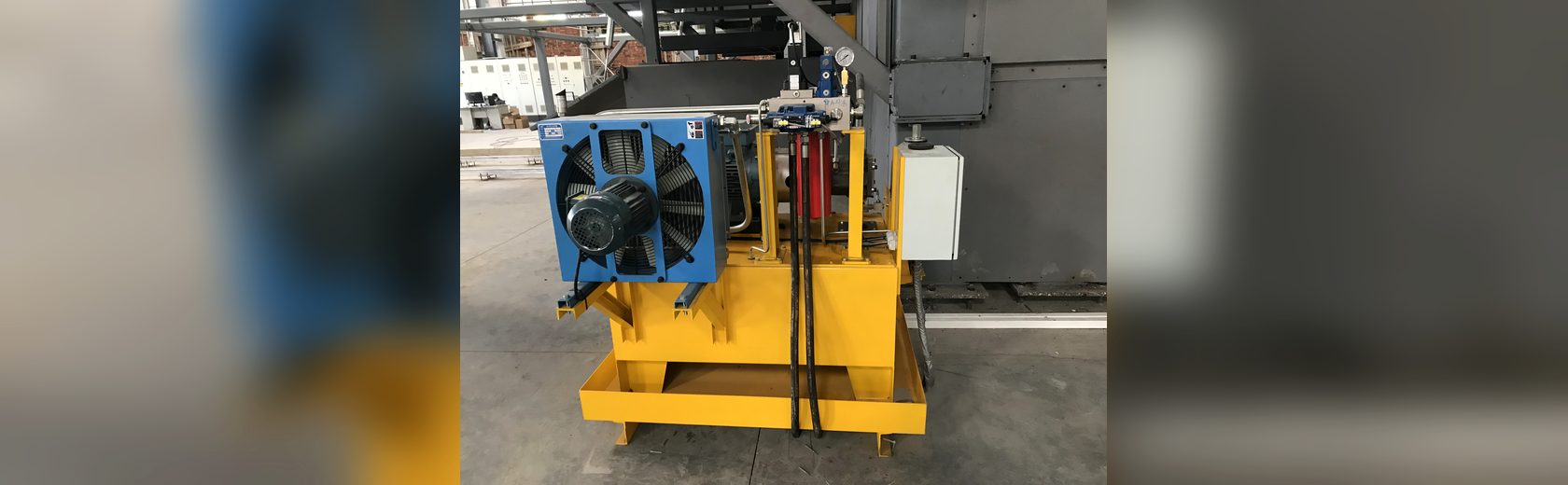

图 73一句话结论：伺服液压加载系统用于风电变桨轴承、叶片与航空部件的地面试验，通过多通道伺服缸施加多轴载荷，模拟实际工况并记录数据。
应用场景与工况
试验台/加载塔，试验可能持续数周；载荷大、通道多、工况复杂，要求同步加载与长期稳定。
风电叶片与整机加载试验用伺服液压系统模拟风载、重力和疲劳载荷，可在多个方向同时施加循环载荷，测试叶片、轴承与塔筒的疲劳寿命。载荷谱通常按标准（如 IEC 相关规范）编制，试验周期长达数周至数月。
试验在专门的试验台进行，对力与位移的控制精度要求高（±1% FS），同时由于试验周期长，系统的连续运行可靠性与能耗管理成为关注点。
图 73系统特点
- 多通道同步加载：多缸按载荷谱协同加载，模拟弯矩、扭矩与剪切组合。
- 载荷谱可编程：按实测载荷谱或标准谱加载，支持随机与疲劳谱。
- 数据完整可追溯：采集载荷、位移、温度与时间，生成试验报告。
设计与使用要点
- 按最大载荷与载荷谱核算各缸推力、行程与动态流量，蓄能器用于谱峰补充。
- 多通道需力控与位移控协同，避免互相干扰造成加载偏差（推荐各通道独立闭环+协调控制）。
- 长期试验要保证油温稳定与清洁度（NAS 6~7 级），否则易出现零漂与阀卡滞。
- 安全设计：超载保护、限速、失压保位与紧急卸载，防止试件与设备损坏。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 21~31.5 MPa |
| 通道数 | 多通道（按试验需求） |
| 控制 | 力闭环+位移闭环 |
| 载荷谱 | 可编程/随机谱 |
| 油温 | 40~50 ℃ |
| 清洁度 | NAS 6~7 级 |
工况与选型计算
算例：某叶片全尺寸疲劳试验台需要 400kN 双向加载力，行程 ±500mm。取工作压力 25MPa，则 A=400000N÷25MPa=160cm²，对应缸径 φ143mm，取 φ160mm（201cm²），25MPa 下出力约 502kN，留有 25% 余量。
加载频率 0.5~2Hz、幅值 ±300mm 时，最大速度约 3.8m/s（正弦峰值），流量 Q=201cm²×380cm/s×6≈458L/min，靠"泵（100L/min）+ 大容量蓄能器组（200~300L）"提供；电机功率按平均需求约 55kW。控制采用力闭环与位移闭环切换，精度 ±1% FS，油温控制在 ±3℃，清洁度 NAS 6~7 级。
安装与调试要点
- 加载缸的安装基座刚度必须足够，基座变形会直接引入载荷误差。
- 力传感器串接在加载缸与试件之间，避免管路阻力与摩擦影响测量。
- 大容量蓄能器组靠近阀块布置，配安全阀与排液阀，定期检测充氮压力。
- 系统设多方向加载协调控制（避免相互干扰造成试件过载），并设载荷上限保护。
- 长周期试验需具备无人值守能力：自动记录载荷循环数、异常报警与自动停机。
- 调试做单轴标定、多轴协调与载荷谱复现精度测试。
维护与故障处理
- 每日检查油温、压力、蓄能器压力与报警记录（长周期试验需连续监控）。
- 每周检查缸体密封、管接头与传感器电缆。
- 每季度检测污染度、更换滤芯，检查冷却系统。
- 每半年校验力与位移传感器，检查伺服阀响应。
- 每年做载荷谱复现精度复测与系统安全检查。
常见问题
多通道加载为什么要做协调控制？
因为各通道之间存在机械耦合：一个通道加载会改变其他通道的受力状态，若各自独立调节会造成载荷偏差与振荡。协调控制（解耦算法+同步策略）可显著提高加载精度与稳定性。
长期加载试验怎样保证数据可靠？
三个基础条件：①油温稳定（黏度稳定、零漂小）；②清洁度稳定（在线过滤与监测）；③传感器定期标定与数据自动记录（含环境温度与时间戳），确保可追溯。
叶片疲劳试验为什么要用大容量蓄能器组？
疲劳加载是高频正弦循环，瞬时流量需求远大于平均流量。蓄能器组在循环中"充放"能量，让泵按平均功率配置，既保证加载幅值与频率，又控制装机功率与发热；同时还能吸收脉动，提高载荷谱复现精度。
长周期试验（数周到数月）对液压系统有什么特殊要求？
三点：一是可靠性（关键元件与滤芯需冗余/可在线更换）；二是监测能力（油温、污染度、压力、载荷循环数自动记录并远程查看）；三是安全策略（超载、超温、传感器失效时的自动停机与安全位返回），避免试验中途损坏昂贵的试件。
