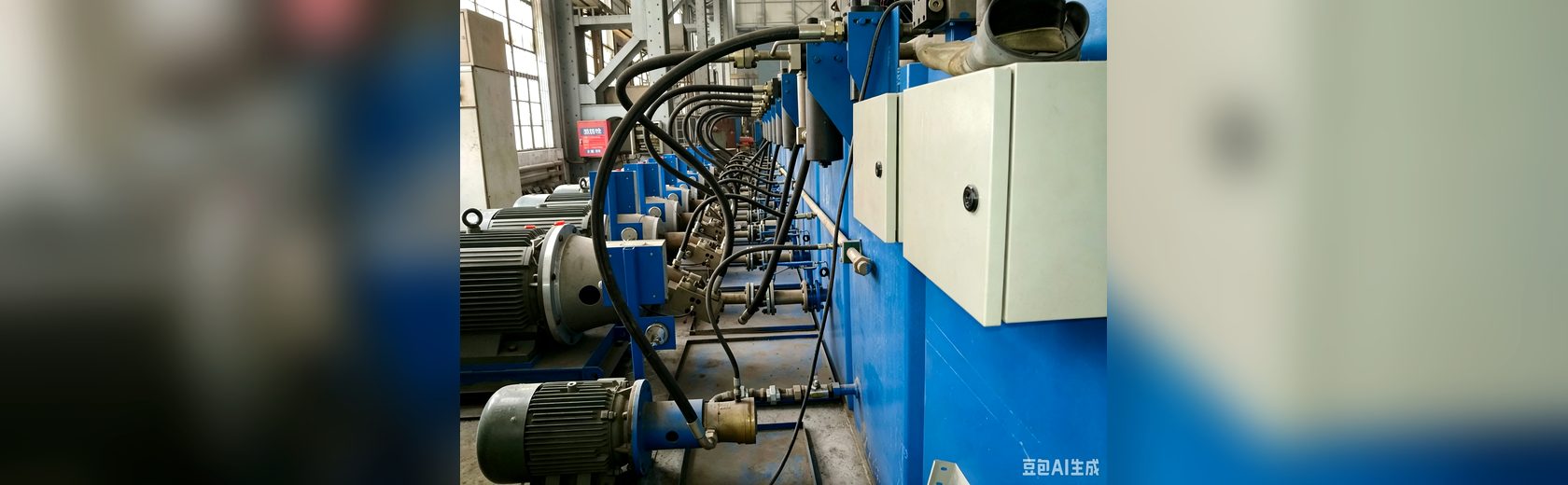

图 29一句话结论：注塑机液压系统承担合模、锁模、射台移动、注射、保压、开模与顶出全部动作，工作压力 14~16MPa，特点是多动作、快慢速分段、长时间保压，属于中压系统里最有代表性的应用。
应用场景与工况
设备 24 小时连续运行，锁模力从几十吨到上千吨；一个循环内需要"快速合模—低压保护—高压锁模—注射—保压—冷却保压—开模—顶出"，动作切换频繁，对待机损耗与油温敏感。
注塑机的液压动作分"低压快速"与"高压成型"两类：锁模在起始段是快速低压（几秒内走完大部分行程），模具贴合后转为高压锁紧；注射段则需要在极短时间内提供大流量与高压力。整机节拍 20~60 秒，其中保压与冷却占 50% 以上时间，这部分时间里液压系统处于"高压但不耗流量"的待机状态。
设备通常在 24 小时连续生产环境中运行，车间温度高、粉尘与塑料粒子碎屑多。传统定量泵+溢流阀方案在保压与冷却阶段几乎把装机功率全部变成热量，导致油温长期在 60℃ 以上，既增加冷却负担又缩短密封与油液寿命，因此改造为变量泵或伺服直驱方案的经济性非常明显。
图 29系统特点
- 多级压力流量控制：不同动作阶段对应不同压力与流量，通常用比例阀或比例变量泵实现连续调节。
- 保压时间长：冷却保压可占循环时间的 50% 以上，是节能改造收益最大的环节。
- 对重复精度要求高：锁模力与注射压力的重复性直接影响制品重量与外观一致性。
设计与使用要点
- 按锁模力与注射压力核定系统压力与缸径，注意锁模缸多为增压结构（如双缸+增压缸），需单独核算其流量需求。
- 采用比例阀或负载敏感变量泵，避免定量泵长期溢流；保压段用蓄能器或伺服按需供油，节电效果明显。
- 油温控制是精度前提：油温变化 10℃ 会明显改变黏度与动作速度，建议配置油冷机并保持 45~55℃。
- 过滤与清洁度按比例阀要求提高：比例阀对污染敏感，建议系统清洁度 NAS 7~8 级并定期检测。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 14~16 MPa |
| 流量 | 40~250 L/min |
| 电机功率 | 7.5~45 kW |
| 油箱容积 | 250~800 L |
| 油温 | 45~55 ℃ |
| 控制 | 比例阀/比例变量泵+PLC |
工况与选型计算
算例：某 1300kN 合模力注塑机，系统压力取 16MPa，则锁模缸面积 A=1300000N÷16MPa≈812cm²，对应缸径 φ322mm，取 φ320mm（804cm²），16MPa 下单缸锁紧力约 1286kN。注射侧：注射缸 φ140mm（154cm²）在 16MPa 下输出 246kN，经螺杆（φ40mm、12.6cm²）增压后注射压力可达约 195MPa，满足常规塑料成型要求。
流量方面，锁模快速段速度约 200mm/s，Q=804cm²×20cm/s×6≈96L/min，故主流配置为 100~160L/min 变量柱塞泵；电机功率按 P=p×Q/(60×η)=16×100÷(60×0.85)≈31kW，取 37kW。改用压力切断变量泵或伺服直驱后，保压阶段泵的输出流量接近零，实测装机功率可下降 30%~50%，油温从 62℃ 降到 50℃ 左右。
安装与调试要点
- 泵组与油箱之间尽量缩短吸油管（一般 ≤1.5m），吸油真空度不超过 0.03MPa，防止吸空与噪声。
- 锁模与注射回路分设阀块，比例阀前加装高压过滤器（10μm）并预留压差发讯接口。
- 保压回路优先采用压力切断变量泵或蓄能器，避免长期溢流；蓄能器充氮压力取工作压力的 60%~70%。
- 油温控制回路按装机功率的 25%~30% 配置冷却能力，水冷器进水温度宜 ≤32℃。
- 电控端设油温、油位、滤芯压差与压力异常报警，并记录每模的锁模与注射压力曲线。
- 调试顺序：先空循环确认时序，再低压试模确认锁模力，最后按工艺卡确认注射压力与保压切换点。
维护与故障处理
- 每班检查油温与噪声，油温超过 60℃ 先检查冷却器与水阀，再检查是否有长期溢流工况。
- 每周检查锁模力与注射压力重复性，偏差超过 3% 检查比例阀与压力传感器。
- 每季度检测油液清洁度（NAS 8~9 级）与滤芯压差，注塑车间的粉尘会加速堵塞。
- 每半年检查蓄能器充氮压力、冷却器换热效果与比例阀零位。
- 每年更换油液（或按检测结果）、清洗油箱并校验高压压力表。
常见问题
注塑机液压系统怎么节能改造？
首选油电伺服改造（伺服电机+定量泵，按需供油），在保压与冷却段几乎无溢流损失，通常可显著降低电耗与油温；其次是定量泵改比例变量泵+蓄能器。改造前应测量实际负载谱（压力-流量-时间）以评估收益。
注塑机锁模力不足是什么原因？
常见原因：系统压力不足（溢流阀设定或泵磨损）、锁模缸密封内泄漏、增压缸故障、比例阀输出异常，以及机械部分的模板变形与拉杆拉伸。建议先测压力与保压回落，再检查液压与机械两方面。
注塑机做伺服改造后节电主要来自哪里？
主要来自三部分：一是保压阶段的溢流损失被取消（通常占节电量的 50% 以上）；二是冷却阶段泵几乎不输出流量；三是伺服电机在低速段效率高于异步电机+节流。典型节能率 30%~60%，与设备原有工况与节拍密切相关，改造前应先统计压力-流量-时间分布。
注塑机液压油温过高有哪些连锁影响？
温度升高会同时导致：黏度下降、内泄增大（锁模力与注射压力下降）、油液氧化加快（寿命缩短 50% 以上）、密封件老化加速。工程上把油温常年控制在 45~55℃ 是保证成型重复性与元件寿命的关键，因此冷却能力与"减少溢流"必须同时做到。
