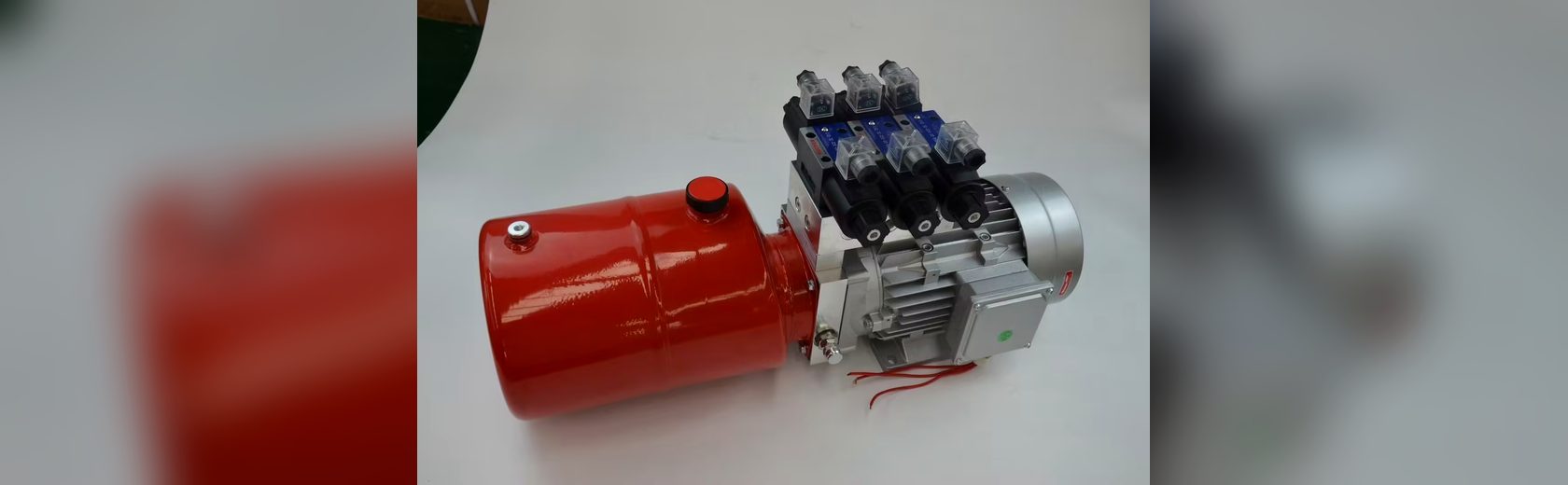

图 60一句话结论：模具配套动力单元（抽芯、滑块、顶出、模温机联动）以 7~16MPa 系统驱动，结构紧凑、可随模具一起更换，常做成小型集成阀块+泵站的模块化形式。
应用场景与工况
注塑/压铸/冲压模具内部或机台侧面；空间受限、温度较高、随模具频繁更换，对快速接头与可靠性要求高。
模具行业配套的液压系统主要用于压模、顶出、抽芯与夹紧，多为小流量、间歇动作，压力 10~16MPa，单元体积紧凑。由于模具规格多、换型频繁，系统需要压力与流量可调，并支持多组阀路切换。
模具车间的环境相对洁净，但设备利用率波动大（有时连续生产、有时长期闲置）。长期闲置容易出现密封粘连、油液乳化与电气受潮，因此维护计划的重点是"定期动作 + 油品检测"。
图 60系统特点
- 模块化与快换：液压站与模具通过快换接头连接，换模时快速断开与复位。
- 小型集成：泵组、阀块与油箱一体化，体积小，可固定在模具或机台侧。
- 高温适应：靠近模具热源，密封与油品需要耐温，必要时加装隔热板。
设计与使用要点
- 按模具内油缸（抽芯、滑块、顶出）的力与速度需求核算压力与流量，取最大同时动作工况。
- 回路设计应保证"先进后出、后进先出"的时序安全，避免模具干涉损坏。
- 采用快换接头与防滴漏设计，减少换模时的油液泄漏与污染。
- 高温对策：加装隔热板、使用耐高温密封与合适黏度液压油，必要时配小型风冷器。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 7~16 MPa |
| 流量 | 4~25 L/min |
| 电机功率 | 0.75~4 kW |
| 油箱容积 | 20~80 L |
| 结构 | 模块化/一体化 |
| 连接 | 快换接头 |
工况与选型计算
算例：某压模设备需要 150kN 压模力，取压力 16MPa，则 A=150000N÷16MPa≈94cm²，对应缸径 φ110mm（95cm²），16MPa 下实际压模力约 152kN。
压模行程 100mm、动作时间 5 秒，流量 Q=95cm²×10cm÷5s=190cm³/s≈11.4L/min；顶出与抽芯另需 10L/min，故泵选 16L/min 变量泵，电机功率 P=16×16÷(60×0.8)≈5.3kW，取 5.5kW。油箱 60L 并配风冷；蓄能器 2.5L 用于保压与削峰，压力可在 8~16MPa 之间按模具调整并锁定。
安装与调试要点
- 单元与模具区之间用软管连接并加装快换接头，便于换模时快速拆装。
- 阀块预留多路接口（顶出、抽芯、压模），并做清晰标识。
- 压力分级设定并加锁定，防止误操作损坏模具。
- 长期闲置的设备设"防锈与定期动作"提示，电气箱加除湿装置。
- 油箱呼吸器带滤芯，保持油液清洁以延长阀件寿命。
- 调试按模具逐套确认压力、行程与保压参数并记录。
维护与故障处理
- 每月至少完整动作一次（含顶出与抽芯），防止密封粘连。
- 每季度检查渗漏、液位与压降情况，检查蓄能器充氮压力。
- 每半年检测油液污染度与水分，长期闲置设备需重点检测水分。
- 每年检查电气防潮、绝缘与快换接头密封。
- 每 1~2 年或按检测结果换油并清洗吸油滤网。
常见问题
模具液压抽芯要注意什么？
关键在时序与安全：抽芯必须在开模前完成、合模前复位，回路中应设置顺序阀与位置检测，并与主机信号联锁；同时避免滑块在合模过程中受侧向力卡死。
模具液压站频繁换模怎么提高效率？
采用快换接头+集中阀块，把管路与电气接口做成标准插接形式；同时把压力与流量设定做成记忆参数，换模后一键调用，可显著缩短换型时间。
模具液压站长期不用，再次启用要注意什么？
先做三件事：①检查油液是否乳化或污染（闲置期间冷凝水容易进入）；②检查密封是否粘连（先低压点动几次再正常动作）；③检查电气绝缘与除湿装置。确认无异常后再按额定压力运行，并在前几次动作时观察压力与速度是否正常。
换模频繁的设备，液压系统怎么提高换型效率？
三条做法：一是快换接头与标识化管理（按模具编号区分管路）；二是压力、流量参数按模具存配方，切换时一键调用；三是阀块预留备用接口，避免临时改造。这些措施通常能把换型时间从 30 分钟压缩到 10 分钟以内。
