一句话结论：液压动力单元（Hydraulic Power Unit，HPU）是把液压泵、驱动电机、油箱、阀块、过滤与冷却装置、电控元件集成在一起的成套装置，也就是常说的液压站、液压泵站或液压动力包，为液压系统提供压力油。

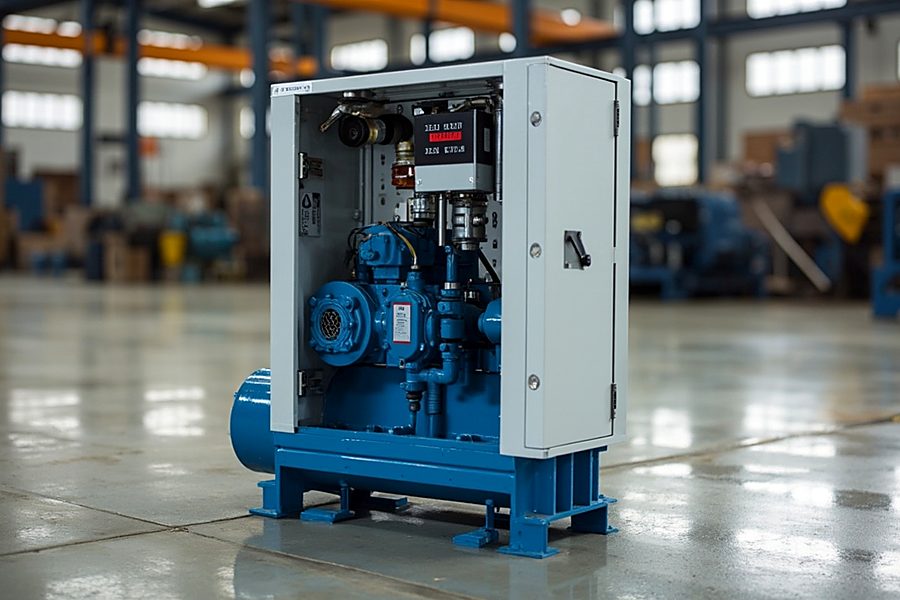

图 13

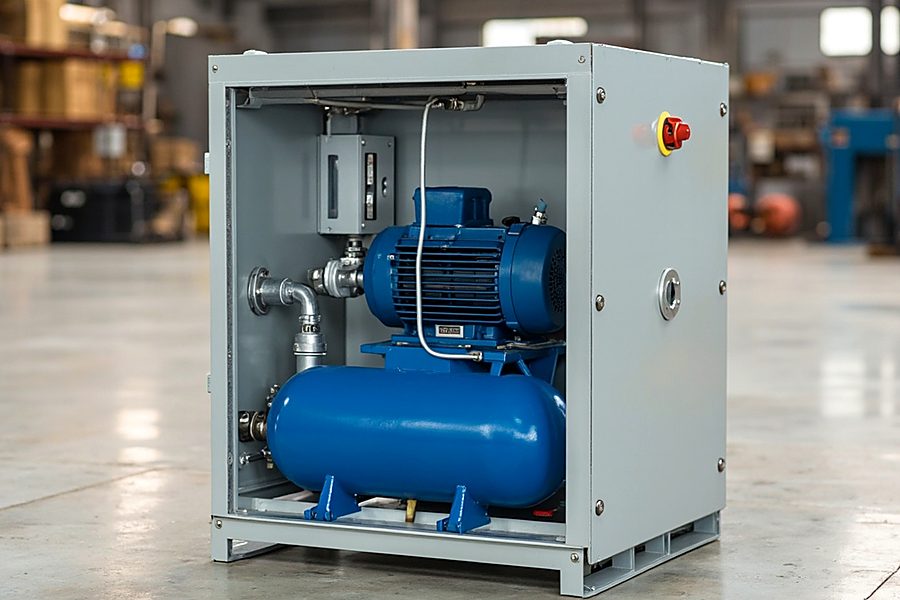

图 14

系统特点

集成度高：泵组、油箱、阀块、过滤冷却与电控一体装配，现场只需接通电源与管路，缩短安装周期。
按安装空间定制：立式、卧式、模块式、顶置式、分体式等多种结构，可适配有限空间与特殊安装方向。
配置灵活：可按需选配蓄能器、油冷机、加热器、压力/温度/液位传感器与智能电控，实现状态监控。
变体丰富：静音型、节能型、移动式、高低温型与防爆型，对应不同工况与环境要求。

设计与使用要点

先定参数再定结构：按执行元件的推力/速度算出系统压力与流量，再算电机功率（P≈p×Q/60/η，η 取 0.7~0.85）与油箱容积（泵流量的 3~5 倍）。
泵型决定效率与噪声：齿轮泵便宜耐污染（低压系统）、叶片泵流量均匀噪声低、柱塞泵压力高且可变量（高压系统与节能需求）。
散热按发热量核算：发热≈压力损失×流量，先算发热再选冷却方式（自然冷却/风冷/水冷/油冷机），保证油温稳定在 35~60℃。
过滤与清洁度是寿命基础：吸油 25~80μm、回油 10μm（高压/伺服 5~10μm），油箱设呼吸器与磁性滤芯，加油必须过滤。
降噪与安装：选用低噪声泵、加装隔振垫与软连接，管路流速控制在 3~5m/s 以内；动力单元远离人员作业区或加装隔声罩。
出厂测试与验收：应做压力保持试验（额定压力保压 10~30 分钟无渗漏与明显压降）与动作循环测试，并随附元件清单与图纸。

液压动力单元类别说明

液压动力单元（HPU，也称液压站、液压泵站、液压动力包）是液压系统的"心脏"：它把电机与液压泵组合成动力源，把油箱、过滤器、冷却器、阀块、压力表与电控元件集成在一个结构上，向执行元件提供符合压力与流量要求的液压油。

选择液压动力单元的核心是四项参数：系统压力（MPa）、系统流量（L/min）、电机功率（kW）与油箱容积（L）。电机功率的估算公式是 P(kW) ≈ p(MPa)×Q(L/min)/60/η，其中总效率 η 一般取 0.7~0.85；再按 10%~20% 的储备系数选择电机型号。油箱容积通常取泵流量的 3~5 倍，连续工作或散热条件差的场合取上限。

液压动力单元有多种变体，对应不同的使用场景：模块式（体积小、安装灵活，用于机床与自动化设备）、开式油箱站立式（散热好、维护方便，用于通用设备）、静音型（低噪声泵+隔振+隔声，用于舞台、医院与实验室）、节能型（变量泵/蓄能器/油电伺服按需供油）、移动式（车载或带脚轮，用于工程车辆与临时作业）、以及高低温/防爆等特殊环境型。上海油威可按设备工况与安装空间定制液压动力单元，提供从选型计算、图纸、制造到现场调试与维护的全流程支持。

液压动力单元（HPU）的价值不只是"提供压力和流量"，而是把泵组、油箱、过滤、冷却、阀块与电控集成成一个可独立搬运、可整机包装发货的模块。集成度越高，现场管路越短、泄漏点越少、调试周期越短，这也是越来越多设备厂选择成套动力单元而不是自行散件拼装的原因。

设计一台动力单元，核心是四个参数的匹配：工作压力、系统流量、油箱容积与散热能力。压力决定泵与阀的等级，流量决定泵排量与管路口径，油箱容积决定油液循环率与除气效果，散热能力则决定长期连续工作时的油温平衡点。四项中任何一项压缩过度，都会以油温升高、噪声增大或寿命下降的形式表现出来。

系统组成与关键元件

泵组：电机 + 联轴器/钟形罩 + 齿轮泵/柱塞泵，立式浸油、卧式顶置或旁置三种常见布置。
油箱：钢板焊接结构（3~6mm），含隔板、吸油区与回油区分离、磁性滤网、液位计、空气滤清器与清洗盖板。
阀块与管路：集成阀块安装压力、方向、流量与保压功能，管路采用无缝钢管或高压胶管并做标识。
过滤系统：吸油过滤 25~80μm、压力管路 10μm、回油 5~10μm，滤芯带堵塞发讯。
冷却与加热：风冷器/油冷机 + 电加热器（低温启动），按环境温度与连续工作制配置。
电控与安全：端子箱或控制柜、液位/油温/压力监测、过载保护、急停与联锁接口。

设计与计算示例

算例：某机床配套动力单元，双缸夹紧各需 20L/min、压力 6MPa，夹紧保压时间占节拍的 60%。按峰值流量选泵需 40L/min，但按"泵+2L 蓄能器"的组合，泵选 16L/min 即可满足夹紧动作与保压补油，电机功率 P=p×Q/(60×η)=6×16÷(60×0.75)≈2.1kW，取 2.2kW 标准机型。

油箱容积按"泵流量的 3 倍 + 执行元件排油量"估算，取 60L；散热面积按油箱表面积的 0.06~0.08 倍折算，本工况总发热约 0.6kW，自然冷却（温差 25℃、传热系数 10W/(m²·K)）需约 2.4m² 散热面积，60L 油箱表面积约 1.1m² 不够，需加装 0.3kW 风冷却器或把油箱放大到 100L。

典型参数（动力单元）

参数项	典型范围
系统压力	按需求选择：7 / 16 / 21 / 25 / 31.5 MPa
系统流量	4~400 L/min（按执行元件速度核算）
电机功率	0.75~200 kW（P≈p×Q/60/η，η=0.7~0.85）
油箱容积	40~1500 L（泵流量的 3~5 倍）
冷却方式	自然冷却 / 风冷 / 水冷 / 油冷机
过滤	吸油 25~80 μm，回油 10 μm（高压 5~10 μm）
控制形式	常规阀控 / 比例控制 / 伺服控制 / 智能监控
噪声	静音型 ≤60 dB(A)，常规 65~75 dB(A)
