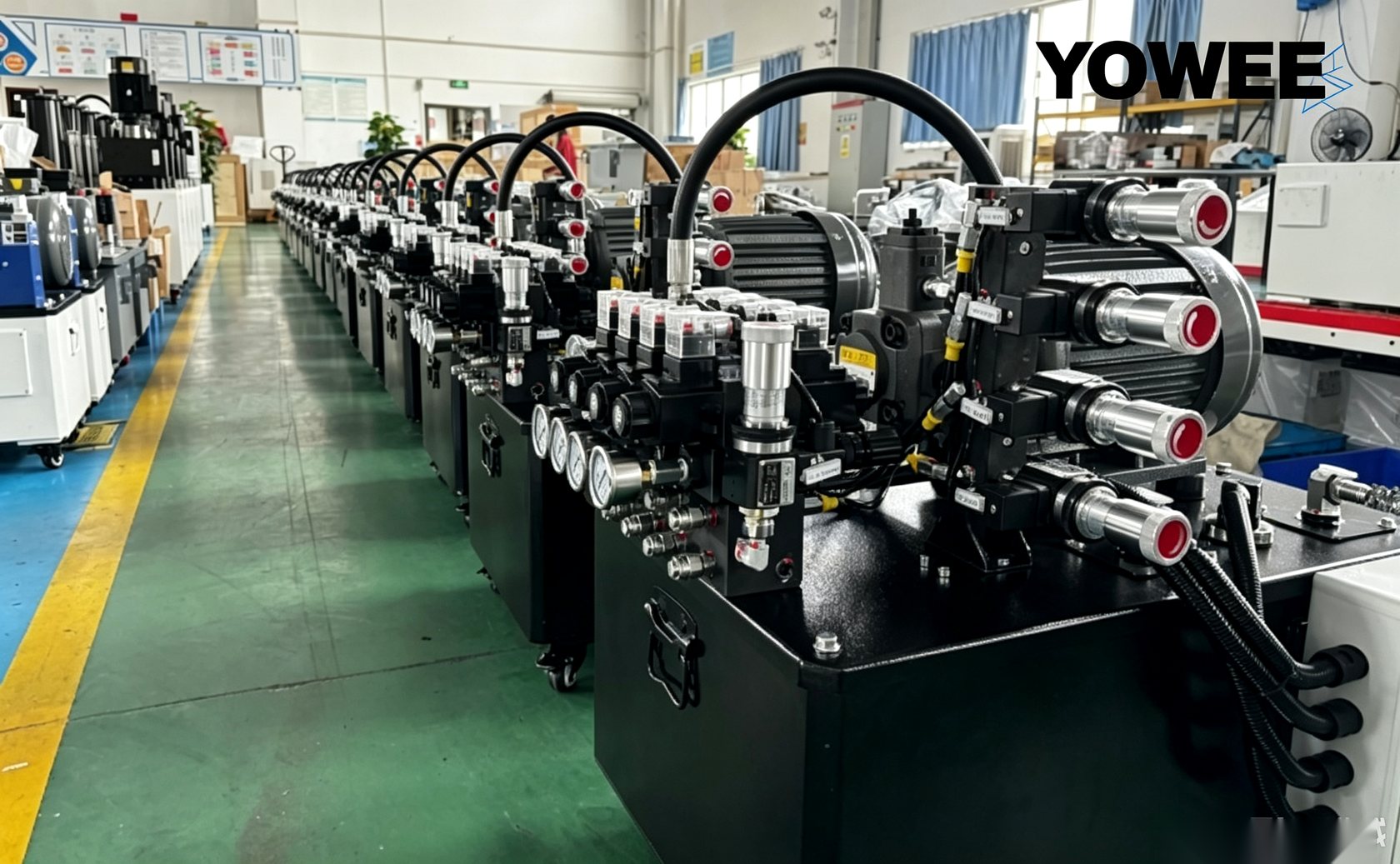

图 18一句话结论：加工中心液压系统主要驱动刀库换刀（松刀/拉刀）、主轴松刀油缸、托盘交换（APC）与夹具夹紧，压力多为 4~6.3MPa，要求动作准确、重复定位可靠，并具备失压保护。
应用场景与工况
切削工况下换刀动作频繁（每件可能数十次），系统需要在主轴高速运转的同时完成松刀与拉刀；托盘交换台要求平稳、无冲击，避免工件微移影响下一道工序基准。
加工中心的液压动作多为"高频短行程"：主轴松拉刀单次 0.2~0.5 秒，刀库换刀一个循环 3~8 秒，托盘交换 8~20 秒。动作频繁但每次耗油量很小，因此系统更适合"小泵+蓄能器"的组合，而不是按瞬时峰值流量选大泵。
这类设备的工况特点是"昼夜两班、开机时间长、动作次数高"，一年内松刀动作可达数十万次。密封件与阀件的耐久性、油液清洁度（切屑与冷却液侵入风险）直接决定停机率，因此很多机床厂会把液压站与切削区分区布置，并把回油过滤精度提高到 10μm 以内。
图 18系统特点
- 多点动作、时序要求严格：松刀、拉刀、刀盘转位、防护门与托盘交换需按 PLC 时序联锁。
- 必须保证失压保护：主轴松刀缸失压会造成刀具甩出，须与主轴旋转信号互锁。
- 氮气蓄能器保压是常见做法，可在泵停止或切换瞬间维持松刀压力。
设计与使用要点
- 松刀力按刀柄规格（BT40/BT50/HSK）确认，通常 4~6MPa；需与拉钉型号匹配并留调节余量。
- 液压站建议配蓄能器与压力继电器：松刀压力不足时禁止主轴旋转，这是避免事故的关键联锁。
- 托盘交换要求平稳无冲击，建议在回路中设置背压阀或采用比例阀缓启缓停，避免工件位移。
- 油温与清洁度：加工中心连续运行，建议风冷或油冷机选配，回油过滤 10μm，防止阀卡滞造成时序错乱。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 4~6.3 MPa |
| 流量 | 12~32 L/min |
| 电机功率 | 2.2~4 kW |
| 蓄能器 | 1~4 L 皮囊式（保压/补压） |
| 油温 | 35~55 ℃ |
| 控制 | PLC+电磁换向阀/比例阀 |
工况与选型计算
算例：主轴松刀要求 20kN 拉力，取压力 5MPa，则 A=20000N÷5MPa=40cm²，对应缸径 φ72mm，圆整取 φ75mm（44.2cm²），5MPa 下实际拉力约 22kN。
松刀行程 12mm、动作时间 0.3 秒，流量 Q=A×s/t=44.2cm²×1.2cm÷0.3s=176.8cm³/s≈10.6L/min。若与刀库、托盘动作错开时序，选 16L/min 变量泵并配 1~2L 蓄能器即可；电机按 P=5×16÷(60×0.8)≈1.67kW，取 2.2kW。蓄能器充氮压力取工作压力的 65% 即 3.3MPa，用于松刀瞬间补油与泵切换期间保压。
安装与调试要点
- 松刀缸安装前检查拉钉型号与缸行程是否匹配，行程过长会顶伤主轴拉杆。
- 蓄能器应尽量靠近阀块布置，缩短补油管路以提高松刀瞬时响应。
- 压力继电器或压力传感器信号接入 CNC 系统，作为"松刀到位"与"夹刀确认"的联锁条件。
- 托盘交换回路建议加背压阀或比例阀缓启缓停，避免冲击导致工件微移。
- 阀块尽量集成，减少接头数量；接头一律用卡套或焊接式，避免使用生料带。
- 首次调试需记录松刀压力、夹紧压力与动作时间，作为后续维护的基准数据存档。
维护与故障处理
- 每月检查松刀/夹刀压力与动作时间，时间延长 20% 以上说明阀内泄或密封老化。
- 每季度检查蓄能器充氮压力（偏差超过 10% 补氮），并检查皮囊有无鼓包老化。
- 每半年更换回油滤芯并检测油液清洁度，机床环境粉尘多时缩短到每季度一次。
- 每年检查主轴松刀缸密封与拉杆磨损，长期高频动作的密封件建议按制造商周期预防性更换。
- 油温超过 60℃ 时检查风冷器翅片积尘与油箱散热；机床旁的环境温度会显著影响油温。
常见问题
加工中心液压系统压力不足怎么排查？
按"泵—阀—缸—蓄能器"顺序排查：先看泵输出压力与溢流阀设定，再看换向阀是否内泄漏、减压阀是否失准，随后检查松刀缸密封与蓄能器预充压力（一般按工作压力的 60%~70% 充氮）。
刀库换刀液压系统能用伺服代替吗？
部分动作可以：托盘交换、刀库转位可用伺服或电动方案替代，但主轴松刀与夹具夹紧仍以液压为主，液压的力密度与夹紧刚性在同等体积下更有优势。
加工中心液压站为什么要配蓄能器？
两个作用：一是"削峰"——松刀瞬间需要 10L/min 以上的瞬时流量，蓄能器可以补足，避免为了这一瞬间把泵选大；二是"保压"——泵停机或切换期间维持松刀压力，防止刀具在主轴旋转过程中松脱。蓄能器容积一般取 1~4L，充氮压力取工作压力的 60%~70%。
液压油侵入切削液混在一起会有什么后果？
液压油进入切削液会导致切削液破乳、发臭、冷却润滑性能下降，同时切削液进入液压系统会加速阀卡滞与锈蚀。预防措施是分区布置、回油管不放在切削液箱上方、卡盘/夹具缸口加防溅罩，并定期检查切削液表面浮油。
