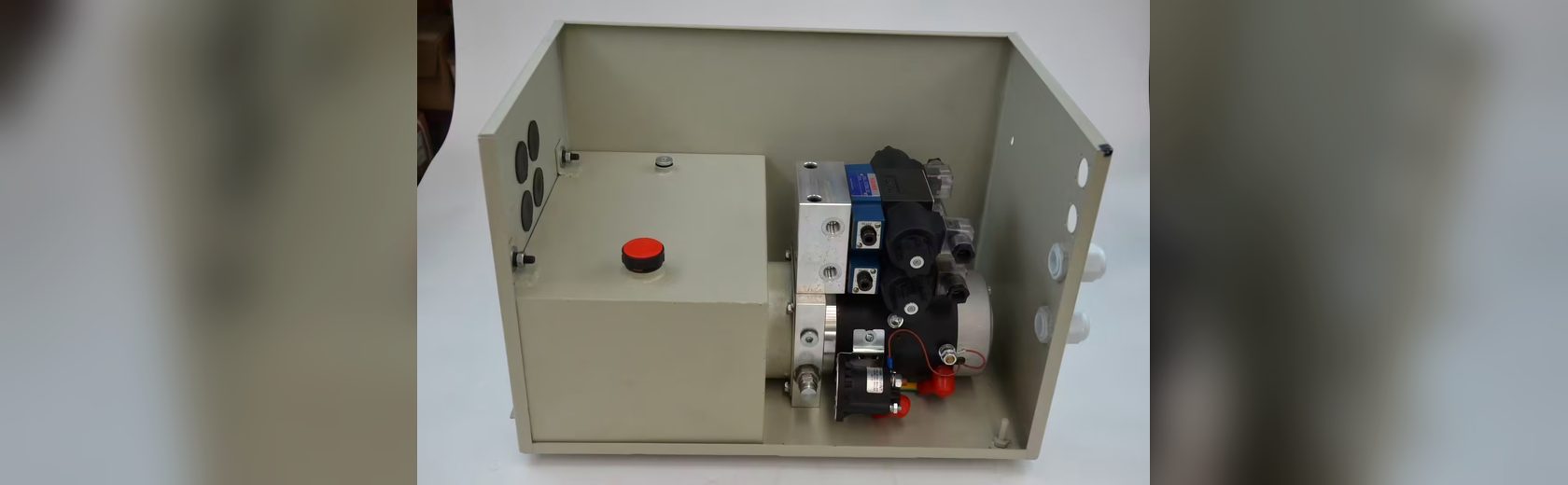

图 61一句话结论：车载/移动式动力单元由车辆取力器或独立发动机驱动，压力 16~25MPa，用于工程车、抢险车、环卫车与野外作业设备，强调耐振、紧凑与散热。
应用场景与工况
车辆行驶与野外作业环境，振动大、粉尘多、散热条件差；动力来源为取力器（PTO）或独立发动机/电动机。
车载与移动式液压动力单元用于工程车、清障车、抢险设备与移动工作站，由取力器、独立发动机或直流电机驱动，压力 16~25MPa。特点是空间受限、振动大、散热条件差，并且必须在行驶与作业两种状态下可靠工作。
移动设备的维护条件往往不理想（野外、夜间），因此系统设计强调"结构简单、故障可判断、备件常见"；同时要有防冻、防晒与防尘措施，避免季节与场地带来的额外故障。
图 61系统特点
- 动力来源多样：取力器驱动（随发动机转速变化）、独立发动机驱动、或自带电机+发电机组。
- 耐振与紧凑：管路固定牢靠、元件抗振，整体结构紧凑以适应车载安装空间。
- 散热受限：车载空间小，需加强风冷或采用独立油冷器，避免油温过高。
设计与使用要点
- 按各执行元件（支腿、绞盘、举升、清扫）的最大同时流量确定泵排量，注意取力器转速范围对流量/压力的影响。
- 取力器驱动时泵的输入转速随发动机变化，建议配置流量控制或压力补偿，保证动作速度稳定。
- 加强散热与过滤：加装风冷器、缩短换油周期，并对粉尘工况加强呼吸器过滤。
- 安全：支腿回路设液压锁、卷扬设平衡阀，车载电气系统注意防水防振与取电保护。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 16~25 MPa |
| 流量 | 20~150 L/min |
| 驱动 | 取力器/独立发动机/电机 |
| 油箱容积 | 40~300 L |
| 冷却 | 风冷油散热器 |
| 防护 | 耐振+防水 |
工况与选型计算
算例：某清障车液压系统需要起吊 80kN、卷扬绳速 15m/min，以及支腿支撑等动作；取系统压力 21MPa，卷扬马达排量 160mL/r，经减速比 i=18 后卷筒扭矩约 160×21÷(2π)×0.9×18÷1000≈8.7kN·m，对应 φ400mm 卷筒单绳拉力约 43kN——需加大马达排量或减速比才能满足 80kN 要求。
按最终配置（马达 250mL/r、减速比 25）核算流量：绳速 15m/min 卷筒转速约 12r/min，马达转速 300r/min，Q=250×300÷1000=75L/min；取力器驱动泵在发动机 1200r/min 时输出 80L/min。散热按装机功率的 25% 配置风冷器，油温控制 ≤70℃。
安装与调试要点
- 取力器/泵组连接需保证同轴度并设独立支承，避免壳体承受弯矩。
- 液压站布置在通风位置，风冷器进气避免吸入发动机热风。
- 管路加护套并固定牢靠，跨越车架处用卡箍与橡胶垫，防止行驶振动磨损。
- 电控防护等级 ≥IP65，接触器与传感器做防振处理。
- 设应急手动泵或蓄能器，保证发动机故障时仍能完成收放动作。
- 调试做行驶状态下的油温监测与作业状态下的满负荷试验。
维护与故障处理
- 每次出车前检查油位、渗漏与风冷器积尘。
- 每月检查管路护套磨损、管夹与接头紧固。
- 每季度检测油液污染度、更换滤芯并清洗风冷器。
- 每半年检查取力器同轴状态、密封与电气防水。
- 每年检查泵的容积效率与安全装置动作。
常见问题
车载液压系统为什么油温高？
车载环境散热差、取力器驱动时泵长期高速运转，若系统为定量泵+溢流则发热更明显。处理：加装风冷散热器、改负载敏感/变量泵、避免长时间溢流，并选用黏度指数高的液压油。
取力器驱动液压泵要注意什么？
注意三点：①取力器转速与泵的额定转速匹配，避免超速损坏；②发动机转速变化会引起流量波动，需通过流量阀或压力补偿稳定动作速度；③取力器接通/断开时应有联锁，避免带载切换。
移动式液压站为什么容易油温高？
原因有三：一是空间受限导致散热器与油箱容积偏小；二是发动机舱热风被散热器吸入形成"自身加热"；三是作业时长时间大负载动作。改进方式是增大散热器、把进气口引到车外冷风区、避免长时间高压溢流，并在高温季节缩短连续作业时间。
车载液压系统的电控为什么要求高防护等级？
车辆长期在雨雪、粉尘与振动环境中运行，低防护等级的电控箱容易进水、进尘、端子松动导致误动作。一般要求 IP65 以上，接线端子做防振处理，线束固定并避开高温与锐边，定期检查密封条与呼吸阀。
