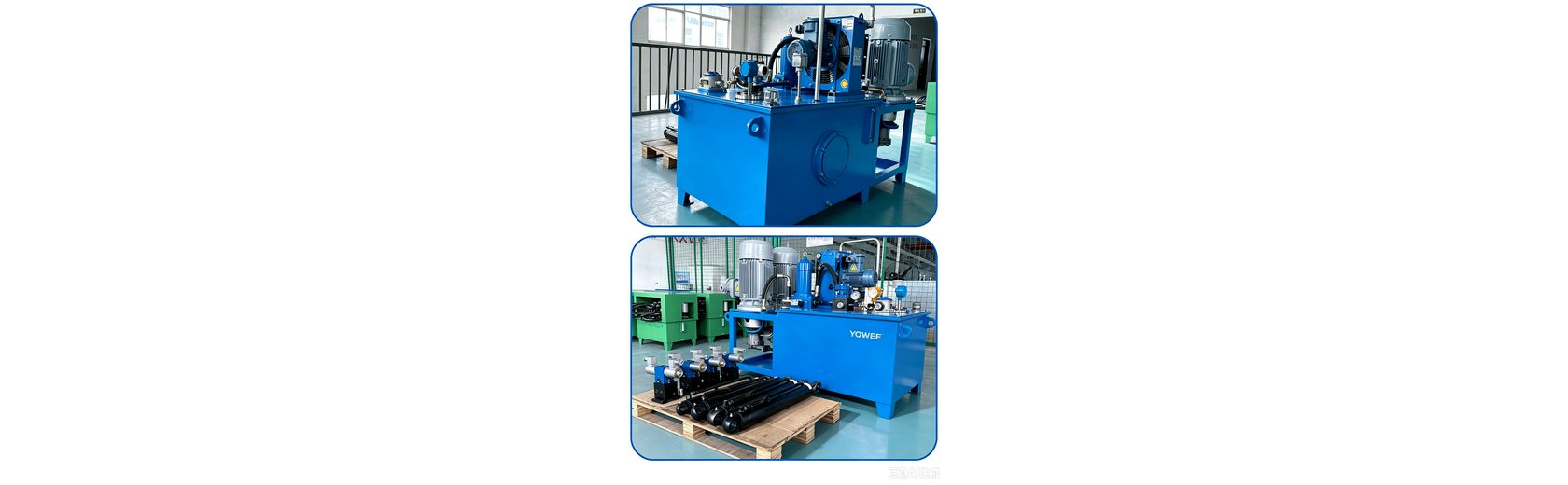

图 71一句话结论：轧机 AGC（自动厚度控制）伺服液压系统通过伺服阀与位移/压力闭环实现轧辊辊缝的快速精确调节，压力 25~31.5MPa，是冶金领域对动态响应要求最高的液压应用之一。
应用场景与工况
热轧/冷轧机组，轧制速度快、负载突变剧烈；AGC 的响应速度与精度直接决定带材厚度公差，停机损失极大。
轧机 AGC（自动厚度控制）用伺服液压缸快速调整辊缝（响应时间毫秒级），实现带材厚度精确控制。系统压力 25~31.5MPa，要求极高的频响与可靠性，一旦失效会造成整条轧线停产。
轧钢现场高温、水汽、氧化铁皮与强振动并存，伺服元件需要专门的防护与温控；同时 AGC 系统的油源必须保持恒定压力（波动 ≤±0.5%），因为压力波动会直接反映为带材厚度公差。
图 71系统特点
- 高频响：伺服阀+蓄能器+短管路实现毫秒级响应，抑制轧制力波动带来的厚度偏差。
- 高精度：位置控制精度常要求微米级，压力闭环与位置闭环协同工作。
- 高可靠冗余：双泵、双过滤、冗余控制电源，支持在线检修。
设计与使用要点
- 按轧制力与辊缝调节精度核算缸径、压力与动态流量需求，蓄能器容量与距离需专门优化。
- 缩短伺服阀与缸之间的管路、增大阀通径，减少容积效应与压力损失，是提升频响的关键。
- 清洁度 NAS 6 级（ISO 15/12）以上：伺服阀污染是 AGC 系统最常见故障源。
- 冗余与在线维护：双泵组、双过滤回路与在线切换阀台，保障连续生产。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 25~31.5 MPa |
| 响应 | 毫秒级 |
| 位置精度 | 微米级 |
| 控制 | 伺服阀+位移/压力双闭环 |
| 清洁度 | NAS 6 级 |
| 冗余 | 双泵+在线切换 |
工况与选型计算
算例：某热轧机 AGC 缸 φ500mm（1963cm²），工作压力 28MPa，则单缸调厚力约 5.5MN；两缸合计约 11MN，用于辊缝调整与板形控制。
AGC 缸的特点是"小行程、高响应"：行程通常 50~150mm，但要求频响 10Hz 以上。按最大速度 50mm/s 估算流量 Q=1963cm²×5cm/s×6≈59L/min（单缸），阀前蓄能器组取 100~200L 以提供瞬时流量并稳定压力；油源压力波动控制在 ±0.5% 以内，系统清洁度 NAS 6~7 级，油温 45±3℃ 以保证伺服阀流量增益稳定。
安装与调试要点
- 伺服阀组与 AGC 缸尽量靠近布置，缩短控制容腔（提高频响、减少滞后）。
- 阀前配高压精密过滤（3~5μm）与蓄能器组，保证瞬时流量与压力稳定。
- 轧机区高温辐射与氧化铁皮严重，阀组加隔热与防尘罩，电缆用耐高温护套。
- 位移传感器（磁致伸缩或光栅）需防铁皮与冷却水，必要时加密封护罩。
- 控制系统设位置闭环与压力保护，并保留手动/半自动模式用于事故处理。
- 调试做静态标定、阶跃响应（上升时间、超调）与动态扫频测试。
维护与故障处理
- 每班检查油源压力波动、油温与缸体渗漏，重点检查高温区软管。
- 每周检查伺服阀前过滤器压差与蓄能器压力。
- 每月检测污染度（NAS 6~7 级），按数据安排滤芯更换。
- 每半年校验位移传感器与伺服阀零位，检查冷却系统。
- 每年做频响复测、安全回路试验与备件评估。
常见问题
AGC 液压系统为什么响应要求这么高？
因为轧制速度高、来料厚度波动快，AGC 必须在很短时间内修正辊缝。若响应滞后，厚度偏差来不及修正就会形成超差带材，严重时造成断带。
AGC 伺服阀容易出什么故障？
最常见是污染引起的卡滞、零漂与内漏（表现为厚度控制异常、系统抖动）；其次是阀芯磨损与电气零位漂移。预防手段是提高油液清洁度、加强过滤并定期做零位与内漏检测。
AGC 为什么对油源压力波动要求这么严？
AGC 缸的位置与压力直接决定辊缝，压力波动会通过伺服阀流量增益转化为位置误差，最终反映为带材厚度公差。因此油源通常配大容量蓄能器组、多泵恒压变量供油与高精度压力闭环，把压力波动控制在 ±0.5% 以内。
轧机环境下伺服系统最容易出的故障是什么？
按频率排序：①高温使油液黏度下降、内泄增大（伺服增益漂移）；②氧化铁皮与冷却水污染造成伺服阀卡滞；③传感器受水汽与振动影响零点漂移；④滤芯堵塞造成瞬时流量不足。对应措施是加强温控、阀组防尘、传感器防护与在线污染度监测。
