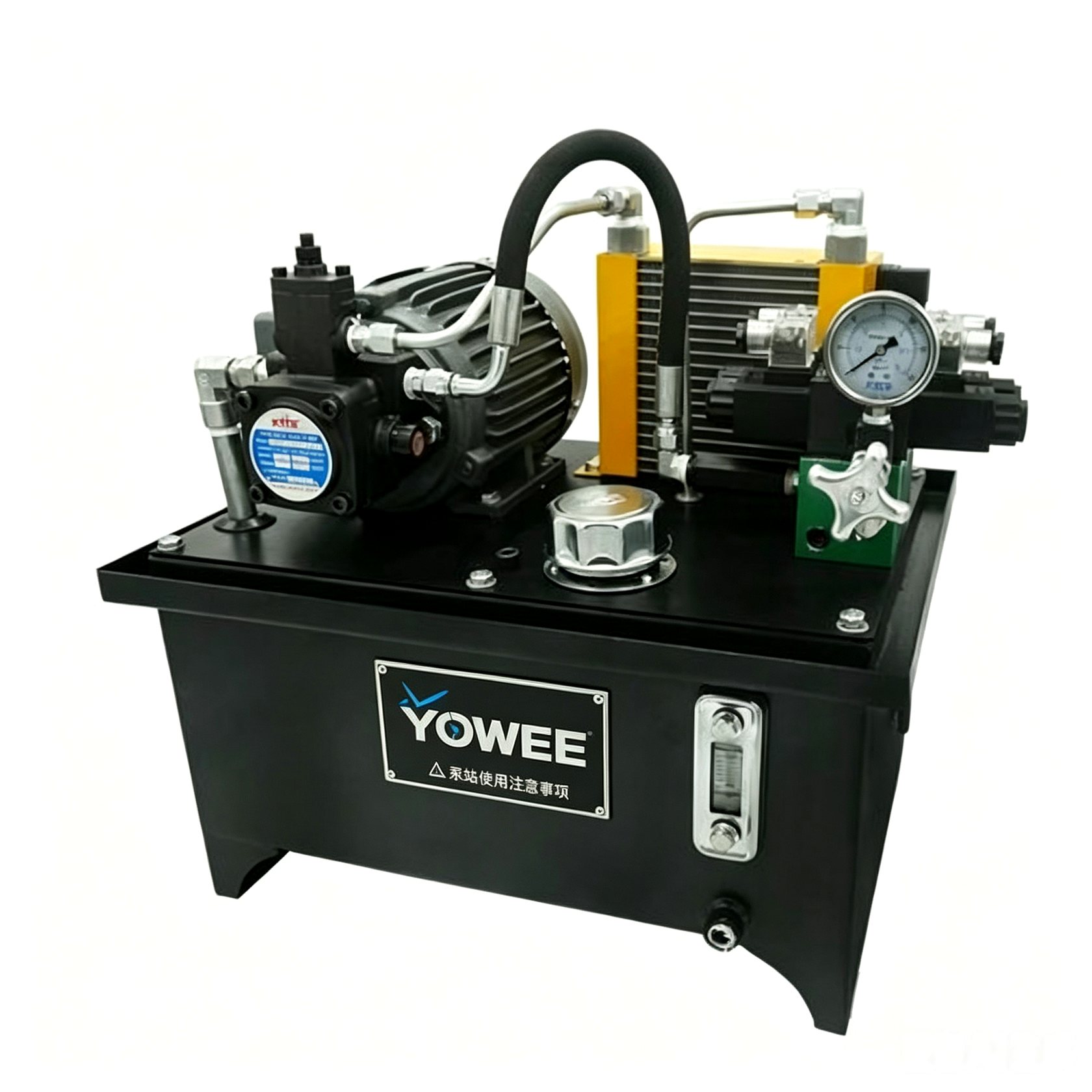

图 17一句话结论：数控车床液压系统用于液压卡盘夹紧、尾座顶尖伸缩与刀塔转位，工作压力 3~5MPa，属于典型低压系统。其核心要求是夹紧力稳定、动作快、长时间连续工作不升温。
应用场景与工况
设备通常在 8~16 小时连续运转、节拍以秒计，液压系统要在每个工件循环中完成"卡盘松开—上料—夹紧—加工—松开"的动作，同时驱动尾座前进后退、刀塔回转或动力刀座。使用乳化液切削、铁屑与切削液飞溅的环境对防护提出要求。
车床液压系统的工作节奏由卡盘夹紧与尾座顶紧决定：小型数控车床每件工件要完成 2~4 次夹紧—松开的循环，节拍常在 15~40 秒之间。夹紧动作必须"到位即保压"，压力波动会让薄壁件的圆度超差；而车削时的断续切屑冲击会通过工件传到卡盘，要求夹紧力在切削力峰值下仍有余量。
现场条件方面，车床通常与冷却液、切屑、油雾长期共存，液压站多安装在机床侧面或后方的狭窄空间内，对体积和噪声都有要求。车间环境温度在 15~40℃ 之间波动，夏季连续两班制运行时油温容易升到 55℃ 以上，因此低压车床系统的散热与油液黏度选择需要按夏季最不利工况考虑。
图 17系统特点
- 压力低（3~5MPa）、流量中等（10~25 L/min），单泵一体化液压站即可满足，占地小。
- 夹紧力要求可调且稳定：同一批次工件必须保证重复夹紧力一致，否则影响尺寸精度与表面粗糙度。
- 动作频次高，需要快速响应与低噪声，通常要求 60dB(A) 级别的静音设计。
设计与使用要点
- 按卡盘规格核算夹紧力：夹紧力不足会打滑，过大则会让薄壁件变形，建议按卡盘说明书取推荐夹紧力并留 20% 余量。
- 设置夹紧保压与失压报警：切削中出现失压会直接飞出工件，建议用压力继电器或蓄能器保压并在控制回路中联锁主轴。
- 采用快进差动或双泵变量供油，减少空循环时间与发热；连续工作时油温应稳定在 55℃ 以内。
- 切削液与铁屑防护：缸口加防尘圈、管路接头朝上布置，液压泵站尽量与切削区隔离或加装防护罩。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 3~5 MPa |
| 流量 | 10~25 L/min |
| 电机功率 | 1.5~3 kW |
| 油箱容积 | 60~160 L |
| 油温 | 35~55 ℃ |
| 控制阀 | 电磁换向阀+减压阀+压力继电器 |
工况与选型计算
算例：某 φ250mm 三爪卡盘要求单爪夹紧力 30kN。取夹紧压力 3.5MPa，则夹紧缸有效面积 A=F/p=30000N÷3.5MPa≈85.7cm²，对应缸径 D=√(4A/π)≈10.4cm，圆整取 φ110mm（95cm²），3.5MPa 下实际夹紧力约 33kN，留出约 10% 余量。
夹紧缸行程取 30mm、夹紧时间 1.5 秒，则流量 Q=A×s/t=95cm²×3cm÷1.5s=190cm³/s≈11.4L/min，选 12L/min 泵；电机功率按 P=p×Q/(60×η)=3.5×12÷(60×0.8)≈0.88kW，取 1.1kW。油箱取泵流量的 4 倍即 50~60L，连续工作按 5~6 倍取 60L 并加装风冷却器。
安装与调试要点
- 卡盘油缸与回转接头的同轴度控制在 φ0.05mm 以内，回转接头装配后需低速空转 30 分钟确认无渗漏。
- 夹紧压力用减压阀单独设定，并在卡盘端加装压力表，便于按卡盘样本要求逐台调校。
- 夹紧与主轴旋转必须联锁：压力继电器信号未建立时禁止启动主轴，松刀（松爪）前必须确认主轴已停转。
- 油管走向避开主轴回转区与切屑飞溅区，软管加装保护套，弯曲半径不小于外径的 5 倍。
- 液压站与机床基础之间加装减振垫，泵的吸油口朝检修侧，便于更换滤芯与排气操作。
- 调试顺序：先空载往返 20 次排气与检查动作，再按 50%→100% 压力分级加载，最后复核夹紧力一致性。
维护与故障处理
- 每日检查夹紧压力表读数与卡盘爪的重复定位，压力下降超过 0.3MPa 需检查内泄。
- 每周清理吸油滤网与油箱呼吸器，车床环境油雾与粉尘多，呼吸器堵塞会造成油箱正压/负压。
- 每季度检查回转接头密封与缸口渗油，出现渗油按扭矩复紧，仍渗则更换密封件。
- 每半年检测一次油液黏度与污染度，清洁度超过 NAS 10 级应安排换油并清洗油箱。
- 每年校核夹紧力（可用测力卡盘或间接按压力核算），并检查减压阀、压力继电器动作偏差。
常见问题
数控车床液压卡盘的夹紧力怎么调？
通过减压阀（或比例减压阀）调整夹紧压力，夹紧力=压力×夹紧缸有效面积。建议按卡盘样本的推荐值设定，薄壁件取低值并增加夹持长度；调整后需用压力表实际读数确认，并检查各卡爪是否同步。
车床液压系统发热怎么办？
先确认连续工作时的实际压力与流量是否长期处于溢流状态，若长期高压溢流应改为变量泵或按需供油；其次检查冷却器散热能力与油箱容积是否偏小，避免油箱紧贴机床热源。
车床液压卡盘的夹紧力会随油温变化吗？
会有影响。油温升高使黏度下降、内泄增大，实际夹紧力会略有下降（通常 3%~8%）；若系统用减压阀设定夹紧压力，则影响较小。薄壁件精加工时建议把油温稳定在 40℃ 左右，并在换班后重新确认一次压力表读数。
车床液压站可以放在机床内部吗？
可以，但要注意三点：一是留出滤芯更换与放油的操作空间（建议侧面净空 ≥200mm）；二是油箱与热源（主轴箱、电机）之间加隔热措施；三是噪声与振动通过机床结构传递，因此必须用减振垫并采用软管连接，避免把泵的脉动传成工件表面振纹。
