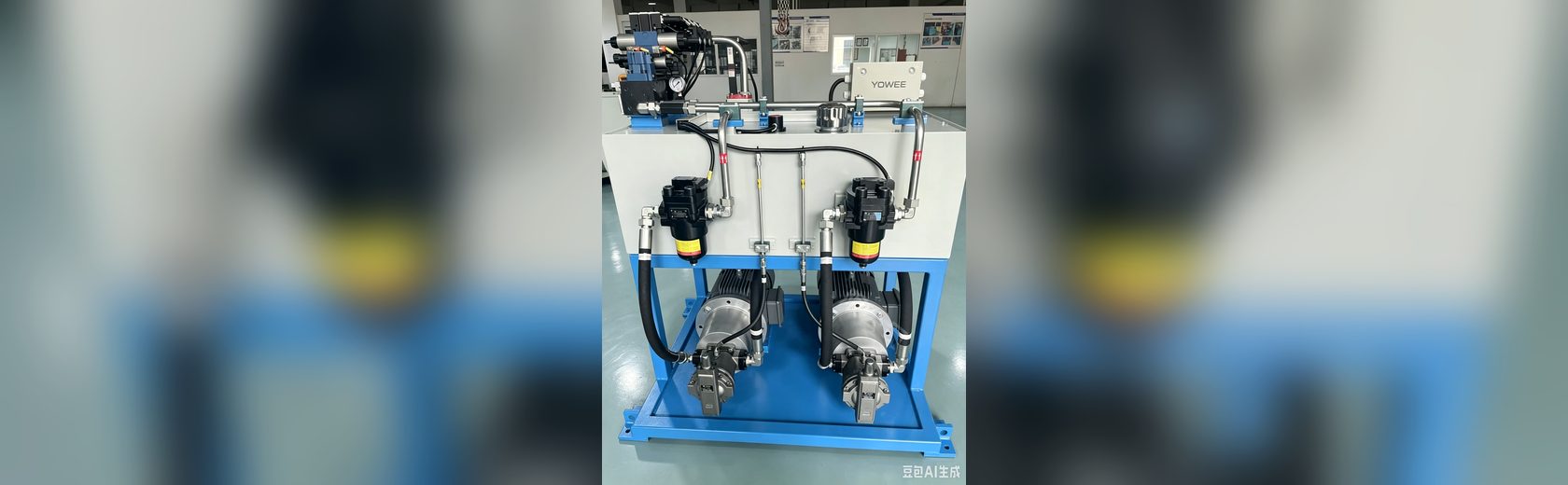

图 69一句话结论：六自由度（6-DOF）伺服液压平台通过六个伺服缸并联驱动，实现空间六维运动，用于模拟器、振动台与试验加载，核心是并联机构的同步与解耦控制。
应用场景与工况
飞行/驾驶模拟器、地震模拟振动台、车载设备摇摆试验台；需要高动态响应与多轴协同，加速度与频率指标突出。
六自由度平台（Stewart 平台）用于模拟车辆、飞行器与设备的运动姿态，由 6 个伺服液压缸协同驱动，需要在三维空间内精确合成位置与姿态，控制精度可达毫米与 0.05° 级。
平台多用于试验室与仿真中心，环境洁净但对控制品质要求极高：六个缸的耦合运动必须通过解耦算法与闭环控制协调，任何单个缸的滞后都会造成平台姿态偏差与内部应力。
图 69系统特点
- 并联驱动：六缸协同输出六维运动（三个平移+三个转动），单缸承载大且结构刚度高。
- 高动态：伺服阀/高频响比例阀+蓄能器提供大瞬时流量，实现较高频率振动与加速度。
- 算法复杂：需进行正/反解算与多缸同步解耦，对控制器性能与控制算法要求高。
设计与使用要点
- 按最大载荷、加速度与频率指标核算单缸推力、行程与所需瞬时流量（蓄能器容量是关键）。
- 推荐采用伺服阀+位移闭环+压力闭环的复合控制，并按平台姿态实时解算各缸目标值。
- 蓄能器组容量按"峰值流量×持续时间"核算，配置高低压蓄能器组以兼顾响应与容量。
- 结构刚度与铰点间隙直接影响控制精度与稳定性，安装铰点需高刚度、低间隙。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 21~31.5 MPa |
| 单缸推力 | 按载荷与加速度 |
| 频率 | 1~30 Hz（视配置） |
| 控制 | 六缸位移闭环+姿态解算 |
| 蓄能器 | 高低压组合（大流量） |
| 清洁度 | NAS 6 级 |
工况与选型计算
算例：某 3 吨负载六自由度平台，单缸最大推力需求 60kN，取工作压力 21MPa，则 A=60000N÷21MPa≈28.6cm²，对应缸径 φ60mm，考虑侧向力与稳定性取 φ70mm（38.5cm²），21MPa 下单缸出力约 81kN。
单缸最大速度 0.15m/s 时流量 Q=38.5cm²×15cm/s×6≈35L/min，6 缸同时动作需 210L/min，实际因运动合成不会同时达到最大速度，按 60% 取 130L/min 配置；阀前蓄能器取 10~20L 以吸收脉动。控制上采用位姿解耦 + 每缸位置闭环（精度 ±0.05mm），系统清洁度 NAS 6 级以内、油温 40±2℃ 以保持解算参数稳定。
安装与调试要点
- 六个缸的安装基座必须按设计坐标精确加工（位置误差 <0.1mm），否则姿态解算会出现系统偏差。
- 每缸配位移传感器（内置或外置），传感器标定需在平台坐标系下进行。
- 伺服阀靠近缸体布置，缩短控制容腔；管路对称布置减少不一致性。
- 平台设机械限位与软限位，防止超出行程造成结构损坏。
- 控制系统需具备位姿解耦算法、安全位返回与急停逻辑。
- 调试按位姿标定（平动+转动）→单缸跟随→多缸协同→动态扫频的顺序进行。
维护与故障处理
- 每次试验前检查油温、压力与传感器零点。
- 每周检查缸体密封、铰接轴承润滑与管路振动。
- 每季度检测污染度（NAS 6 级以内）、更换滤芯，检查蓄能器压力。
- 每半年标定位移传感器与力传感器，检查伺服阀响应。
- 每年做位姿精度复测与安全功能试验（限位、急停、失电保位）。
常见问题
六自由度平台为什么多采用液压驱动？
因为需要同时具备大推力、高刚度与较快响应：电动方案在大推力与高频段受电机与传动限制，而液压通过伺服阀+蓄能器可在紧凑体积内实现大推力与较高频响。
液压振动台响应慢怎么改善？
关键在"流量供给+容积效应"：缩短阀与缸之间的管路、加大阀通径、配置足够的蓄能器组，并降低系统容积模数受含气影响（加强排气），同时优化控制器参数与前馈补偿。
六自由度平台为什么对基座加工精度要求这么高？
平台的姿态是根据六个缸的长度反解出来的，缸的安装坐标是解算模型的一部分。若基座坐标有 1mm 偏差，就会在整个工作空间内引入系统性的位姿误差，并且无法通过标定完全补偿。因此基座加工与装配精度通常按 <0.1mm 控制。
平台出现姿态抖动或"较劲"现象，怎么排查？
先看控制：解耦算法参数、闭环增益是否过高造成振荡；再看传感器：位移传感器零点漂移会导致各缸长度不一致；最后看液压：油液含气、油温波动、伺服阀响应不一致都会造成较劲。典型做法是先把平台置于安全位，逐缸做单缸跟随试验排除个体问题。
