一句话结论：高压液压系统指额定工作压力 21~35MPa 的系统，力密度最高：同样推力所需缸径只有中压系统的 1/2 左右，因此成为行走机械、锻压、冶金、桩工等大功率设备的首选，代价是对元件、油液、密封与清洁度要求更严。

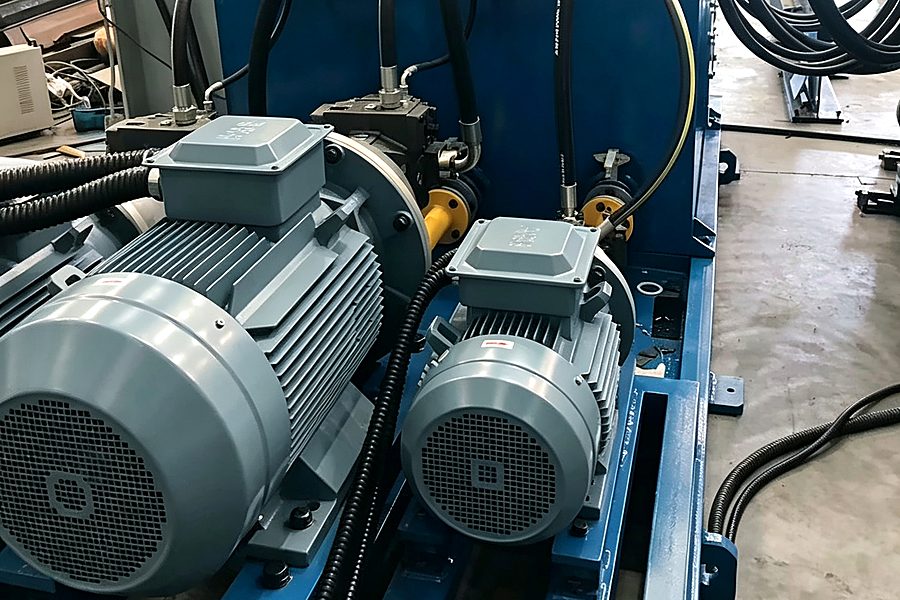

图 11

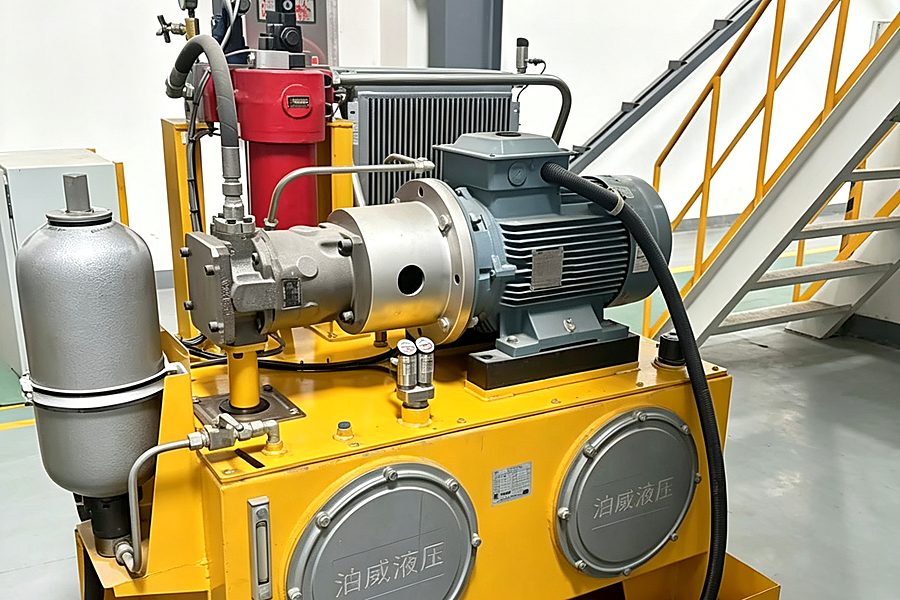

图 12

系统特点

力密度最高（21~35MPa）：同样推力所需缸径仅为中压系统的 1/2 左右，设备结构紧凑、重量轻。
液压泵以柱塞泵为主（变量/负载敏感），效率高、压力等级高，适合大功率连续工作。
对元件与油液要求高：阀组与管路额定压力 ≥31.5MPa，密封需高压组合型，清洁度建议 NAS 7 级。
发热与冲击是主要挑战：需专门设计散热、缓冲与安全泄压，油温控制在 70℃ 以内。

设计与使用要点

强度校核必须做：缸筒壁厚、端部螺纹、焊缝、安装法兰螺栓按峰值压力（额定 1.3~1.5 倍）校核，长行程还要做活塞杆稳定性校核。
清洁度决定寿命：高压系统的阀芯间隙小，建议系统清洁度 NAS 7 级（ISO 16/13），回油过滤 5~10μm，并在关键位置加装在线监测。
密封选型要匹配压力与速度：常用格来圈+斯特封+导向环组合，活塞杆表面镀硬铬 25~50μm、粗糙度 Ra0.2~0.4，配双唇防尘圈。
缓冲与冲击抑制：换向阀选用带缓冲型或加装缓冲阀、蓄能器，压铸/锻压机的快慢速转换用比例阀渐变换向，减小压力冲击与噪声。
发热与冷却：先算压力损失（阀、管路、节流）产生的热量，再按温差选冷却器；油箱容积取泵流量的 3~5 倍并保证散热面积，连续工作建议油冷机。
安全设计不可省：安全阀（溢流阀）、管路防爆阀、蓄能器泄压与止回装置、软管护套与防爆挡板，均按压力容器类设备的规范配置。

高压液压系统类别说明

高压液压系统通常指额定工作压力 21~35MPa 的系统，工程上多取 25MPa、31.5MPa，行走机械上常见 32~35MPa。高压的最大价值是"力密度"：25MPa 下 φ100mm 缸径可输出约 196kN，而 10MPa 下只有 78kN。这意味着在挖掘机、压铸机、锻压机这类功率大、空间受限的设备上，高压是唯一现实的选择。

高压系统对元件与油液的要求显著提高：泵多为柱塞泵（斜盘式变量泵、负载敏感泵、高压齿轮泵）；阀组与管路额定压力一般 ≥31.5MPa，需按峰值冲击校核；密封件需用高压组合密封（格来圈+斯特封+导向环）；油液清洁度建议 NAS 7 级（ISO 16/13）以内，污染是高压系统故障的第一来源。

高压系统的设计要特别关注四件事：①强度——缸筒壁厚、螺纹与焊缝、法兰螺栓都要按峰值压力（常取额定 1.3~1.5 倍）校核；②冲击——换向、切断与负载突变会形成压力冲击，需要缓冲阀、蓄能器或比例阀缓变控制；③发热——高压系统能量密度大，压力损失转化为热量，油温控制（≤70℃）直接影响密封与油液寿命；④安全——高压管路与蓄能器属于危险源，须按规范设置安全阀、防爆阀与泄压程序。上海油威提供高压液压系统与高压液压站/液压泵站的成套设计、制造、改造与调试服务。

高压系统的价值在于"以压力换体积"：21~35MPa 下同样的推力只需很小的活塞面积，因此能做出体积小、重量轻、响应快的执行元件与紧凑的泵站。代价是元件的配合间隙更小、密封与清洁度要求更严、压力冲击与噪声更难处理，维护时的现场判断能力要求也更高。

高压系统的设计复核重点是三件事：一是强度与稳定性（缸筒壁厚、螺纹连接、活塞杆压杆稳定性与疲劳安全系数）；二是冲击与噪声（换向冲击压力峰值可达工作压力的 1.5~2 倍，需用缓冲阀、蓄能器或正确的换向时序吸收）；三是污染控制（高压下颗粒污染物会加速间隙磨损，通常要求系统清洁度 NAS 7 级以内，伺服/比例回路到 6 级）。把这三项在方案阶段算清、在出厂试验中验证，才能真正发挥高压系统的体积与效率优势。

系统组成与关键元件

动力元件：高压柱塞泵（定量/变量、压力切断或负载敏感），单泵到多泵合流，排量按峰值流量与占空比确定。
执行元件：锻造缸筒、镀硬铬活塞杆、车氏/格莱圈组合密封；高压缸需核算疲劳强度与缓冲结构。
控制元件：先导式高压溢流阀、电液比例/伺服阀、插装阀组、平衡阀与双向液压锁，阀块多采用锻造或厚壁板材。
辅助元件：高压蓄能器（皮囊/活塞式）、高压过滤器（5~10μm）、不锈钢高压管路与高压胶管（安全系数≥4）。
冷却与油箱：按功率损失的 20%~30% 配置油冷机/水冷器，油箱容积 2~4 倍流量并保证回油除气时间。
安全与监测：超压保护、油温与污染度报警、缸的行程与压力双重限位，起重与举升类必须配防爆阀。

设计与计算示例

算例：某压制设备要求推力 2000kN、行程 600mm、压制速度 4mm/s、最大冲击压力不超过 38MPa。取工作压力 31.5MPa，则 A=F/p=2000000N÷31.5MPa≈635cm²，对应缸径 D≈φ285mm，取标准 φ300mm（707cm²），31.5MPa 下推力约 2227kN，留有约 11% 余量。压制流量 Q=A×v=707cm²×0.4cm/s×6≈17L/min。

若采用快速下行（100mm/s）的工艺，需要约 424L/min 的瞬时流量，靠加大泵不经济。常规做法是"充液阀+高位油箱"方案：快下时缸上腔直接从充液油箱吸油，泵只提供控制流量；电机按压制工况选 30kW（31.5MPa×63L/min÷0.85），既满足压力又控制了装机功率。

典型参数（高压系统）

参数项	典型范围
系统额定压力	21 / 25 / 31.5 / 35 MPa
常用工作压力	25~31.5 MPa（行走机械 32~35 MPa）
液压泵型式	斜盘式柱塞泵（变量/负载敏感）、高压齿轮泵
电机功率	15~200 kW（按流量与压力核算）
油箱容积	250~1500 L（泵流量的 3~5 倍）
过滤精度	吸油 25~80 μm，回油 5~10 μm
清洁度等级	NAS 7 级（ISO 16/13）
正常工作油温	35~60 ℃，最高不超过 70 ℃
