低压液压系统定制_低压液压站与液压泵站设计与选型

一句话结论：低压液压系统指额定工作压力不超过 7MPa 的液压系统，多用于机床、夹具、升降、包装与轻工设备。它把压力换成了流量与缸径：压力低、元件小、噪声与发热低、成本低，但输出同样推力需要更大的缸径。

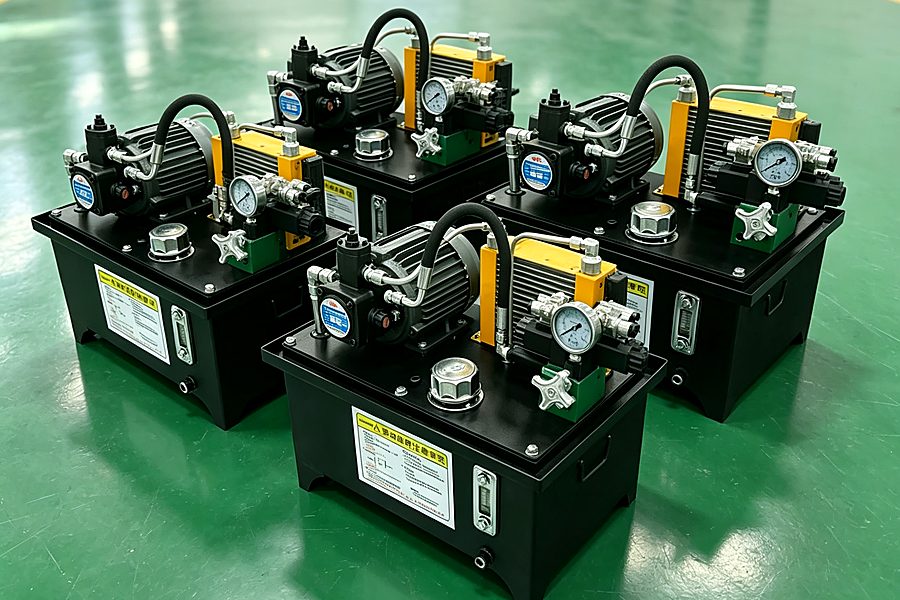

图 7

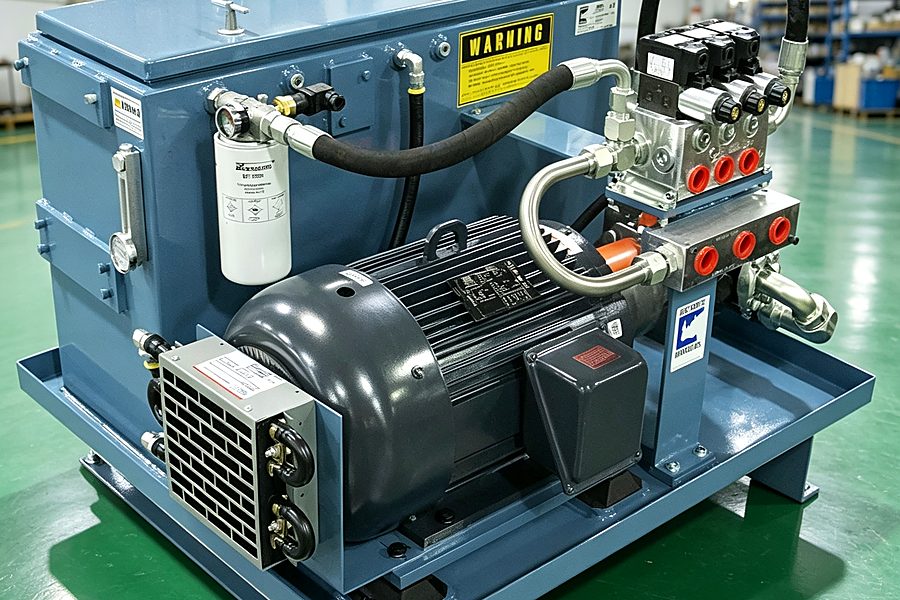

图 8

系统特点

压力等级低（2.5~7MPa），元件耐压低、体积小、噪声与振动小，适合连续运行与精密场合。
同等推力需要更大缸径与更大流量，系统呈"低压大流量"特征，管路通径与油箱容积相应放大。
油温上升慢、发热少，通常只需自然冷却或小功率风冷，散热成本低、维护简单。
元件通用性与互换性好，采购与备件成本低，适合批量配套与多工位设备。

设计与使用要点

先按推力与速度核算缸径与流量：推力 F=压力 p×有效面积 A，速度 v=流量 Q/有效面积 A；低压系统必须用"大缸径+大流量"的思路倒推泵与电机功率。
管路通径按流速取值：吸油管 ≤1.5m/s、回油管 ≤3m/s、压力管 3~5m/s；低压大流量系统切忌按高压习惯选细管路，否则压力损失与发热会成倍增加。
油箱容积按泵流量的 3~6 倍选（连续工作取上限），并保证散热面积；低压系统发热小但不能忽视回油背压与油箱呼吸。
控制方式优先考虑差动快进、蓄能器保压与泄压回路，减小装机功率与油温；夹具类设备建议配压力继电器或蓄能器保证失压保护。
清洁度与过滤等级不可降级：建议回油过滤 10μm、吸油过滤 25~80μm，系统清洁度控制在 NAS 8~9 级，否则低压系统更容易出现阀卡滞与爬行。

低压液压系统类别说明

低压液压系统一般指额定工作压力 ≤7MPa（常用 4~6.3MPa）的液压系统。它由动力元件（低压齿轮泵或叶片泵）、执行元件（液压缸/液压马达）、控制元件（压力阀、方向阀、流量阀）与辅助元件（油箱、过滤器、冷却器、管路）组成。压力等级低带来三个直接好处：元件耐压要求低、噪声与振动小、油温上升慢，因此特别适合机床、夹具、轻工包装、升降机械这类连续工作、对噪声与精度敏感的设备。

低压系统的设计逻辑与高压系统不同：同样要输出 50kN 推力，7MPa 下需要约 95cm² 的活塞面积（约 φ110mm 缸径），而 25MPa 下只需约 20cm²（约 φ50mm 缸径）。因此在低压系统里，缸径、流量与管路通径是主要矛盾，系统往往呈现"低压大流量"的特征：泵排量偏大、管路通径偏大、油箱与散热面积需要相应放大，而液压泵与阀体体积反而更小、更经济。

低压液压系统的节能与稳定性，很大程度上取决于"按需供油"。常见做法包括：采用变量叶片泵或有级变量柱塞泵、用蓄能器吸收峰值流量、快进时大流量回油路差动连接、工进时用小流量泵保压。对于动作频次高的机床类设备，还可以采用双泵（高低压组合）或油电伺服方案，把低压系统的能耗进一步降下来。上海油威提供低压液压系统与低压液压站/液压泵站的成套设计、制造与改造，可按设备节拍与安装空间做非标集成。

从全生命周期成本看，低压系统的优势集中在三处：一是元件价格与备件库存成本低，齿轮泵、叶片泵、常规换向阀与密封件在市场上通用性极强，停机待件时间通常能控制在 1~2 天；二是管路与阀块的加工精度要求相对宽松，采用 20# 冷拔无缝钢管、卡套接头或焊接式管接头即可满足 2.5~7MPa 的密封要求；三是维护门槛低，现场电工与机修人员凭压力表读数就能完成大部分故障判断，不需要专门的伺服调试能力。

典型配置的设计顺序建议按"推力→缸径→流量→泵与电机→油箱与散热→控制方式"逐级推导：先用最大负载与安全系数定缸径，再用动作速度定流量，随后按泵的容积效率与电机效率核算功率，最后按泵流量的 3~6 倍确定油箱容积并校核散热面积。低压系统"压力低、缸径大、流量大"的特点决定了管径与油箱往往比同推力的高压系统更大，布置空间要在方案阶段就留足，避免后期返工改管。

系统组成与关键元件

动力元件：低压齿轮泵（成本低、耐污染，适合 2.5~4MPa）或变量叶片泵（噪声低、可调压，4~7MPa 连续运行更省电）。
执行元件：单作用/双作用液压缸为主，缸径常用 φ40~φ200mm；夹具类多用 φ32~φ80mm 小缸，升降类多用 φ100~φ200mm。
控制元件：电磁换向阀 + 溢流阀（或电磁溢流阀）+ 减压阀 + 单向节流阀；多缸系统再加顺序阀或分流阀。
辅助元件：油箱 40~400L、吸油过滤 25~80μm、回油过滤 10~25μm、空气滤清器、液位计与油温表。
保压与安全：蓄能器（0.6~4L 皮囊式）用于保压与峰值补油，压力继电器或压力传感器做失压联锁。
电气控制：PLC 或继电器逻辑，含动作互锁、油温报警与过滤器堵塞报警；夹具类建议加装双手启动与安全门联锁。

设计与计算示例

算例：某装配工位要求推力 30kN、行程 300mm、工进速度 3m/min、快退速度 6m/min。取工作压力 5MPa，则活塞有效面积 A=F/p=30000N÷5MPa≈60cm²，对应缸径 D=√(4A/π)≈8.7cm，圆整选 φ90mm（面积 63.6cm²），实际推力 5MPa×63.6cm²=31.8kN，满足要求且有 6% 余量。工进流量 Q=A×v=63.6cm²×300cm/min÷1000≈19.1L/min。

按上述结果选 20L/min 变量叶片泵，电机功率 P=p×Q/(60×η)=5MPa×20L/min÷(60×0.8)≈2.1kW，再乘 1.15 的储备系数取 2.5kW 标准机型。油箱容积取泵流量的 4~5 倍即 80~100L，低压系统发热量小，一般只需自然冷却；若连续工作油温超过 60℃，再加装 0.5~1kW 风冷却器即可。

典型参数（低压系统）

参数项	典型范围
系统额定压力	2.5 / 4 / 6.3 / 7 MPa
常用工作压力	3~5 MPa（夹具取 2.5~4 MPa）
液压泵型式	齿轮泵、叶片泵（变量叶片泵可节能）
电机功率	0.75~7.5 kW（按流量与压力核算）
油箱容积	40~400 L（泵流量的 3~6 倍）
过滤精度	吸油 25~80 μm，回油 10~25 μm
清洁度等级	NAS 8~9 级（ISO 19/16~17/14）
正常工作油温	30~60 ℃，最高不超过 65 ℃
