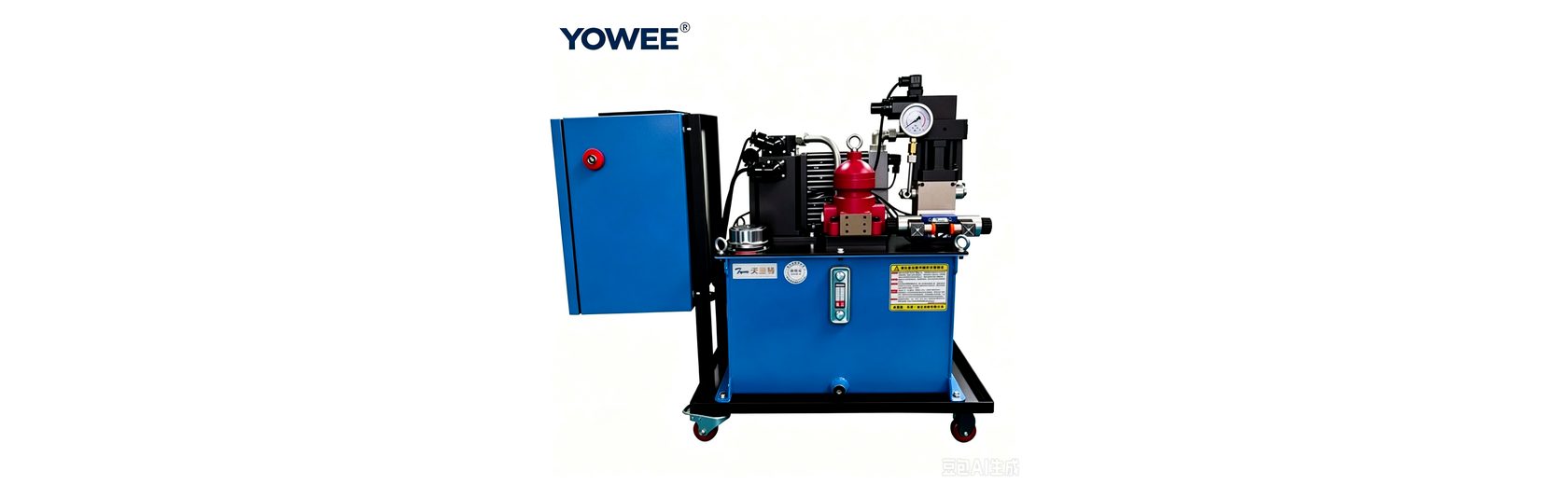

图 70一句话结论：精密压装伺服液压系统以位置-力双闭环完成压装、铆接、整形等工序，可实现力-位移曲线实时监控与质量判定，广泛用于汽车零部件与电机装配线。
应用场景与工况
自动化装配线，节拍 5~60 秒/件；压装质量直接影响总成性能，通常要求全过程曲线可追溯。
精密压装（轴承、衬套、销轴、密封圈）对力与位置的双重控制要求很高：既要精确控制压装力（避免压伤工件），又要监控压入深度与速度曲线。伺服液压能同时满足这两点，因此在中高端装配线上替代了普通液压压机。
这类设备多在洁净装配车间运行，节拍 5~30 秒/件，且需要与自动化线体、MES 系统通讯，把每件的力-位移曲线上传做质量追溯。
图 70系统特点
- 曲线可编程与实时监控：位置-力曲线可判定过盈量、压入深度与异常阻力。
- 高精度力控：力控制精度可达满量程 ±1% 以内，保证压装力一致。
- 柔性切换：不同产品调用不同曲线与参数，适应多品种混线生产。
设计与使用要点
- 按最大压装力与行程选缸径、压力与传感器量程，传感器量程按最大力的 1.2~1.5 倍选以保证小力段精度。
- 采用位置-力双闭环并实现模式平滑切换（位置控制接近、力控制压入），避免冲击与超调。
- 建立曲线判定规则：包含最终力、压入深度、曲线斜率突变与包络区间，实现自动合格判定。
- 机械同轴度与工装刚性是精度前提：偏载会造成力值异常与曲线畸变。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 14~25 MPa |
| 压装力 | 5~500 kN |
| 力精度 | ±0.5%~±1% FS |
| 位移精度 | 0.01 mm 级 |
| 控制 | 位置-力双闭环 |
| 功能 | 曲线监控+自动判定 |
工况与选型计算
算例：某压装机需 60kN 压装力、压入速度 2~20mm/s、位置精度 ±0.02mm。取系统压力 18MPa，则 A=60000N÷18MPa≈33.3cm²，对应缸径 φ65mm，取 φ70mm（38.5cm²），18MPa 下出力约 69kN。
最大速度 20mm/s 时流量 Q=38.5cm²×2cm/s×6≈4.6L/min，选伺服泵排量 5mL/r（2000r/min 时约 10L/min）留有 2 倍余量；电机扭矩按 T=p×V/(2π÷η)=18×5÷(2π÷0.85)≈12.2N·m 选型，取额定 14N·m 的伺服电机。闭环周期 ≤1ms，位移用磁栅或光栅（分辨率 0.001mm），压力传感器精度 ≤0.5% FS。
安装与调试要点
- 压头与工件的平行度 ≤0.05mm/100mm，偏载会造成压装力不均与缸杆别劲。
- 位移传感器安装需与压装方向平行，测量基准固定在下模或工件上，避免结构变形引入误差。
- 压力传感器安装在靠近缸的进油侧，减少管路阻力对测量的影响。
- 伺服阀前设 3~5μm 过滤并配压差报警，阀块尽量靠近缸体。
- 控制系统支持曲线上下限判定、超差剔除与数据上传（MES）。
- 调试先用标准件做力标定与位移标定，再验证曲线重复性（连续 50 件偏差 ≤2%）。
维护与故障处理
- 每班检查力/位移零点与油温，异常先复位再检查传感器。
- 每周检查伺服阀前过滤器压差、缸口渗漏与压头平行度。
- 每季度检测污染度（NAS 6~7 级）、更换滤芯。
- 每半年校验传感器与伺服阀零位，检查蓄能器压力。
- 每年备份控制器参数并做精度复测（力 ±0.5% FS、位移 ±0.02mm）。
常见问题
伺服压装比气动/电动压装好在哪里？
伺服液压在同等体积下能提供更大的压装力并保持高精度闭环控制，同时曲线可编程可追溯，适合大吨位、高节拍且要求质量数据留存的场合；小力、短行程的工序则可用伺服电缸。
压装曲线异常如何判断原因？
按曲线特征判断：起始段力上升过快多为对中不良；中段斜率突变多为过盈量或毛刺异常；末段力不足多为行程未到位或系统压力不足。建议结合历史曲线与工件检测结果建立判定阈值。
伺服压装与气动/电缸压装怎么选？
按吨位与控制要求划分：20kN 以下、节拍快的场合气动或电缸更经济；50kN 以上、需要长时间保压或精确力控的场合伺服液压更合适；伺服液压还能在行程末端实现精确的力保持，这是气动难以做到的。（此处不含选型工具，仅作为工程经验判断。）
压装曲线出现过冲或振荡，如何处理？
先降增益：位置环与力环的增益过高会引起振荡，尤其当机械刚度不足时。再检查反馈质量：位移传感器安装松动、压力传感器位置过远都会引入滞后。最后检查液压：系统含气、油温波动与伺服阀零漂也会造成压力抖动。按"增益→反馈→油液"顺序排查通常能解决。
