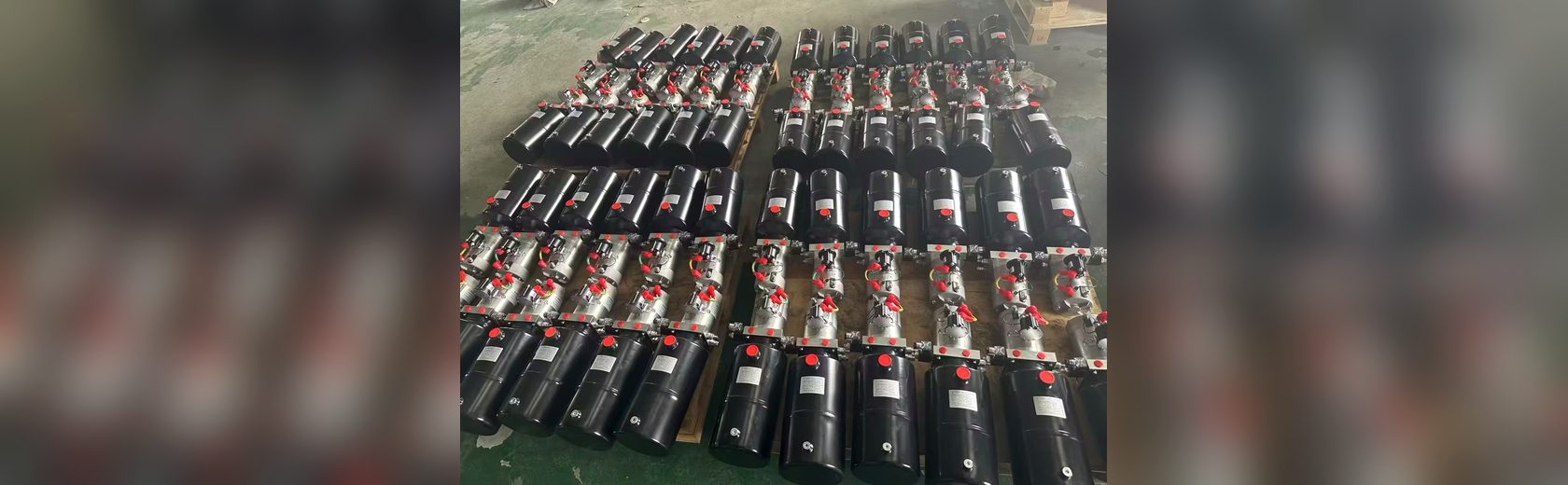

图 64一句话结论：为自动化生产线多个工位集中供油的液压动力单元，压力 7~16MPa，特点是多工位同时动作、瞬时流量需求大、要求压力稳定与在线可维护，常配蓄能器与冷却机组。
应用场景与工况
一条产线上有 5~20 个夹紧、压装或顶升工位，动作时序由 PLC 统一调度；多工位同时动作会造成瞬时流量冲击，压力波动会直接影响工位动作精度与整线节拍。
自动化产线的集中供油单元同时服务 5~20 个工位（夹紧、压装、顶升、翻转），由 PLC 统一调度动作时序。压力 7~16MPa，特点是"瞬时流量冲击大、压力稳定性要求高、停机成本高"，因此常配蓄能器组与在线可维护的过滤系统。
产线的产能取决于节拍，而节拍又受液压动作时间制约；一旦液压故障导致停线，损失按分钟计。因此集中供油单元通常配置液位、油温、污染度监测与报警接口，并把滤芯更换设计成不停机操作。
图 64系统特点
- 集中供油+分区控制：一台泵站通过主油路与分区阀块向各工位供油，各工位压力可独立减压调节。
- 蓄能器削峰填谷：吸收多工位同时动作的瞬时流量，减小泵规格与压力波动，并兼作停电保压。
- 在线可维护：过滤器带堵塞报警与在线切换，油位与油温实时监测，减少产线停机时间。
设计与使用要点
- 按"同时动作的工位数×单工位流量"核算峰值流量，用蓄能器补足峰值与均值之差，避免按峰值选大泵。
- 压力稳定性靠分区减压与蓄能器共同保证：关键工位建议单独减压阀+压力表，便于逐台调校与故障隔离。
- 油温与清洁度纳入日常管理：集中供油系统污染扩散快，建议整机 10μm 回油过滤并每季度检测污染度。
- 管路布置要便于扩展与检修：主油路采用环形或分区支路、快换接头与明确标识，后期加装工位不必清空全系统。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 7~16 MPa |
| 峰值流量 | 30~120 L/min |
| 蓄能器 | 4~20 L（皮囊式） |
| 主油路口径 | DN20~DN32 |
| 油温控制 | 40~55 ℃（风冷/油冷） |
| 清洁度 | NAS 7~8 级 |
工况与选型计算
算例：某产线 10 个工位，其中 6 个工位同时动作，单工位流量 8L/min，则峰值流量 48L/min；单工位压力 10MPa。若按峰值选泵需 50L/min（电机约 12kW），改为"泵 32L/min + 20L 蓄能器组"后，电机功率降至约 7.5kW，且蓄能器还能在停电时保压。
压力稳定性：各工位设独立减压阀（如夹紧 6MPa、压装 12MPa），主油路压力波动控制在 ±0.3MPa 以内；系统油温按装机功率的 20%~30% 配置冷却，油箱容积取泵流量的 3~4 倍（约 120L），并配在线污染度监测（目标 NAS 7~8 级）。
安装与调试要点
- 主管路采用环形或分区支路布置，便于后期增加工位而不必清空全系统。
- 各工位支路设独立减压阀与压力表，关键工位加流量监测，便于故障隔离。
- 过滤器带压差发讯并采用双筒在线切换结构，做到不停机换芯。
- 蓄能器组靠近主阀块布置，配截止阀与排油阀，充氮压力按工作压力的 60%~70%。
- 控制系统设时序互锁与压力监控，压力异常自动暂停动作并报警。
- 调试做时序联调、峰值流量测试与连续运行油温试验。
维护与故障处理
- 每周检查各工位压力与动作时间，偏差 >5% 检查减压阀与支路。
- 每月检查蓄能器压力与过滤器压差，检查油温控制。
- 每季度检测污染度、在线切换换芯并检查管路振动。
- 每半年检查冷却器、密封与电气联锁功能。
- 每年做蓄能器检验与系统标定，更新备件清单。
常见问题
集中供油系统中某个工位压力不足怎么查？
先在工位减压阀前后测压：若进口压力正常而出口偏低，说明减压阀失调或该支路流量不足；再检查支路管径、快换接头与工位电磁阀内漏，必要时临时关闭其他工位验证是否为总流量不足。
多工位同时动作时压力波动大如何解决？
典型方案是加装蓄能器削峰，或采用变量泵/负载敏感系统按需供油；同时优化 PLC 时序，把可错开的动作分散到不同时间段，能显著减小泵规格与压力波动。
集中供油系统中某个工位压力不足怎么定位？
先在工位减压阀前后测压：进口压力正常而出口偏低，说明减压阀失调或支路流量不足；若进口压力本身就偏低，则问题在主油路（泵流量不足、主管路过细、其他工位抢流量）。进一步可临时关闭其他工位验证，确认是否属于总流量不足。
为什么要用蓄能器而不是直接选大泵？
产线的峰值流量只出现在几个工位同时动作的瞬间（通常几十秒），其余时间流量需求低。用蓄能器削峰可以让泵按平均流量选择，降低装机功率、减少发热与电费；同时对瞬间大流量动作的响应更快，还能在短时断电时保持压力。
