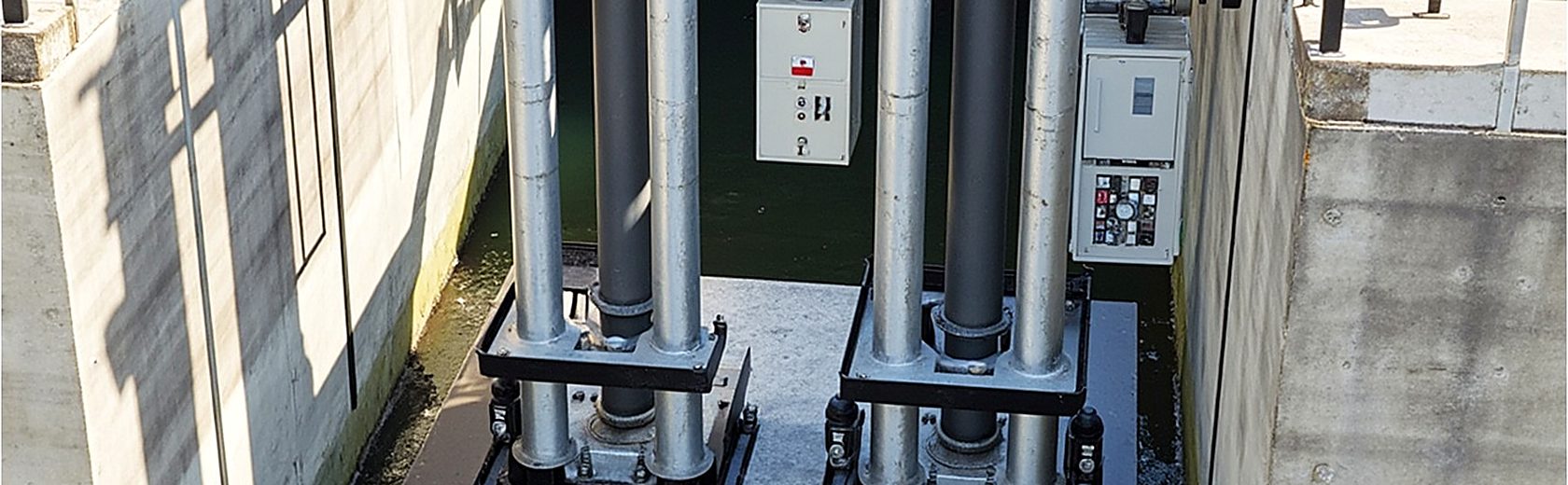

图 38一句话结论：液压启闭机用于水库闸门、船闸、泵站闸门的开启与关闭，工作压力 10~16MPa，核心是双缸同步、长期可靠与断电应急操作。
应用场景与工况
水利工程现场，设备长期户外、潮湿、温差大，检修不方便；闸门启闭可能一年数百次，也可能长期处于某一开度保压。
液压启闭机用于水闸、泵站、船闸与污水处理厂的闸门启闭，行程可达数米，启闭力从几百千牛到数千千牛，通常采用双缸同步。工作特点是"长期静止 + 偶尔动作"，有的闸门一年只动作几十次，但每次动作都必须可靠。
户外水工环境对液压系统是严峻考验：湿度高、温差大、汛期水位变化剧烈，且设备常年无人值守。因此系统需要具备防潮加热、防雷接地、远程监控与故障告警能力，并对长期停机后的密封粘连、油液含水做专门维护。
图 38系统特点
- 双缸同步要求高：闸门为刚性结构，两缸不同步会造成门体扭曲、密封损坏甚至卡阻。
- 长期保压与防腐：闸门在某一开度长时间保压，液压锁与防腐是设计要点。
- 应急操作要求：断电或故障时需能手动/应急启闭，保证防洪安全。
设计与使用要点
- 按闸门自重、水压力与水封摩擦力计算总启闭力，考虑淤积与冰冻等极端工况，安全系数 ≥1.5。
- 同步方案：机械同步（齿轮齿条/同步轴）或液压同步（分流阀、同步缸），重要工程建议伺服闭环同步。
- 配置液压锁、防爆阀与手动泵（或蓄能器）应急回路，满足断电启闭要求。
- 户外防腐与防雷：缸体与管路做重防腐处理，电控箱防潮防雷，油品选择抗乳化长寿命型。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 10~16 MPa |
| 启闭力 | 100~3000 kN |
| 同步精度 | ≤±5 mm |
| 应急 | 手动泵/蓄能器 |
| 防腐 | 重防腐+防潮电控 |
| 控制 | PLC+编码器同步 |
工况与选型计算
算例：某闸门启闭力需求 2×500kN，行程 4 米，启闭速度 0.2m/s。取系统压力 16MPa，则单缸面积 A=500000N÷16MPa=312cm²，对应缸径 φ199mm，取 φ200mm（314cm²），16MPa 下单缸推力约 502kN。
单缸流量 Q=314cm²×12cm/s×6≈22.6L/min，双缸合计 45L/min，选 50L/min 泵，电机功率 P=16×50÷(60×0.8)≈16.7kW，取 18.5kW。行程 4 米时需按欧拉公式复核活塞杆稳定性（长行程建议杆径加大到 φ140~φ160mm 并加中间支承），同步精度靠分流阀或位移闭环控制在 ±5mm 以内。
安装与调试要点
- 双缸安装的平行度与同轴度必须严格控制，长行程缸建议加中间导向支承。
- 每条支路配液压锁或平衡阀，并设手动应急泵，停电时可人工启闭。
- 电控箱做防潮加热（湿度控制），并配备用电源或 UPS 保障信号与告警。
- 管路与缸体做重防腐（镀锌+涂层），靠近水面的部件采用不锈钢材质。
- 设上下限位、闸门开度指示与荷重监测，接入远程监控平台。
- 调试做双缸同步试验、满载启闭试验与停电应急试验，并做长期保位观察。
维护与故障处理
- 每月动作一次（即使不使用），防止密封件粘连与油膜流失。
- 每季度检查液压锁/平衡阀、防腐涂层与电控防潮情况，重点在汛期前后。
- 每半年检测油液水分与污染度，户外设备水分超标需换油。
- 每年做同步精度复核与结构性检查（销轴、支座、焊缝）。
- 每年检查应急手动泵与备用电源可靠性，并做一次实际演练。
常见问题
液压启闭机双缸不同步怎么办？
先测两缸行程与压力差异，再检查同步回路（分流阀磨损、节流孔堵塞、编码器故障）与机械连接。重要闸门建议增加闭环同步控制并设置超差报警与停机保护。
闸门液压系统长期不用如何维护？
长期停用时应：①每月动作一次，让密封与导向面保持润滑；②保持液压锁与防爆阀动作可靠；③检测油液含水与清洁度；④检查防腐涂层与密封件老化情况，雨季前重点排查电控防潮。
启闭机长行程油缸为什么要复核活塞杆稳定性？
长行程缸的活塞杆受压时属于细长杆件，容易发生失稳（弯曲），失效速度比强度破坏更快。按欧拉公式核算时，稳定性取决于杆径、支承系数（固定/铰支）与行程；工程上常通过加大杆径、增加中间支承或采用双作用柱塞结构来提高稳定性。
户外启闭机长期不用，需要注意什么？
三点：一是定期动作（每月一次）让密封件保持润滑、防止粘连；二是保持液压锁与制动可靠、检查管路有无渗漏；三是检测油液含水与防腐涂层，雨季前后重点检查电控防潮与接地。长期停机后再启动应先空载试动作，确认无异常再带闸门运行。
