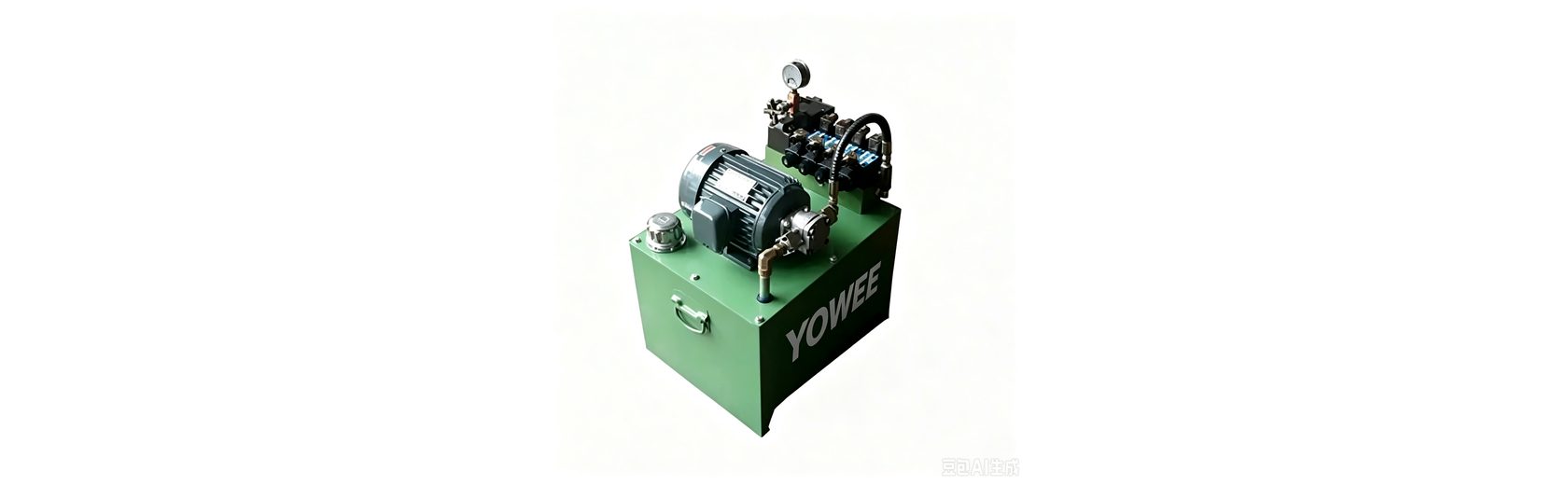

图 23一句话结论：液压裁断机（皮革、海绵、纸板、包装材料裁断）采用低压大流量系统，压力 5~7MPa，典型动作是"快下—慢切—保压—快速回程"，要求切割面平整、行程可调、安全防护可靠。
应用场景与工况
轻工行业大批量生产，节拍 5~20 秒/次；裁断面积可达 1m×2m，需要较大推力与较快的空行程速度。
裁断机（裁料机）用于皮革、无纺布、纸板、橡胶与包装材料的裁切，液压系统驱动裁刀上下运动，行程几十到两百毫米，节拍常在 10~30 次/分钟。裁切瞬间存在明显的冲击负载，负载在极短行程内急剧上升，因此系统需要在保证压力的同时具备缓冲与快速回程能力。
这类设备多为人工上下料，安全是首要考虑：必须配置双手按钮或光幕、裁刀下落区域防护，并在液压回路上保证断电时裁刀不因自重下落（用液压锁或平衡阀）。
图 23系统特点
- 快下与慢切两段速度：空行程快速下压（提高效率），接触料层后转为慢速切割，保证切面质量。
- 低压大流量：裁断面积大时所需推力大，同时要保证空行程速度快，常采用双泵或差动回路。
- 安全要求高：裁断区为高危区域，必须配置双手操作、光栅或安全阀防止误动作伤人。
设计与使用要点
- 按裁断宽度与料层强度计算裁断力，确定缸径与压力；低压系统多用多缸并联或大缸径结构。
- 采用差动快下回路，把空行程速度提高 2~3 倍，显著缩短节拍并降低装机功率。
- 慢切段用回油节流或比例阀控制速度，避免"爆切"造成断面拉毛与刀具损伤。
- 行程与压力双限位：设置机械限位+行程开关+压力上限，防止压坏刀模与机架。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 5~7 MPa |
| 裁断力 | 50~500 kN |
| 流量 | 16~63 L/min |
| 空行程速度 | 按节拍设计 |
| 回程 | 快速回程+机械限位 |
| 安全 | 双手/光栅+安全阀 |
工况与选型计算
算例：某裁断机裁切力需求 120kN、裁刀行程 120mm、裁切速度 30mm/s、回程 60mm/s。取压力 6.3MPa，则 A=120000N÷6.3MPa≈190cm²，对应缸径 φ156mm，取 φ160mm（201cm²），6.3MPa 下裁切力约 127kN。
裁切流量 Q=201cm²×3cm/s×6≈36.2L/min，选 40L/min 泵；电机功率 P=6.3×40÷(60×0.8)≈5.25kW，取 5.5kW。回程采用差动回路可把回程流量降到 20L/min 左右，同时把回程时间缩短到 2 秒以内；油箱取 160~200L 并配风冷却器，保证连续裁切时油温不超过 55℃。
安装与调试要点
- 裁刀导向机构与缸的同轴度必须保证，偏载会造成刀口碰刃与缸杆弯曲。
- 下压行程末端设缓冲（缸内置缓冲或回油节流），减少裁透瞬间的冲击噪声与振动。
- 必须设液压锁或平衡阀，保证断电停机时裁刀不会因自重下落；急停时应能立即停止下压。
- 安全回路独立：双手启动、光幕与液压阀联锁，任一保护动作立即切断下压电磁阀电源。
- 压力可调且带锁定，避免操作者随意提高压力造成刀口与结构过载。
- 调试时先用软材料试裁，确认行程与缓冲参数后再做满负荷试验。
维护与故障处理
- 每班检查刀口紧固与下压行程是否到位，行程漂移会造成裁不透或切伤垫板。
- 每周检查液压锁/平衡阀动作与裁刀保位能力（停机 10 分钟观察裁刀是否下沉）。
- 每季度更换回油滤芯并检查油温控制，裁切冲击会产生额外的压力脉动。
- 每半年检查缸密封与缓冲装置，冲击工况下密封件寿命通常比连续工况短 20%~30%。
- 每年检测油液污染度与黏度，并复核安全保护动作的可靠性。
常见问题
液压裁断机下压无力怎么回事？
优先检查系统压力（溢流阀设定、泵磨损）、是否有内泄漏（缸密封、阀内漏）与油温是否过高；若空行程速度正常而切割无力，多为压力不足而非流量问题。
裁断机可以用伺服液压系统吗？
可以。采用伺服电机驱动定量泵，按动作阶段调整流量，空行程快、切割慢，节拍与能耗都优于定量泵方案；同时可降低油温，适合连续高强度生产。
裁断机为什么必须装液压锁或平衡阀？
裁刀与压板属于垂直负载，一旦管路破裂或断电，仅靠换向阀中位封闭无法可靠保位，裁刀会在自重与工件反力作用下下落，造成人身伤害。液压锁（液控单向阀）或平衡阀能在断油时锁定回路，同时防止回程过程中的失控下落。安全回路还应与急停、光幕联动。
裁切时听到"闷响"并伴随压力表跳动，是正常现象吗？
轻微的压力脉动属正常（裁透瞬间负载突变），但明显闷响与大幅跳动说明存在两个问题之一：一是系统含气，需排气并检查吸油管；二是缓冲不足，需调整缸端缓冲或回油节流。长期冲击会加速密封与焊缝疲劳，应尽早处理。
