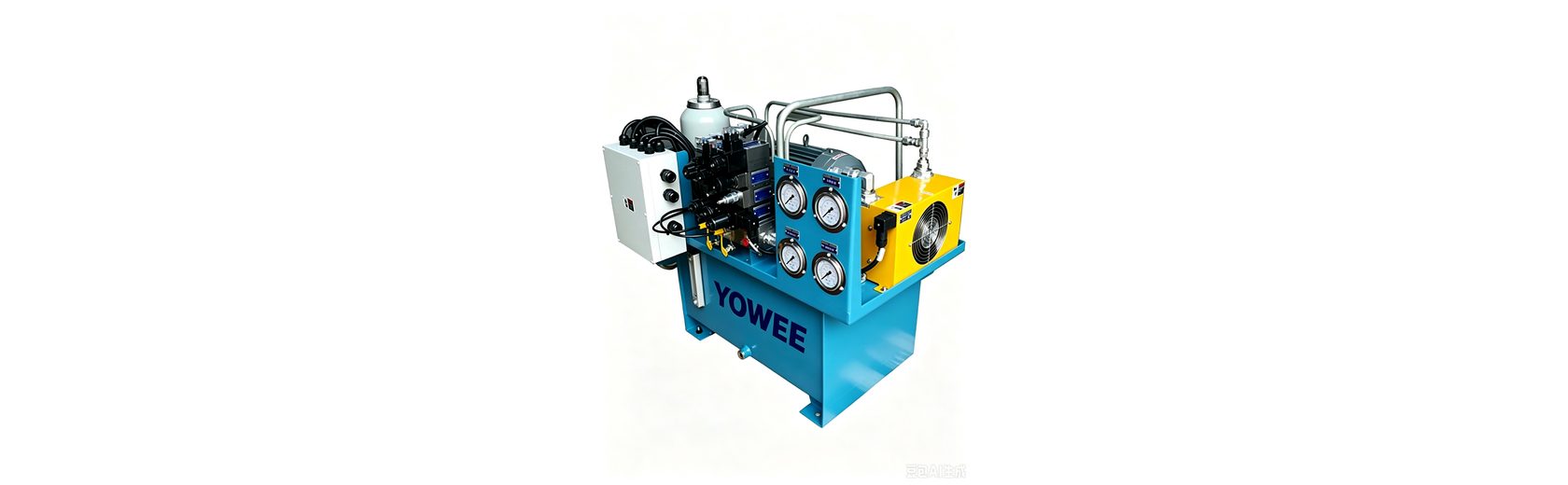

图 31一句话结论：液压折弯机通过两只主缸驱动滑块下行完成板料折弯，工作压力 16~20MPa（中小型机型常用中压 14~16MPa），核心指标是滑块同步精度、下死点重复精度与挠度补偿。
应用场景与工况
钣金加工车间，板厚 0.5~12mm、长度 1~6m；一个班次动作上千次，对滑块平行度、后挡料定位与角度一致性要求严格。
折弯机的滑块在"快速下压—工进折弯—保压—回程"中反复动作，节拍常在 8~20 秒。折弯精度取决于两端油缸的同步与滑块下死点的重复定位，因此系统对同步性、下死点保压与速度切换的平稳性要求很高。
车间里折弯机常与激光切割、焊接工序相邻，粉尘与飞溅多；设备多为多人操作，安全光幕、脚踏与模具保护是必备配置。液压系统还要求"慢速接近"功能：滑块接近板材时自动降速，防止压手与模具损伤。
图 31系统特点
- 双缸同步是精度关键：不同步会造成折弯角度两侧不一致、板料扭曲。
- 需按板厚与长度调节压力：压力过高会使机床变形、模具受损，过低则折不到位。
- 常配挠度补偿（工作台加凸）与后挡料伺服定位，保证长板折弯角度一致。
设计与使用要点
- 按最大折弯力（与板厚平方、长度成正比）选择缸径与压力，注意不同材质换算系数（不锈钢约为碳钢的 1.5~2 倍）。
- 同步方案按精度要求选择：机械同步（扭轴）可靠、成本低；液压同步阀/同步缸精度中等；伺服同步可达高精度。
- 下死点重复精度靠液压与机械双重保证：油缸行程靠机械限位或编码器闭环，液压系统需保证压力稳定。
- 油温与清洁度：连续折弯应配风冷或油冷，保持油温稳定以维持速度与压力重复性；回油过滤 10μm。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 14~20 MPa |
| 折弯力 | 400~4000 kN |
| 流量 | 25~100 L/min |
| 电机功率 | 11~45 kW |
| 同步精度 | 按机型（扭轴/液压/伺服） |
| 油温 | 35~55 ℃ |
工况与选型计算
算例：某 120 吨折弯机，两缸公称力合计 1200kN，系统压力 16MPa，则单缸面积 A=600000N÷16MPa≈375cm²，对应缸径 φ218mm，取 φ220mm（380cm²），两缸合计 1216kN，满足公称力要求。
空程下行速度取 100mm/s 时需要的流量 Q=380cm²×10cm/s×6×2≈456L/min，为此采用"双泵+充液阀"或"泵+蓄能器"方案，泵按工进工况选 40L/min，电机功率 P=16×40÷(60×0.8)≈13.3kW，取 15kW；工进速度 8mm/s 时流量约 36L/min，下死点保压 1~3 秒由蓄能器与压力继电器维持。
安装与调试要点
- 两缸同步优先用机械（扭轴/同步轴）+ 液压同步阀组合，同步误差控制在 0.05mm 以内以保证折弯角度。
- 下死点设机械挡块或死挡定位，液压保压作为辅助，避免全部依赖液压保压造成精度漂移。
- 快下与工进切换点由数控系统按模具高度设定，切换时先减速再切换压力。
- 安全光幕、脚踏与下压电磁阀联锁，任一保护动作立即停止下压并回程。
- 油温控制按装机功率的 20%~30% 配置，避免油温升高导致速度与同步性漂移。
- 调试时用角度尺与百分表测量两端同步与下死点重复精度，并记录作为基准。
维护与故障处理
- 每班检查油温与两端同步，折弯角度波动常与油温变化相关。
- 每周检查下死点重复精度与保压能力，压降明显需检查阀内泄。
- 每季度检测油液清洁度、更换回油滤芯并检查扭轴/同步机构润滑。
- 每半年检查蓄能器充氮压力与冷却器换热能力。
- 每年校验数控系统的压力与位置参数，检查缸密封与导向磨损。
常见问题
折弯机滑块不同步是什么原因？
可能来自：同步机构磨损（扭轴扭曲/连杆间隙）、同步阀卡滞或内漏、两缸密封磨损不均、比例阀输出不一致。先测两缸行程差与压力差，再分别排查液压与机械部分。
折弯机压力不够折不到位怎么办？
先确认材料与板厚对应的理论折弯力是否超限，再看系统压力设定与泵磨损情况；若压力正常但折不到位，多为下死点设定或挠度补偿问题，而非液压压力不足。
折弯机折出的角度两端不一致，怎么判断是液压还是机械问题？
先做静态试验：滑块停在中间位置测量两端高度差。若静态就存在偏差，多为机械同步机构（扭轴、同步轴、导轨镶条）问题；若静态正常而折弯时出现偏差，则可能是两缸压力/流量不均（分流阀失调、比例阀零位漂移）或偏载过大。按"静态→动态"两步判断能快速定位。
折弯机的下死点精度靠液压保压还是机械死挡？
推荐"机械死挡为主、液压保压为辅"。机械死挡的重复定位不受油温与内泄影响，长期稳定；液压保压用于补偿板料回弹与提供折弯力，但压力波动会带来 ±0.02mm 级的位置变化。高精度折弯机通常两者并用，并在温升明显时重新标定。
