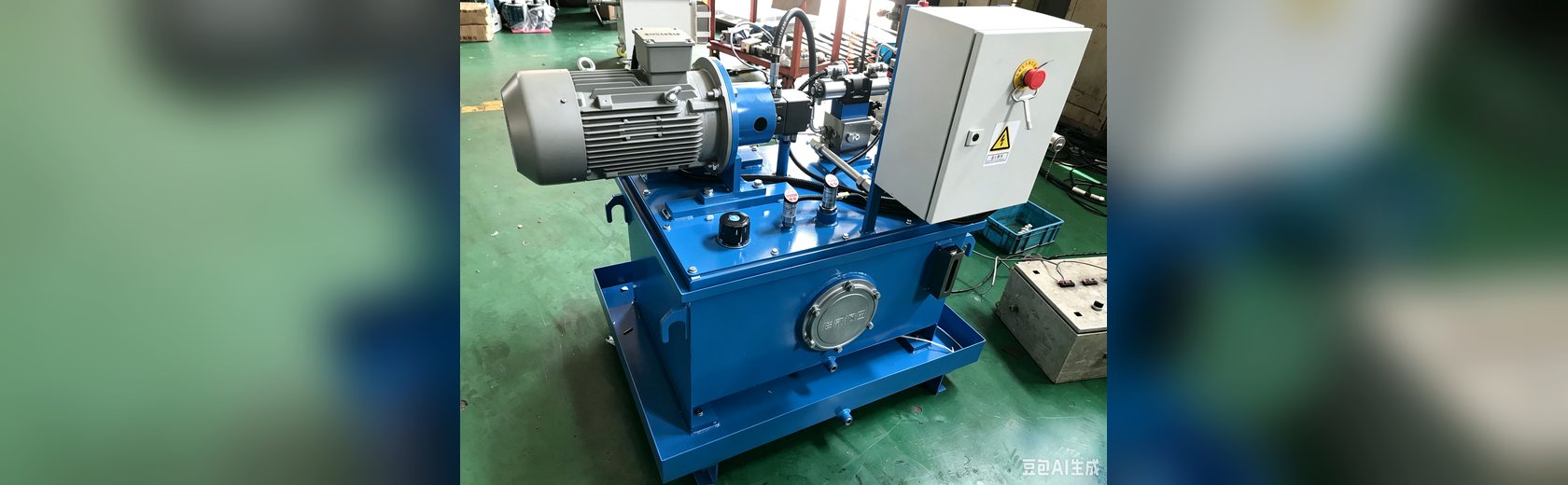

图 48一句话结论：冶金设备液压系统（连铸、轧机 AGC、炉前、剪切）工作压力 25~31.5MPa，特点是高温辐射、粉尘、连续 24 小时运行，并要求极高的可靠性与控制精度。
应用场景与工况
钢铁厂连铸机、热轧/冷轧机组、加热炉与剪切机；环境温度高（辐射热）、氧化铁皮与粉尘多、停机成本极高。
连铸机的液压系统服务于结晶器振动、扇形段辊缝调整、中间包滑动水口、事故闸板与大包回转台等部位，压力常在 21~28MPa。高温辐射、水汽与粉尘是常态，设备必须长期连续运行（连铸一停就是重大损失）。
连铸区附近的液压站通常要求采用抗燃液压液（水乙二醇 HFC 或脂肪酸酯 HFD）以降低火灾风险，同时对密封材质、软管与涂层提出专门要求。系统必须配备双泵或备用回路，并保证油温与液位在受控范围内。
图 48系统特点
- 连续运行不可中断：系统需具备冗余（双泵、双过滤回路）与在线检修能力。
- 控制精度要求高：AGC（自动厚度控制）要求毫秒级响应与高精度位置/压力闭环。
- 高温与污染环境：需耐高温密封、防火液压油（部分场合）与强过滤配置。
设计与使用要点
- AGC 等关键回路建议采用伺服阀/高频响比例阀+位移传感器闭环，并配置高压蓄能器抑制压力波动。
- 冗余设计：泵组、过滤器、冷却器均可在线切换；关键阀台设置旁路便于不停机更换。
- 高温对策：缸体加隔热罩或水冷套、密封选 FKM 等耐高温材质、油箱与管路远离热源，油温 ≤60℃。
- 污染控制：采用双级回油过滤+磁性滤芯，定期检测清洁度（NAS 7 级），并防止氧化铁皮进入油箱。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 25~31.5 MPa |
| 控制 | 伺服/高频响比例阀闭环 |
| 流量 | 100~600 L/min |
| 冗余 | 双泵+双过滤在线切换 |
| 油温 | ≤60 ℃ |
| 清洁度 | NAS 7 级 |
工况与选型计算
算例：某连铸机扇形段夹紧缸 φ160mm（201cm²），系统压力 25MPa，则单缸夹紧力约 502kN；一个扇形段常配 4 缸，合计约 2MN，用于控制铸坯的压下与支撑。
结晶器振动采用液压伺服时，振动频率 0.5~4Hz、振幅 ±3mm，流量需求按Q=A×v 估算：若振动缸 φ80mm（50.3cm²）、最大速度 0.1m/s，则 Q≈30L/min（单缸）；系统泵选 63~100L/min，并按抗燃液特性（黏度-温度关系不同于矿物油）重新核算管路压损与泵的容积效率。
安装与调试要点
- 靠近高温区的管路与元件加隔热保护，软管选用耐高温型；阀站远离钢水飞溅区。
- 使用抗燃液压液时，密封件、软管内胶与过滤器材质必须相容（水乙二醇需专用密封与滤芯）。
- 关键回路（滑动水口、事故闸板）配蓄能器与手动应急泵，保证断电时能完成安全动作。
- 系统设双泵或备用泵，重要部位设压力、液位、油温监控并接入主控。
- 管路冲洗严格按标准执行（连铸系统清洁度一般要求 NAS 7 级以内）。
- 调试做带载试验、应急动作试验与油温平衡试验，并记录参数归档。
维护与故障处理
- 每班检查油温、液位、压力与渗漏；水乙二醇液位下降需关注含水与蒸发。
- 每周检查过滤器压差与蓄能器压力，检查高温区软管外观。
- 每季度检测油液（水乙二醇需检测浓度、pH 与污染度），更换滤芯。
- 每半年检查冷却器、密封件与蓄能器，检查阀站绝缘与防护。
- 每年做系统全面检修与安全回路试验，按冶金行业要求保留记录。
常见问题
连铸机液压系统为什么要求冗余？
连铸是连续生产过程，液压系统故障会导致铸坯拉断甚至停浇，损失巨大。冗余（双泵、双过滤、双电源与在线切换阀台）可以在不停机的情况下更换元件，把风险降到最低。
轧机 AGC 液压系统油温为什么必须严格？
油温变化会改变黏度与油膜厚度，进而影响伺服阀流量特性与缸的响应，造成厚度控制偏差；高温还会加速密封与油液老化。因此 AGC 回路通常配独立油冷机，把油温稳定在 45~55℃。
连铸机为什么要用抗燃液压液？
连铸区有钢水、高温铸坯与切割火花，一旦矿物油管路破裂喷溅到高温表面会迅速燃烧。抗燃液压液（水乙二醇 HFC、脂肪酸酯 HFD）在接触高温时不易持续燃烧，能显著降低火灾风险。代价是液体黏度与润滑性不同，需要更换相容的密封、软管与滤芯，并调整泵的参数与维护方式。
连铸液压系统怎么保证断电时的安全动作？
通常采用"蓄能器 + 手动应急泵 + 重力/弹簧复位"的组合：蓄能器保证在断电后完成一次关键动作（如关闭滑动水口、抬起事故闸板）；手动泵用于系统失压时人工操作；弹簧或重力复位机构保证失压后设备回到安全位。这些装置需要定期做动作试验。
