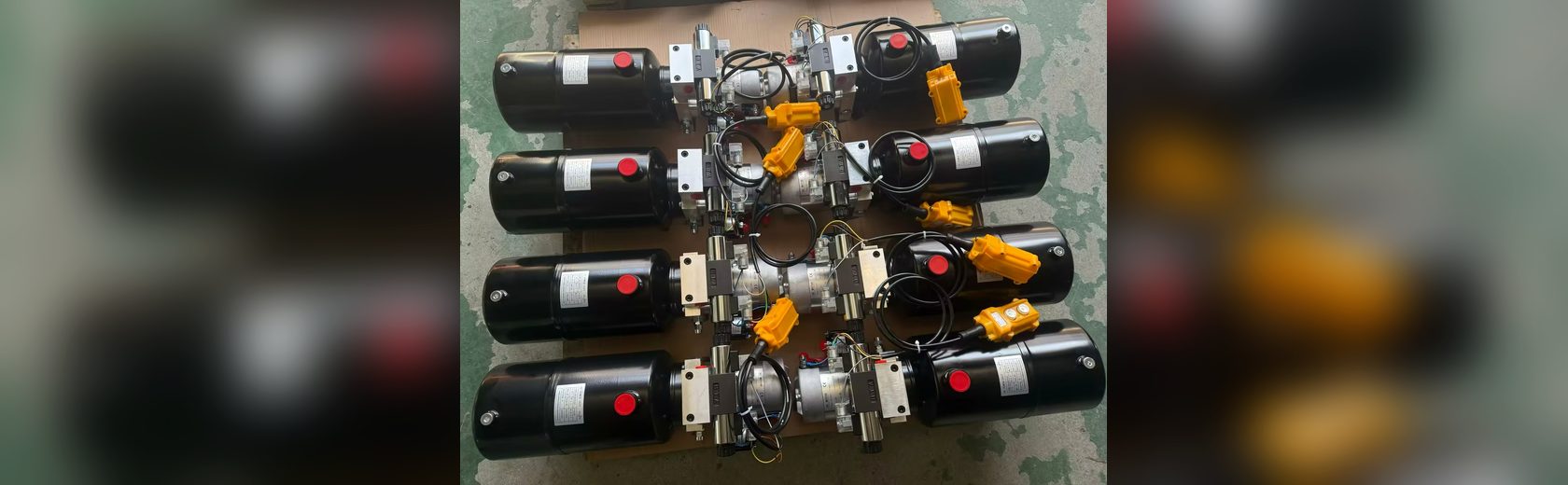

图 57一句话结论：舞台机械动力单元把噪声控制放在首位（≤55~60dB(A)），常采用低噪声泵、浸油式泵组、隔振与隔声箱体，并配置多重安全保护。
应用场景与工况
剧场、演播厅、体育馆；演出期间观众安静，液压站往往布置在舞台下方或侧台，距离观众席很近。
舞台机械配套的静音动力单元多放置在舞台下方的设备层或邻近机房，对噪声、振动与油污控制要求极严——观众席噪声通常要求 ≤45dB(A)，设备层不超过 55~60dB(A)。因此单元需要从泵型选择、安装方式到管路布局整体做降噪设计。
演出期间设备必须在无人值守的状态下安全运行，一旦故障会直接影响演出。因此系统配备完善的限位、保位与应急下降功能，并在演出前做动作确认。
图 57系统特点
- 低噪声设计：低噪声柱塞泵/叶片泵+隔振座+软管连接+隔声箱，整体噪声可控制在 55dB(A) 左右。
- 多缸同步供油：一台动力单元为多组缸供油，需保证流量分配均匀与同步精度。
- 安全冗余：配置蓄能器应急、机械锁与失压自锁，保证演出安全。
设计与使用要点
- 噪声控制需"源头+传播路径"同时处理：低噪声泵+泵组隔振+管路软连接+箱体隔声。
- 多缸同步优先采用机械同步结构，液压上可用分流阀或闭环比例控制；泵流量按同步动作的最大需求核算。
- 管路流速建议 ≤3m/s，避免节流与气蚀噪声；油箱设计避免气泡与溢流噪声。
- 安全配置：蓄能器应急、断电安全复位、超压保护与状态监测（压力、温度、液位、滤芯堵塞）。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 4~16 MPa |
| 流量 | 20~120 L/min |
| 电机功率 | 3~30 kW |
| 噪声 | ≤55~60 dB(A) |
| 油箱容积 | 100~400 L |
| 应急 | 蓄能器+机械锁 |
工况与选型计算
算例：某剧场升降台 4 缸同步，载重 3 吨（按 45kN 计），行程 2.5 米，速度 0.1m/s；单缸受力 11.25kN，取压力 10MPa 则 A=11.25cm²，考虑偏载取 φ100mm（78.5cm²），10MPa 下单缸 78.5kN。
4 缸同时以 0.1m/s 运行流量 Q=78.5cm²×10cm/s×6×4≈188L/min，采用 32L/min 变量泵 + 20L 蓄能器组 + 分流阀；电机功率 P=10×32÷(60×0.8)≈6.7kW，取 7.5kW。降噪措施：泵选螺杆泵或低噪声柱塞泵、加装隔声罩、软管连接、管路流速控制在 2~3m/s，实测机组噪声可控制在 55dB(A) 以内。
安装与调试要点
- 机组加装隔声罩与减振垫，进排风做消声处理，管路用软管与支架隔离结构传声。
- 管路流速取 2~3m/s（低于工业常规值），减少节流与湍流噪声。
- 多缸同步采用分流阀 + 位移闭环，误差控制在 ±3mm 以内。
- 每条支路配液压锁与平衡阀，并设手动应急下降回路。
- 设上下限位、极限限位与防剪切保护，演出前需逐项确认。
- 调试做满载同步、保位、应急下降与噪声测试，并记录数据归档。
维护与故障处理
- 每场演出前检查渗漏、异响与保位情况，演出期间安排值守。
- 每月检查隔声罩、减振件与管路固定，检查液压锁与限位动作。
- 每季度检测油液污染度并更换滤芯，检查同步误差。
- 每半年检查蓄能器、应急泵与电气联锁功能。
- 每年做满载试验与结构件（导轨、销轴、焊缝）检查。
常见问题
液压站噪声怎么降到 60dB(A) 以下？
三条路径：①源头——选低噪声柱塞泵/叶片泵并配浸油式泵组；②传播——泵组隔振垫、管路软连接、管夹固定；③隔离——箱体隔声并加吸音材料。此外降低管路流速、避免气蚀也很关键。
舞台液压动力单元需要哪些监测？
建议监测压力、温度、液位与滤芯堵塞差压，并设置超差报警与联锁停机；重要剧场还应把液压站状态接入舞台控制系统的监控界面，便于演出前检查。
舞台静音液压站怎么做到低噪声？
四个层次：①泵型（螺杆泵/低噪声柱塞泵比齿轮泵低 5~10dB(A)）；②安装（减振垫 + 弹性联轴器 + 软管连接，切断结构传声路径）；③管路（加大口径降低流速到 2~3m/s，减少湍流噪声）；④围护（隔声罩 + 消声进排风）。四项组合后通常可控制在 55dB(A) 以内。
演出中液压系统出现故障，怎么保证演员安全？
依靠三层设计：一是液压安全（液压锁/平衡阀保持位置）；二是能源冗余（蓄能器与手动泵支持应急下降）；三是机械保护（防坠器、机械锁定销与护板）。此外演出前必须做动作确认与保位检查，并安排值守人员观察异常。
