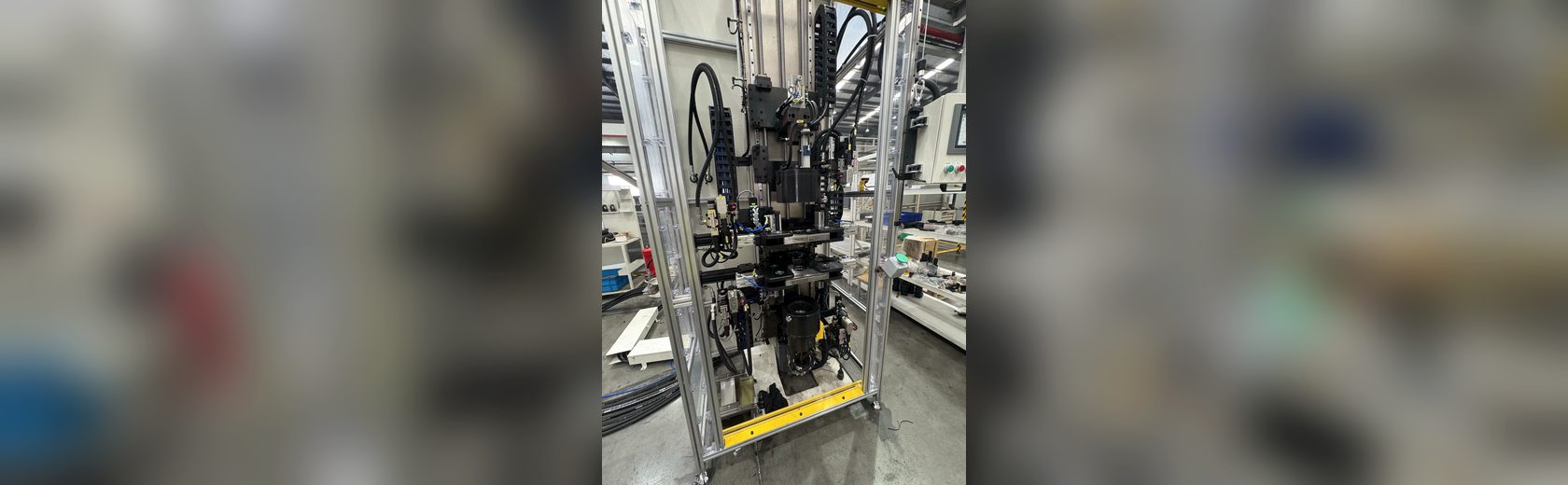

图 76一句话结论：伺服液压振动台用伺服阀驱动激振缸，实现位移、速度或加速度闭环控制，工作压力 21~28MPa，可完成正弦、随机与地震波复现，用于结构抗震与产品振动耐久试验。
应用场景与工况
试件从几百公斤到数十吨，需要在 0.1~50Hz 频段内精确复现目标波形；试验的有效性取决于波形复现精度（加速度幅值与相位一致性），因此对伺服阀动态响应与闭环带宽要求极高。
伺服液压振动台用于结构抗震试验、产品振动耐久与包装运输模拟，可在 0.1~50Hz 频段复现正弦、随机与地震波形，试件从几百公斤到数十吨，工作压力 21~28MPa。
试验室对波形复现精度要求严格（加速度幅值与相位一致性），因此对伺服阀带宽、油源压力稳定与油温控制都有很高要求；同时大流量瞬时供油必须依靠蓄能器组，泵只负责平均流量。
图 76系统特点
- 电液伺服阀高频响：伺服阀带宽决定可复现的最高频率，配合高精度位移/加速度传感器构成三参量闭环。
- 大流量瞬态供油：振动过程中流量按正弦快速交变，必须用蓄能器组+大通径管路保证瞬时供油能力。
- 多自由度与多台同步：六自由度振动台需多缸协同，靠解耦控制算法保证台面各点运动一致性。
设计与使用要点
- 按试件质量与最大加速度反算激振力、缸径与伺服阀流量；频率上限受油柱共振与伺服阀带宽共同限制。
- 油源必须稳定：油温波动 1~2℃ 即会引起黏度与压力增益变化，建议油温控制在 ±2℃ 并做伺服阀前精密过滤。
- 蓄能器组应贴近伺服阀布置：缩短高压管路可显著提高高频段的压力跟随能力，减少相位滞后。
- 清洁度是伺服系统寿命的关键：伺服阀对污染极为敏感，建议系统清洁度 NAS 6 级以内并配置在线过滤器。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 21~28 MPa |
| 激振力 | 50~1000 kN（按试件定） |
| 频率范围 | 0.1~50 Hz（常见 0.1~30 Hz） |
| 控制方式 | 位移/速度/加速度三参量闭环 |
| 油温控制 | ±2 ℃ |
| 清洁度 | NAS 6 级以内 |
工况与选型计算
算例：某 20 吨试件的单轴振动台需要峰值加速度 1g，则激振力 F=m×a=20000kg×9.8m/s²=196kN；取系统压力 21MPa，则 A=196000N÷21MPa≈93cm²，对应缸径 φ109mm，取 φ125mm（122.7cm²），21MPa 下出力约 258kN，留有 30% 余量。
振动频率 10Hz、位移幅值 ±5mm 时，最大速度约 0.31m/s，流量 Q=122.7cm²×31cm/s×6≈228L/min；配置"泵 63L/min + 蓄能器组 100~160L"，伺服阀带宽按 ≥3 倍最高试验频率选型（如 50Hz 试验需 ≥150Hz 阀），油温控制在 ±2℃，清洁度 NAS 6 级以内。
安装与调试要点
- 伺服阀尽量靠近激振缸，缩短高压管路以提高高频段压力跟随能力。
- 蓄能器组贴近伺服阀布置，减少相位滞后；充氮压力按工作压力的 60%~65%。
- 台面与试件的安装刚度必须足够，连接松动会造成波形失真与异常噪声。
- 位移、速度、加速度传感器按三参量控制配置，并做通道标定与相位校准。
- 试验设试件保护（限位、限速、超加速度保护）与安全围栏。
- 调试做正弦扫频（0.1~50Hz）、随机复现与地震波复现，记录传递函数与失真度。
维护与故障处理
- 每次试验前检查油温、油源压力与蓄能器压力，检查传感器零点。
- 每周检查伺服阀前过滤器压差、管路振动与连接紧固。
- 每季度检测污染度（NAS 6 级以内）、更换滤芯。
- 每半年校验三参量传感器并做通道相位校准。
- 每年做扫频复测、伺服阀响应测试与系统安全检查。
常见问题
振动台高频段复现精度不够是什么原因？
常见原因有：伺服阀带宽不足、高压管路过长导致油柱共振与相位滞后、蓄能器离阀太远、油温波动引起增益漂移。可通过缩短阀前管路、增大蓄能器、提高油温控制精度与优化闭环参数改善。
振动台为什么对油液清洁度要求这么高？
伺服阀阀芯间隙为微米级，颗粒污染会造成卡滞、零位漂移与内漏，直接影响波形复现精度与阀寿命；因此通常要求 NAS 6 级以内，并在伺服阀前配置高压精密过滤器。
振动台高频段复现精度差，常见原因有哪些？
四个方面：①伺服阀带宽不足（阀的频响应至少为最高试验频率的 3 倍）；②阀前高压管路过长，油柱共振与相位滞后明显；③蓄能器离阀太远或容积不足，瞬时供油跟不上；④油温波动引起流量增益漂移。改进顺序通常是"缩管→加蓄能器→控温→换阀"。
振动台为什么对油液清洁度要求这么严？
振动台使用电液伺服阀，阀芯配合间隙在微米级，颗粒污染会造成卡滞、零位漂移与内漏，直接影响波形复现精度与阀寿命。通常要求系统清洁度 NAS 6 级以内（伺服阀前 3~5μm 过滤），并按季度检测、按压差更换滤芯。
