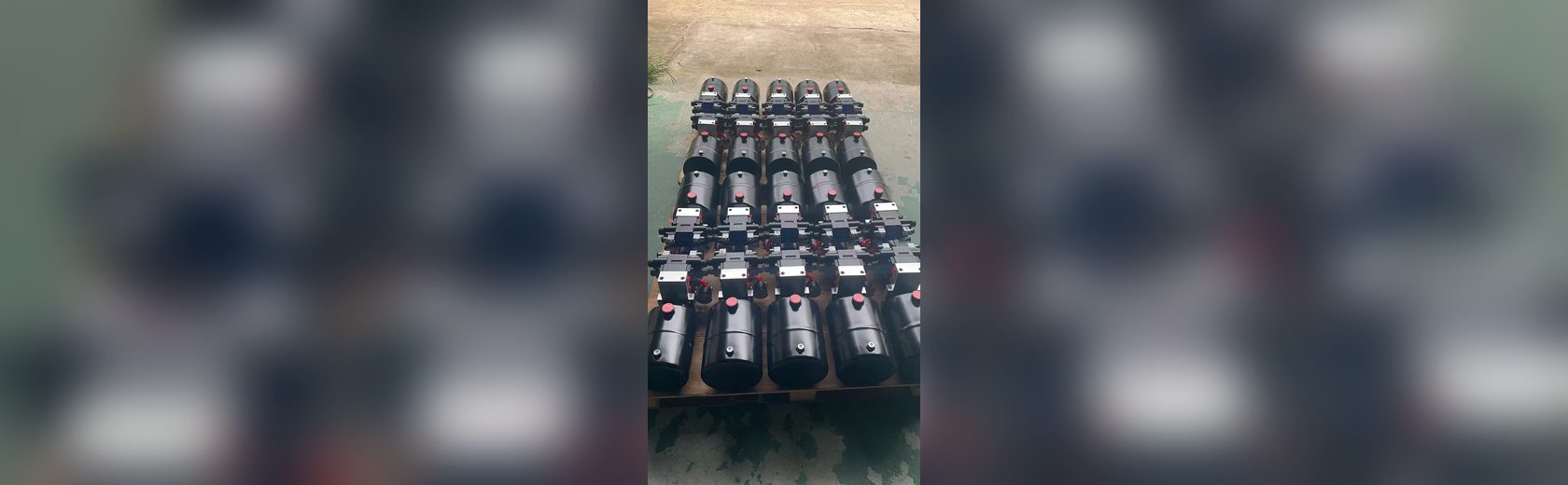

图 63一句话结论：紧凑型液压动力单元把电机、泵、阀块与油箱集成在一个小体积单元内，压力 2.5~16MPa，用于小型机床、夹具、升降与包装设备的单机配套，可整机发货、即插即用。
应用场景与工况
一台设备的动作通常较单一（夹紧、升降、翻转），单元体积要小到能装在设备内部或侧面，并要求低噪声、无泄漏、免维护运行；批量配套时交期与一致性比性能上限更重要。
紧凑型液压动力单元面向小型设备与单机配套，压力 2.5~16MPa，油箱只有 4~60L，电机功率 0.37~2.2kW，常见于夹具、小型压机、升降、翻转与包装设备。特点是"即插即用"：设备厂把单元装上去、接上油管与电源就能工作。
这类单元的使用者多是非液压专业人员（设备厂工人或终端操作者），因此设计上追求"免调试、免维护"：压力出厂设定、阀块集成、接线标准化，并尽量避免需要现场调整的元件。
图 63系统特点
- 高度集成：电机立式或浸油安装，泵组与集成阀块直接装在油箱顶板，管路极短甚至无管连接，减少泄漏点。
- 标准化与批量化：常见压力 2.5/4/7/16MPa、流量 2~20L/min、油箱 4~60L，接插件与安装尺寸标准化。
- 低噪声与免维护：小型交流/直流电机、内置滤芯与空气滤清器，长周期运行只需定期换油。
设计与使用要点
- 按设备所需的推力与速度选"压力×流量"，再按连续工作时间确定油箱容积与散热方式（以自然冷却为主）。
- 阀块设计决定单元品质：集成块要把压力、方向、流量与保压功能集中在最小体积内，并留调压与测压接口。
- 浸油式电机要注意油液黏度与洁净度，低温工况建议加热；立式安装的泵轴密封要避免干运转。
- 批量配套要统一接口尺寸与电气定义（电压、相数、接线端子），便于整机厂装配与售后互换。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 2.5 / 4 / 7 / 16 MPa |
| 流量 | 2~20 L/min |
| 油箱容积 | 4~60 L |
| 电机功率 | 0.37~2.2 kW |
| 安装方式 | 立式 / 卧式 / 浸油式 |
| 噪声 | ≤65 dB(A) |
工况与选型计算
算例：某夹具需要 12kN 夹紧力，取压力 7MPa，则 A=12000N÷7MPa≈17.1cm²，对应缸径 φ47mm，取标准 φ50mm（19.6cm²），7MPa 下夹紧力约 13.7kN。
夹紧行程 8mm、动作时间 1 秒，流量 Q=19.6cm²×0.8cm÷1s=15.7cm³/s≈0.94L/min；考虑泄漏与余量选 2.5L/min 泵，电机功率 P=7×2.5÷(60×0.7)≈0.42kW，取 0.55kW。油箱取 6~10L（间歇动作、发热量低），油温通常稳定在环境温度 +10℃ 以内；若动作频次高，可加装小型风冷器或提高蓄能器容积降低泵的启停频次。
安装与调试要点
- 单元安装面平整、螺栓按扭矩紧固；立式安装的泵轴密封要避免干运转（首次启动前注油）。
- 进出油口按标识连接，避免反接造成吸空或阀件损坏。
- 电气接线按铭牌电压与相数，配过载保护与相序检查（三相电机）。
- 油箱呼吸器保持通畅，粉尘环境需定期清理或更换滤芯。
- 系统压力出厂锁定，现场不得随意调整；需要调压时应使用带铅封的调压口并记录。
- 首次启动前检查油位在液位计中位，点动排气后再正常加载。
维护与故障处理
- 每半年检查油位、渗漏与异响，检查接头紧固。
- 每年或 2000~4000h 换油一次，同时清洗吸油滤网。
- 每年检查电机绝缘、联轴器（若有）与电气接线端子。
- 高频动作单元每季度检查油温与蓄能器充氮压力。
- 长期闲置后重新启用应先点动排气并检查密封是否粘连。
常见问题
动力单元油箱这么小，会不会油温过高？
小型单元多用于间歇动作（如夹具夹紧保压），有效发热量低；若动作频繁导致油温超过 70℃，可增大油箱、加装风冷或改用蓄能器保压，把泵的运行时间降下来。
电机浸在油里会不会有隐患？
浸油电机有利于散热与降噪，但须保证油液清洁、黏度合适并防止金属颗粒堆积；应定期检测油品与绝缘，长期停机后先空载点动，避免泵轴密封干摩擦。
紧凑型单元能连续不停动作吗？
间歇工作制设计可以连续动作，但要受两大限制：一是油温（环境温度 +10~15℃ 为常态，超过 70℃ 需加风冷或降低频次）；二是电机温升与启停次数。若动作非常频繁（每分钟数十次），建议改用带蓄能器的方案或选择大一号泵，让电机保持连续低载运行而不是频繁启停。
为什么这类单元的压力要出厂锁定？
因为使用者多为非专业人员，随意调高压力会超过缸、阀与管路的设计等级，造成密封失效甚至爆管。出厂锁定并记录参数，可以让设备厂与终端用户都按额定值使用；确需调整时由专业人员使用铅封调压口操作并做记录。
