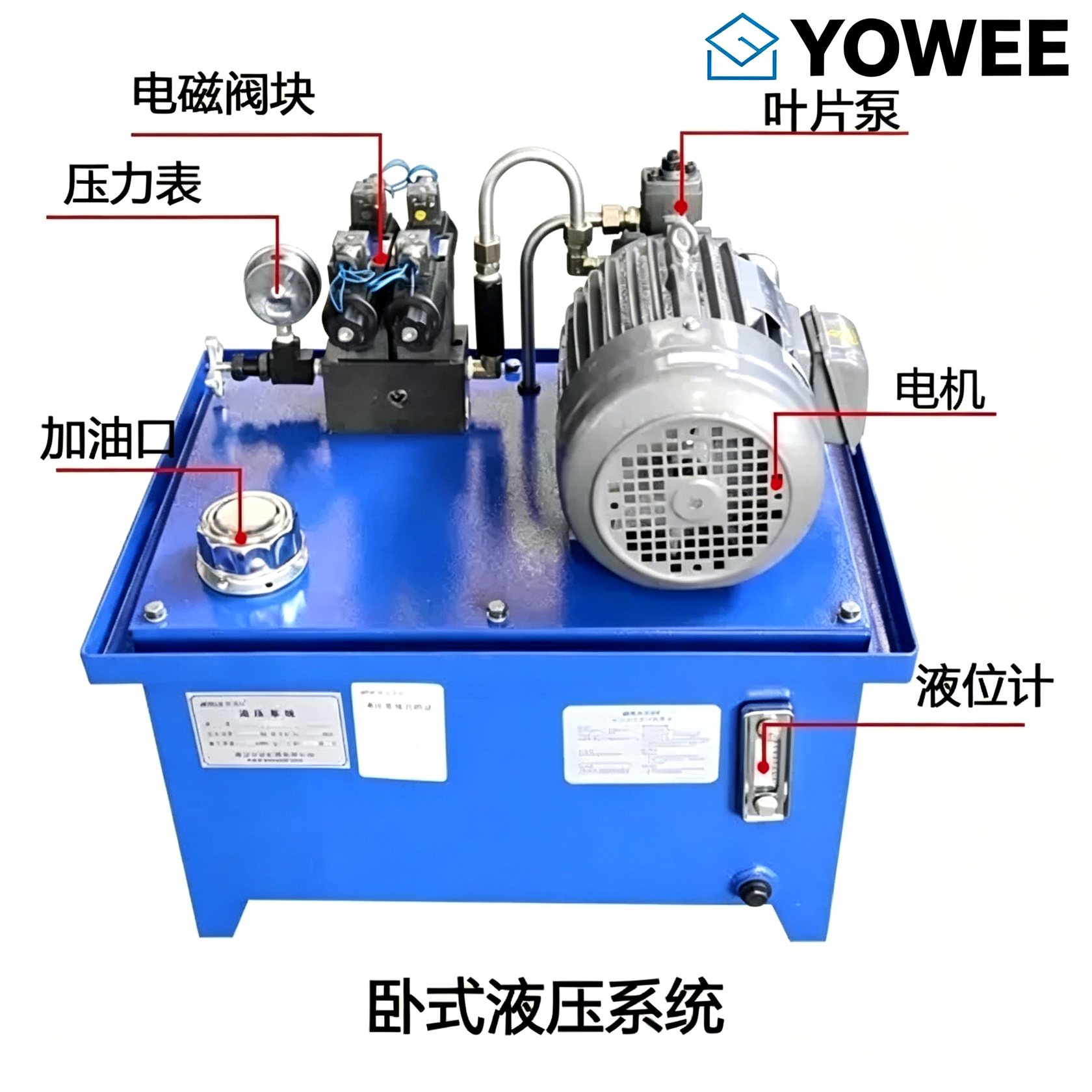

图 20一句话结论：磨床（外圆磨、平面磨）工作台往复运动由液压系统驱动，压力 2.5~4MPa，核心指标是低速不爬行、换向冲击小、往复节拍稳定，属于对动态品质要求最高的低压系统之一。
应用场景与工况
工作台以 0.1~10 m/min 的速度连续往复，换向频率可达每分钟数十次；磨削区粉尘与冷却液飞溅，同时进给系统需要微量精确进给（如 1μm 级）。
磨床的液压系统服务于"低速往复"：台面速度常在 0.1~10m/min，换向频率 10~60 次/分钟，行程从几十毫米到 1 米以上。磨削过程对速度稳定性极度敏感，速度脉动会直接反映为工件表面的振纹，因此低速不爬行、换向无冲击是这类系统的核心指标。
磨床现场的另一特点是冷却液大量飞溅、油雾与磨屑混合，液压站一般做成全封闭结构并单独布置在机床后侧。砂轮架的微量进给（常见 1~5μm/次）由单独的进给系统完成，液压部分主要承担台面往复与部分砂轮架快速进退。
图 20系统特点
- 低速稳定性是第一指标：必须避免爬行（静动摩擦交替引起的速度脉动），对油液清洁度与密封摩擦力敏感。
- 换向冲击必须小：采用换向阀+缓冲调速回路（或行程阀+节流），保证换向时无冲击、无工件振纹。
- 往复节拍稳定：泵流量与节流开度决定台面速度，长时间工作应保证油温稳定以免速度漂移。
设计与使用要点
- 选用低摩擦密封与合适黏度液压油（常用 L-HM32/46），油温稳定在 40℃ 左右可获得最佳低速性能。
- 在回油路或进油路设置节流调速与背压阀，形成"回油节流+背压"组合，可有效抑制爬行。
- 采用行程阀控制的换向回路或带缓冲的换向阀，配合减振元件，把换向冲击降到最低。
- 清洁度控制到 NAS 7~8 级（比其他低压系统更严），建议回油 5~10μm 过滤并定期检测油液污染度。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 2.5~4 MPa |
| 流量 | 6~25 L/min |
| 台面速度 | 0.1~10 m/min |
| 换向频率 | 10~60 次/min |
| 油温 | 35~45 ℃ |
| 过滤精度 | 回油 5~10 μm |
工况与选型计算
算例：某平面磨床台面往复速度要求 0.5~8m/min，行程 600mm，工作台与工件总重 400kg。取往复缸 φ63mm（面积 31.2cm²），工作压力 2.5MPa。最高速度 8m/min 时流量 Q=A×v=31.2cm²×800cm/min÷1000≈25L/min。
电机功率按 P=p×Q/(60×η)=2.5×25÷(60×0.75)≈1.4kW，取 1.5kW。低速稳定性靠"回油节流+背压"实现：背压阀设定 0.3~0.5MPa，可有效抑制爬行；油温稳定在 35~45℃ 时黏度适宜，此时台面速度重复性最好（实测速度波动可控制在 ±3% 以内）。
安装与调试要点
- 缸与导轨的平行度控制在 0.02mm/300mm 以内，活塞杆与工作台连接采用浮动接头，避免别劲。
- 台面缸两端设缓冲结构（缓冲套或行程阀减速），换向冲击应无可见工件位移。
- 排气塞位置朝上安装，首次运行分三次排气，直到低速运行时无脉动。
- 回油管路单独回到油箱液面以下，避免回油飞溅产生气泡。
- 油液选用 L-HM32 或 L-HM46（按环境温度），并保证油温在 35~45℃ 区间。
- 调试时用百分表或激光测速确认换向点的冲击量与速度重复性，并记录作为基准。
维护与故障处理
- 每班预热：开机先低速往复 5~10 分钟，油温升至 35℃ 以上再进入磨削，可显著减少爬行。
- 每周检查油位与背压阀设定，回油背压漂移会造成台面速度改变。
- 每季度检测油液清洁度（NAS 7~8 级）并更换回油滤芯，磨屑侵入是磨床液压故障的主要原因。
- 每半年检查缸密封与活塞杆划伤，低速爬行首先排查密封摩擦力是否过大。
- 每年清洗油箱、检查冷却器散热与油温控制，并复核换向缓冲件的磨损情况。
常见问题
磨床工作台爬行是什么原因？
爬行主要来自三方面：①系统内混入空气（吸油管漏气、油位低）；②油液黏度不当或油温过低；③导轨与液压缸摩擦阻力不均、密封件过紧。按"排气—换油—检查密封与导轨润滑"的顺序处理。
磨床液压系统换向冲击大怎么解决？
可在换向回路加缓冲装置：采用带缓冲的换向阀、在缸端设缓冲节流，或使用行程阀提前减速的回路；同时检查回油背压是否过低、管路是否固定牢靠，避免冲击被放大。
慢速磨削时台面出现"一顿一顿"的爬行，优先查什么？
按发生概率排序：①系统含气（吸油管接头漏气、油位偏低）——排气并检查吸油管；②油温过低或黏度不当——预热到 35℃ 以上或更换黏度牌号；③导轨润滑不足或镶条过紧——检查导轨润滑压力与间隙；④缸密封件摩擦不均或活塞杆轻微弯曲——更换密封并校直/更换活塞杆。
磨床液压系统的油液清洁度为什么要比一般低压系统更严？
因为低速往复时阀口开度很小，颗粒污染物容易卡在节流口造成速度突跳；同时磨屑硬度高、尺寸小，会加速缸与阀的磨损。实践中磨床液压系统建议控制到 NAS 7~8 级（回油过滤 5~10μm），并每季度检测一次污染度。
