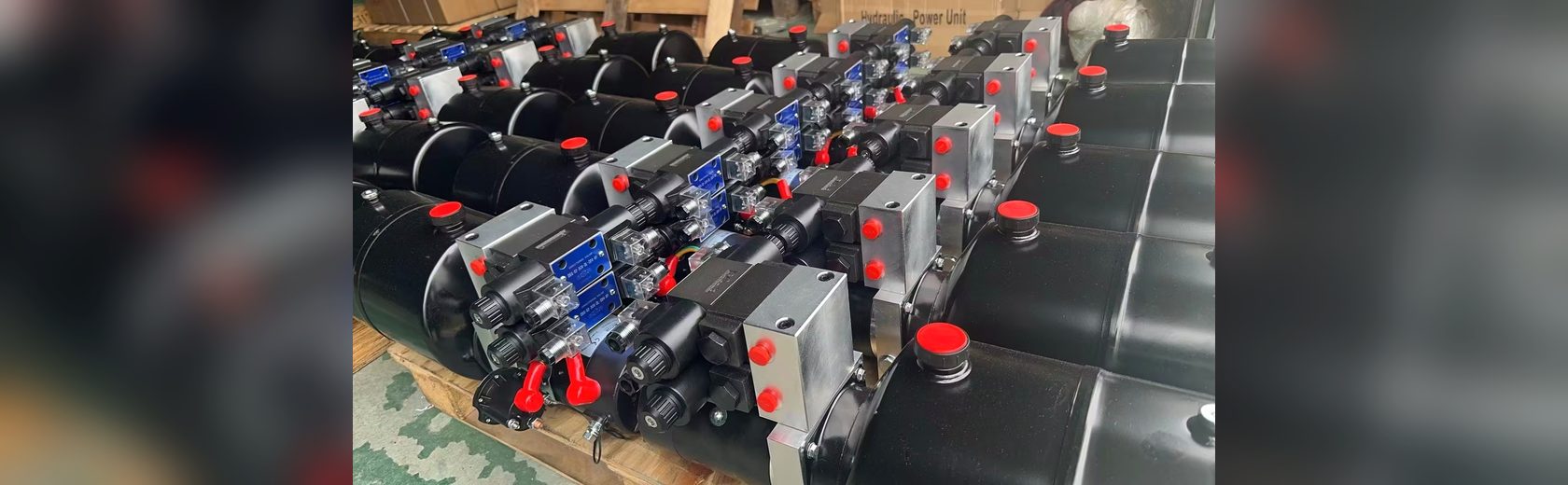

图 62一句话结论：试验台动力单元为液压元件与整机试验提供可控压力与流量，压力覆盖 7~31.5MPa，常配比例/伺服控制、温度控制与数据采集，实现精确加载。
应用场景与工况
元件型式试验室、产品出厂试验台、科研院校实验室；需要压力/流量可编程、油温可控、数据可追溯。
液压试验台动力单元为元件测试（泵、阀、缸、马达）与系统模拟提供可控油源，压力 16~31.5MPa，流量按被试件跨度设计。其特点是"参数连续可调、长期稳定运行、数据必须可重复"，因此对油温、清洁度与压力稳定性的要求高于普通工业系统。
试验台多布置在实验室或检测中心，环境洁净、温度可控；但由于频繁更换被试件，管路接口多、污染风险高，因此需要频繁的油液检测与冲洗程序，这也是试验台维护的主要工作量。
图 62系统特点
- 参数可控：压力与流量可按程序设定，用于模拟实际工况加载。
- 油温可控：配置加热与冷却，能把油温稳定在设定值（如 40±2℃），保证试验重复性。
- 数据采集与安全：采集压力、流量、温度、扭矩/位移，具备超压超温自动保护与急停。
设计与使用要点
- 按被试件的最大压力与流量需求选型，并留 20%~30% 余量；建议配置比例溢流阀与比例换向阀实现无级调节。
- 油温控制回路（加热器+冷却器+PID）是试验精度的基础，尤其对黏度敏感的试验。
- 清洁度要求高（NAS 6~7 级）：被试阀件对污染敏感，建议配置高精度过滤并在线监测污染度。
- 安全与数据：超压/超温/液位低自动停机，测试数据自动记录并生成报告。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 7~31.5 MPa（可调） |
| 流量 | 5~200 L/min（可调） |
| 电机功率 | 5.5~75 kW |
| 油温控制 | 40±2 ℃（加热+冷却） |
| 清洁度 | NAS 6~7 级 |
| 控制 | 比例/伺服+数据采集 |
工况与选型计算
算例：某液压试验台需要 31.5MPa、100L/min 的稳定油源，油温控制在 40±2℃。选两台 63L/min 变量柱塞泵（互为备用/合流），电机功率 P=p×Q/(60×η)=31.5×126÷(60×0.85)≈78kW（双泵合流工况）。
油温控制：按装机功率的 30% 估算换热量，需配置约 25kW 的冷却能力（水冷或压缩机组），并采用 PID 温控阀保持 ±2℃。系统清洁度按 NAS 6 级以内控制（伺服试验要求）:压力管路 3~5μm 过滤，回油 5~10μm 过滤，并配备在线污染度监测与流量计、压力传感器做数据采集。
安装与调试要点
- 试验台与被试件之间用高压软管或快换接头连接，接口标准化以减少更换时间。
- 油源出口设稳压蓄能器与背压控制，保证压力波动不超过 ±1%。
- 温控系统（加热+冷却）双向配置，油温波动控制在 ±2℃ 以内。
- 配置精密过滤与在线污染度监测，管路冲洗达标后才允许接入伺服阀。
- 数据采集（压力、流量、温度、转速）与试验台控制系统集成，自动记录试验曲线。
- 调试做空载循环、满负荷稳定试验与温控精度试验，出具标定报告。
维护与故障处理
- 每次更换被试件后检查接口密封与油液污染情况，必要时做管路冲洗。
- 每周检查温控系统、过滤器压差与蓄能器压力。
- 每季度检测油液污染度与水分，更换滤芯。
- 每半年校验压力、流量与温度传感器，检查泵的容积效率。
- 每年做系统标定与安全阀校验，保存记录用于试验可追溯性。
常见问题
液压试验台压力不稳定怎么解决？
重点检查：比例溢流阀/溢流阀的稳定性与内漏、泵的压力脉动、系统是否含气、油温是否稳定。试验台对压力稳定性要求高，建议加装蓄能器与精密过滤，并把油温控制纳入闭环。
试验台动力单元如何保证试验重复性？
三个条件：①油温稳定（黏度稳定，建议 ±2℃）；②油液清洁度稳定（在线过滤与污染度监测）；③参数按程序设定并自动采集记录，避免人工操作差异。满足这三条，试验结果才具备可比性。
试验台为什么要求油温控制在 ±2℃？
温度直接影响黏度，进而改变流量与压力特性、阀的响应以及被试件的内泄测量结果。若温度漂移 5℃ 以上，同一被试件在两次试验中可能得出明显不同的数据，试验结论就失去可比性。因此试验台通常配加热+冷却双回路与 PID 温控。
试验台更换被试件时怎么防止污染带入？
标准做法是"三步隔离"：①被试件先用过滤小车冲洗内部；②接口处用堵头与防尘帽保护，操作时保持清洁；③接入后先经过试验台自身的旁通过滤回路循环 15~30 分钟，确认污染度达标再进入正式试验。对伺服元件，这一步是必须的。
