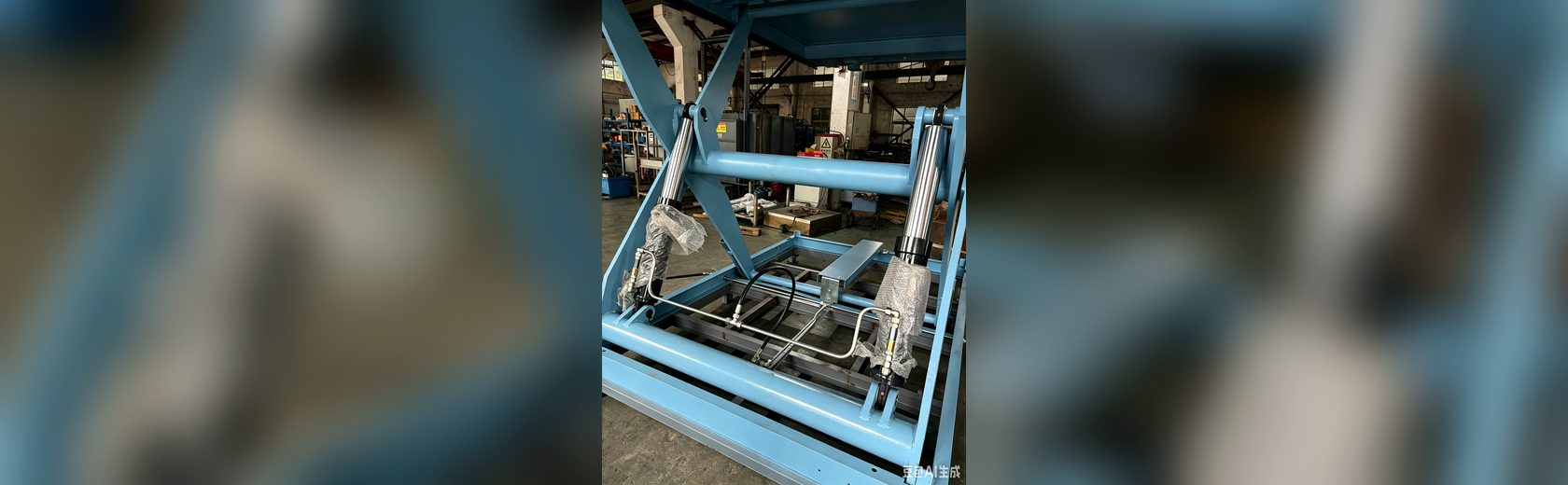

图 81一句话结论：升降液压系统驱动升降平台、工业货梯、舞台机械与高空作业车等设备，核心要求是平稳、同步与可靠保位，必须配置液压锁、管路防爆阀与机械安全装置。本专题按配置功率分三类，分别给出液压原理图、系统照片、技术说明与实际应用。
升降液压系统专题说明
升降设备的共同点是"垂直负载 + 人员或货物安全 + 需要长时间悬停"：平台在任意高度都可能停留数分钟到数小时，且断电、断管、超载都不能造成坠落。因此升降液压系统的设计顺序与普通系统不同——先定安全配置（液压锁、防爆阀、机械锁、限位），再核算推力与速度，最后确定泵站与散热。
本专题按配置功率把升降液压系统分为三类：2.2~4kW 的小型平台（≤2t）、5.5~11kW 的货梯与舞台（2~5t、多缸同步）、15~30kW 的大载重与室外装卸设备（5~10t、双泵配置）。每类的安全配置、同步方案与油温管理重点不同，下面分别说明并附图。
第一类 · 小型升降平台（2.2~4kW）
剪叉式平台、导轨式提升机与小型装卸台多采用单缸或双缸配置，压力 6.3~10MPa，回路特点是"单向泵 + 电磁换向 + 平衡阀/液压锁 + 手动下降"。举升时泵经单向阀与换向阀向缸供油；下降时靠负载自重，由平衡阀或节流阀限制速度，液控单向阀在中位时封闭回路实现保位。
这类系统最常见的安全装置是三件套：液控单向阀（断电保位）、管路防爆阀（断管保护）、手动下降阀（应急）。调试时要分别验证：满载停机 30 分钟下沉量 ≤2mm；模拟断管时防爆阀应当立即封闭；停电时手动阀应能把平台平稳放下。
图 82

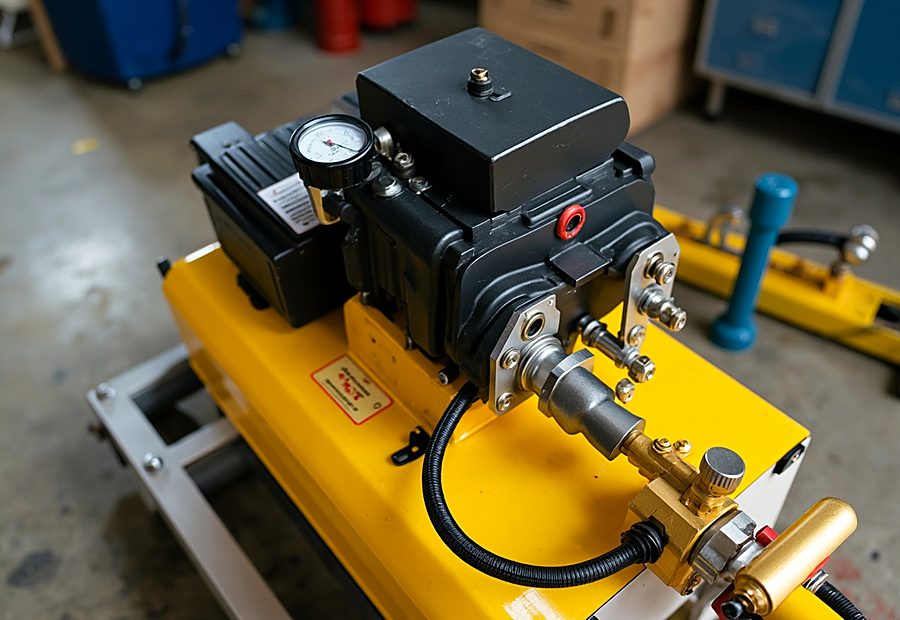

小型平台液压站实拍：齿轮泵、集成阀块（含下降阀与锁阀）、小油箱与缸体。
液压原理图 · 第一类 · 小型升降平台（2.2~4kW）（6.3~10 MPa）
实际应用
- 剪叉式升降平台（载重 0.5~2t，用于车间转运与装卸）。
- 导轨式提升机与小型货梯（层间运货，速度 0.1~0.2m/s）。
- 立体车库、地下室装卸台与固定式登车桥。
- 汽车维修举升机（双柱/四柱，压力 3~7MPa）。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 6.3~10 MPa |
| 载重 | 0.5~2 t |
| 举升速度 | 0.1~0.2 m/s |
| 电机功率 | 2.2~4 kW |
| 油箱容积 | 40~100 L |
| 安全配置 | 液压锁+防爆阀+机械撑杆+手动下降 |
| 保位要求 | 满载 30 min 下沉 ≤2 mm |
第二类 · 货梯 / 舞台升降（5.5~11kW）
工业货梯与舞台升降台多为双缸驱动，载重 2~5t。系统在小型平台的基础上增加三个关键环节：分流与同步（分流阀/同步马达，机械导向配合）、防爆阀成对配置（每条支路独立保护）、应急动力（手动泵或蓄能器，保证断电时能完成应急下降/归位）。
舞台应用还要满足低噪声与低振动的特殊要求：液压站远离观众区（≤55dB(A)），管路流速取 2~3m/s，加减振与隔声措施。货梯则需要平层精度（±5mm）与多段速度控制（启动缓、运行稳、到位缓），常通过比例阀或双速回路实现。
图 83

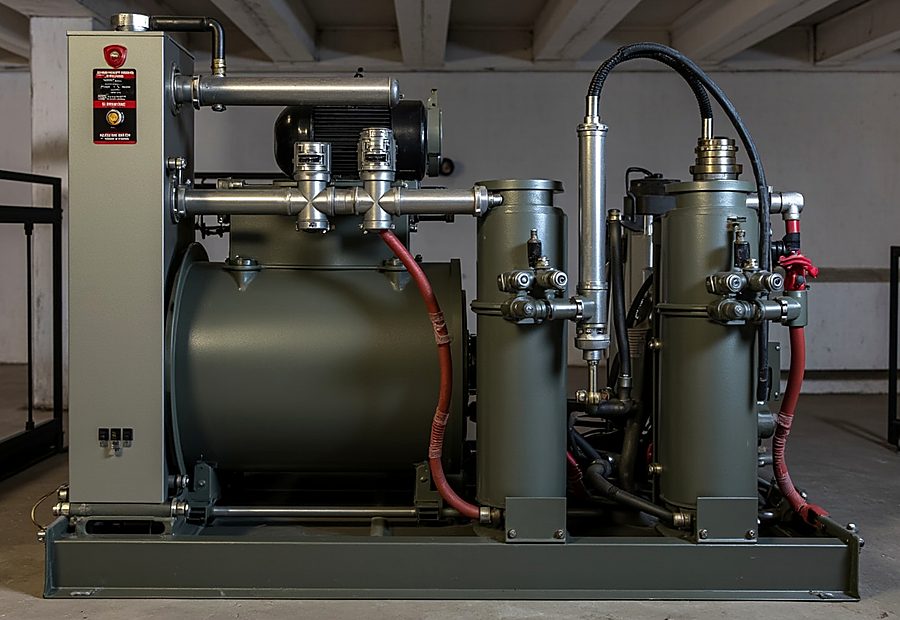

货梯/舞台液压站实拍：双路阀组、分流阀、蓄能器与应急泵，服务双侧油缸。
液压原理图 · 第二类 · 货梯 / 舞台升降（5.5~11kW）（10~16 MPa）
实际应用
- 工业货梯（2~5t，3~15m 提升高度，含导轨与钢丝绳倍率结构）。
- 舞台升降台、旋转台与乐池升降（4 缸同步，误差 ≤±3mm）。
- 大尺寸剪叉平台与双柱式提升机构。
- 高空作业车支腿调平与平台升降（含负载保持阀）。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 10~16 MPa |
| 载重 | 2~5 t |
| 同步精度 | ±3~5 mm |
| 电机功率 | 5.5~11 kW |
| 平层精度 | ±5 mm（货梯） |
| 应急配置 | 手动泵/蓄能器+机械锁 |
| 保位要求 | 满载 30 min 下沉 ≤2 mm |
第三类 · 大载重 / 室外装卸（15~30kW）
5~10t 的大载重平台、室外装卸台与大型举升设备，采用双泵（或大排量单泵）与比例调速回路：空载快速升降用合流大流量，重载与就位段用小流量高压，既保证效率又控制装机功率。双缸同步用分流阀组粗同步 + 位移传感器闭环精同步（±5mm 以内）。
室外设备的额外要求是环境适应：低温选用 L-HV 低温液压油并配油箱加热器，高温加强风冷；同时做好防雨防锈、防风（台面载荷与侧向风载校核）以及可靠的接地与防雷。调试时除保位与同步试验外，应加做满载连续升降 20 次的油温平衡试验。
图 84

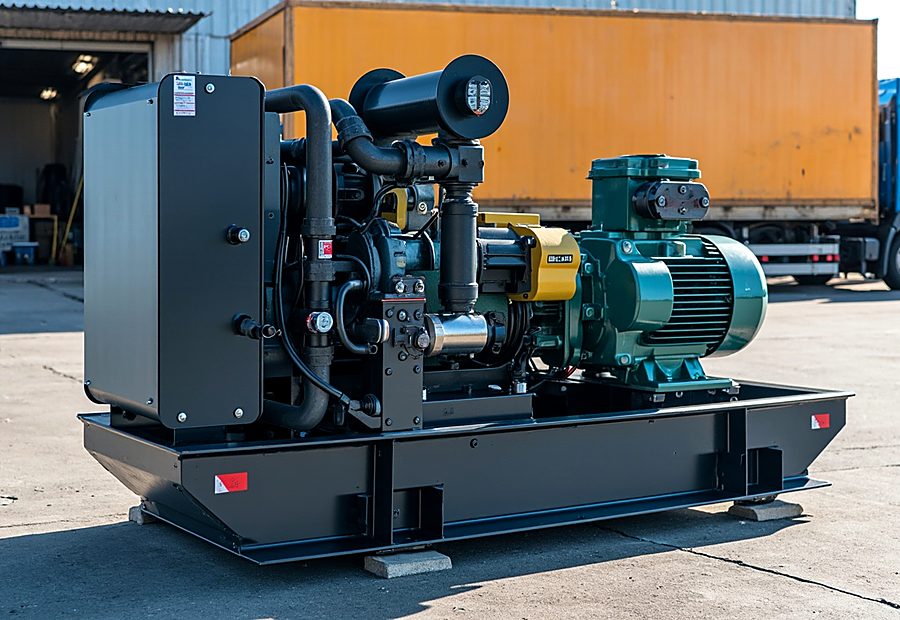

大载重液压站实拍：双泵组、大容量油箱、冷却器与大缸径油缸，室外安装。
液压原理图 · 第三类 · 大载重 / 室外装卸（15~30kW）（16~21 MPa）
实际应用
- 大载重剪叉/导轨式装卸平台（5~10t，室外/半室外）。
- 物流园区登车桥与升降货台（含车辆通过工况）。
- 立体车库提升机与大跨距同步升降机构。
- 特殊设备举升：风电部件、大型模具与容器转运台。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 16~21 MPa |
| 载重 | 5~10 t |
| 升降速度 | 0.1~0.25 m/s |
| 电机功率 | 15~30 kW（双泵或单泵） |
| 同步精度 | ±5 mm（位移闭环） |
| 油温管理 | 风冷/油冷，≤65 ℃ |
| 环境适应 | 低温加热+防雨防锈 |
设计与使用要点
- 先定安全配置清单再算参数：垂直负载回路必须配平衡阀或液压锁，且按"断管/断电/超载"三种工况逐项验证。
- 同步方案按精度选：±5mm 以上用分流阀，±3mm 以内用分流+机械导向，±1mm 内必须用位移闭环。
- 下降速度限制为不高于举升速度；软管与接头按 4 倍安全系数选型，并做防磨损布置。
- 室外与低温环境：低温油+加热器+防雨；风载与偏载要纳入结构校核。
- 调试必做三件试验：满载保位（30min ≤2mm）、满载同步、断电应急下降，并记录归档。
- 把保位、防爆阀、限位纳入例行检查：这些安全件被忽略是升降事故的主要原因。
常见误区与规避
- 只靠换向阀中位封闭保位：内泄必然存在，长时间悬停会缓慢下滑，必须用液压锁或平衡阀。
- 同步只靠节流阀：负载不均时偏差迅速放大，重载侧先到顶、轻载侧滞后。
- 省掉防爆阀与机械锁：断管或断电时无第二道保护。
- 软管与接头降级使用：垂直负载工况下压力冲击大，降级件是常见失效点。
- 长期不做保位检查：微小的内泄变化往往是密封与锁阀失效的前兆。
- 把应急下降当作摆设：不演练、不检查，真正停电时无法使用。
相关实际使用案例
图 25低压系统液压升降平台与货梯液压系统
液压升降平台/货梯采用低压液压系统（4~7MPa），通过液压缸顶升剪叉或导轨结构，核心要求是平稳、平层准确、并具备可靠的防坠与超载保护。…
查看案例 →
图 26低压系统舞台机械液压系统
舞台机械（升降台、旋转台、伸缩台）液压系统压力 4~7MPa，最大特点是低噪声、高同步与多重安全冗余，并需满足演出环境下的静音与可靠性要求。…
查看案例 →
图 28低压系统汽车举升机液压系统（双柱/四柱举升机液压站）
汽车举升机多采用低压液压系统驱动（常见 3~7MPa），要求升降平稳无爬行、双柱/四柱同步，并能长期悬停不下滑，是维修站与 4S 店最常见的小型液压系统之一。…
查看案例 →
图 33中压系统工业货梯与液压举升系统
工业液压货梯与举升机以中压系统（14~16MPa）驱动，载重 1~20 吨，重点在于升降平稳、平层准确与多重安全保护，常与电气控制做联锁。…
查看案例 →
图 39中压系统高空作业车（升降平台车）液压系统
高空作业车液压系统驱动臂架变幅、伸缩、回转与支腿调平，工作压力 8~16MPa，核心要求是动作平顺、微动性好、带载保持不下滑，并满足高空作业的安全与稳定性要求。…
查看案例 →
图 55动力单元升降平台与货梯液压动力单元
升降平台/货梯动力单元多以 4~16MPa 系统驱动单缸或双缸，集成阀块、防坠阀与限速回路，结构紧凑、可靠性优先。…
查看案例 →常见问题
升降平台悬停时缓慢下沉多少算正常？
工程验收一般按"满载停机 30 分钟下沉 ≤2mm"。超过该值应检查液压锁/平衡阀密封、缸内泄与接头渗漏；比例控制的系统还要考虑阀的零位泄漏，长期停放建议加机械锁定。
双缸升降不同步如何调整？
先做机械检查（导轨间隙、链条/钢丝绳张紧、铰点润滑），再用同步阀（分流阀/同步马达）调整，最后校核电气同步（位移传感器）。调整后需在偏载工况下复测（如满载偏 1/4 位置），并把两侧高度差控制在 ±3~5mm。
液压升降与螺杆、曳引方式怎么选？
液压适合"提升高度中等（≤15m）、载重大、对井道要求低"的场合，且天然具备过载保护；曳引适合高频次、大行程的客梯；螺杆适合小载重与低层。工程上常按载重、频次、建筑条件与维护能力综合决策，升降液压在工业场景的竞争力主要来自重载与结构简单。
