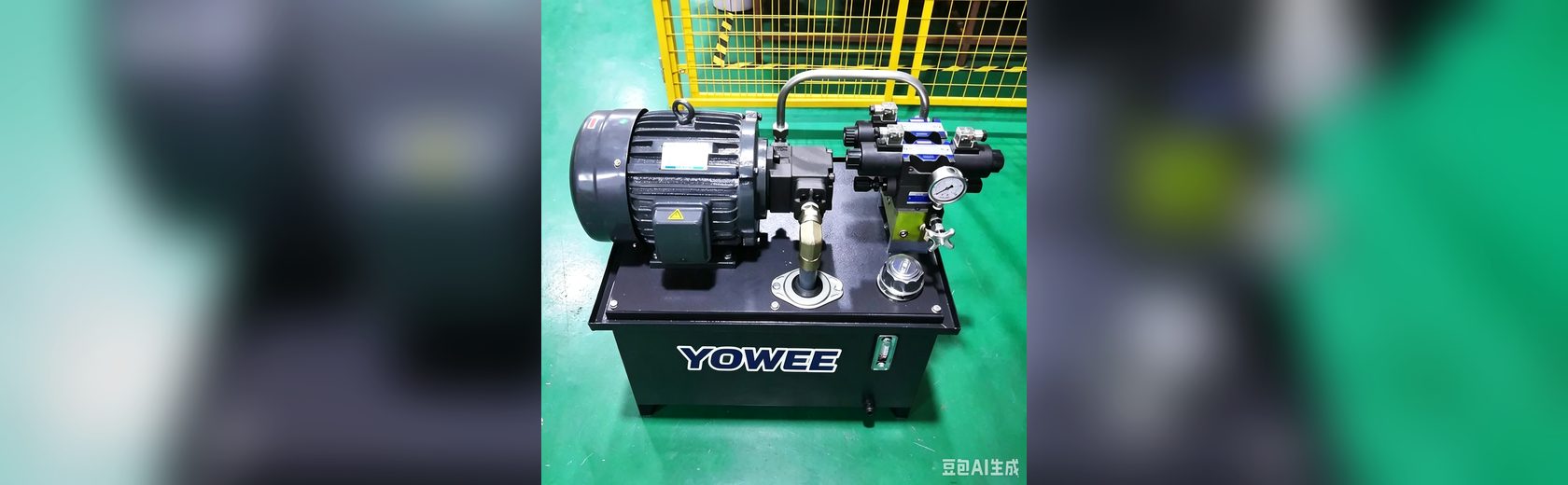

图 24一句话结论：包装机械（封切、成型、压花、捆扎）液压系统压力 3~6.3MPa，特点是动作频次高、节拍精确，并常与气动、伺服电缸配合使用，要求清洁、低噪声、易维护。
应用场景与工况
食品、日化、建材包装线连续运行（可达 10~40 次/分钟），设备多处于洁净或潮湿环境，要求液压站体积小、噪声低且不污染产品。
包装机械的液压系统承担封切、压合、成型与推料等动作，节拍通常在 20~60 次/分钟，单次行程几十毫米。特点是"动作轻、频率高、连续运行时间长"，因此对油温、噪声与可靠性更敏感，而对压力等级要求不高，多在 3~5MPa。
包装线通常与食品、医药、日化行业相关，卫生与清洁要求较高：液压站要防渗漏、油箱呼吸器要防粉尘、软管接头要避免滴漏，必要时使用食品级润滑脂与不锈钢外露件。部分高速包装机要求单机年运行时间超过 6000 小时，因而把换油与滤芯维护纳入计划检修。
图 24系统特点
- 高频动作：换向阀与密封件寿命按"百万次"评估，需选择耐磨密封与高寿命阀件。
- 节拍要求严格：动作速度波动会直接影响包装膜张力与封口质量。
- 洁净与低噪：食品与医疗包装场合要求液压站无渗漏、低噪声，必要时采用食品级液压油。
设计与使用要点
- 按封口压力与行程核算缸径；封切动作需保压 0.2~1 秒，保证封口牢固。
- 高频动作应控制油温：建议采用小油箱+风冷或伺服按需供油，避免油温升高导致速度漂移。
- 选用耐磨密封（如聚氨酯/PU）并保证活塞杆表面硬度与粗糙度，延长高频工况寿命。
- 防止渗漏污染产品：接头尽量在油箱上方布置、避免管路穿越产品区，必要时加装接油盘。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 3~6.3 MPa |
| 动作频次 | 10~40 次/min |
| 流量 | 6~25 L/min |
| 油温 | 30~55 ℃ |
| 控制 | PLC+电磁阀/比例阀 |
| 密封 | PU/NBR 耐磨型 |
工况与选型计算
算例：某封切机构要求封切力 8kN、行程 60mm、封切速度 100mm/s、节拍 40 次/分钟。取压力 4MPa，则 A=8000N÷4MPa=20cm²，缸径 φ51mm，取 φ63mm（31.2cm²），4MPa 下推力约 12.5kN，有足够余量用于克服机械摩擦与偏心阻力。
封切流量 Q=31.2cm²×10cm/s×6≈18.7L/min，小于按连续工作计算的 40×60mm×31.2cm²/60s≈12.5L/min 的平均流量，因此选 20L/min 泵、配 2L 蓄能器削峰即可；电机功率 P=4×20÷(60×0.8)≈1.67kW，取 2.2kW。油箱取 60L 并加装风冷却器与油温开关，保证两班制油温稳定在 50℃ 以内。
安装与调试要点
- 液压站与包装机主体宜分开安装，用软管连接以减少振动传递与噪声。
- 所有接头选用卡套或焊接式，禁用生料带；油箱上加装防尘呼吸器。
- 封切动作的行程与压力参数写入配方，按包装规格自动调用，减少人工调整。
- 设油温报警与过滤器堵塞报警，接入设备管理系统做计划维护提醒。
- 高速机台上建议使用变量叶片泵或蓄能器保压，以减少泵的启停次数与噪声。
- 调试时先空载运行 30 分钟确认无渗漏，再按额定节拍满负荷连续运行 2 小时观察油温。
维护与故障处理
- 每日检查有无滴漏与油位变化，包装线停机成本高，渗漏应即时报修。
- 每周检查封切压力与行程稳定性，偏差会影响封口强度与外观。
- 每季度更换回油滤芯、清洗呼吸器，食品车间粉尘与糖粉会加速堵塞。
- 每半年检测油液污染度与水分，湿洗或蒸煮环境水分超标需换油。
- 每年检查密封件与软管老化情况，高温高湿环境下软管寿命通常 3~5 年。
常见问题
包装机械液压系统油温高怎么办？
高频动作的系统发热主要来自溢流与节流损失，建议改用变量泵或伺服按需供油、缩小节流压差；同时核对油箱容积与冷却器能力，必要时加装风冷器。
包装线上液压和伺服电缸怎么选？
以性价比与节拍为准：大推力、短行程、需保压的封切动作适合液压；高频小推力、位置要求高的动作适合伺服电缸。混合方案（液压做主力、伺服做精定位）在包装线上很常见。
包装机液压系统噪声大、影响车间环境怎么办？
三个方向：①泵型——用变量叶片泵替代齿轮泵可降低 5~10dB(A)；②安装——液压站与机架之间加减振垫、用软管连接、管夹间距按规范布置；③工况——避免长期高压溢流，把保压交给蓄能器。若车间噪声要求严格（≤65dB(A)），可把液压站移入隔声罩或单独机房。
食品车间对液压系统有什么特殊要求？
主要四点：一是防渗漏（避免油污污染产品），管路尽量焊接或卡套连接并定期检查；二是防潮防锈（外露件用不锈钢或做防腐处理）；三是呼吸器加装高效滤芯，防止粉尘与水汽进入油箱；四是选用抗氧化性与抗乳化性好的液压油，并缩短油品检测周期。
