伺服液压系统定制_伺服液压站与伺服液压缸设计选型

一句话结论：伺服液压系统是把伺服阀/比例阀（或伺服泵）、执行元件（伺服液压缸/马达）与位移、压力、力传感器组成闭环的液压系统，用液压的力密度取得电子控制的精度与柔性，兼顾大推力、高刚度和高精度。

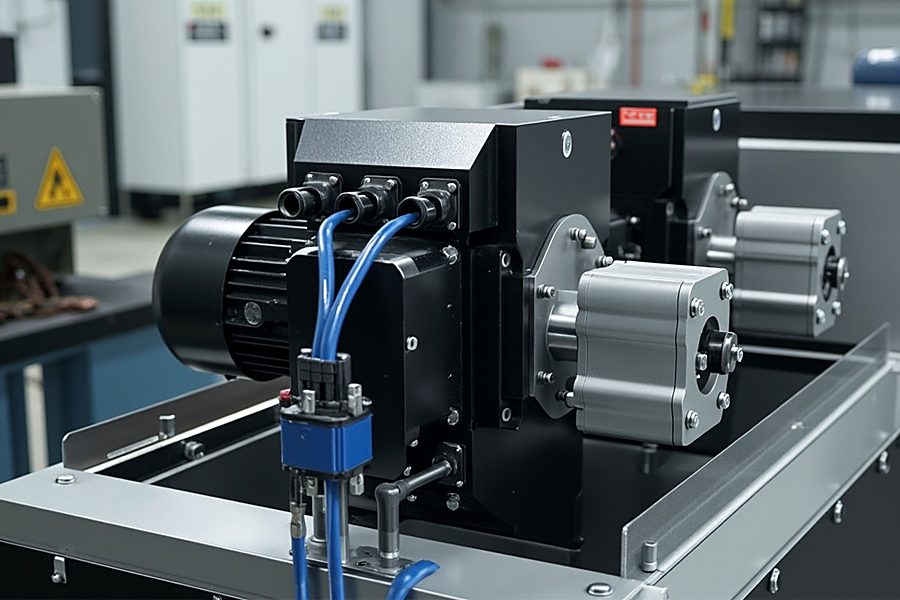

图 15

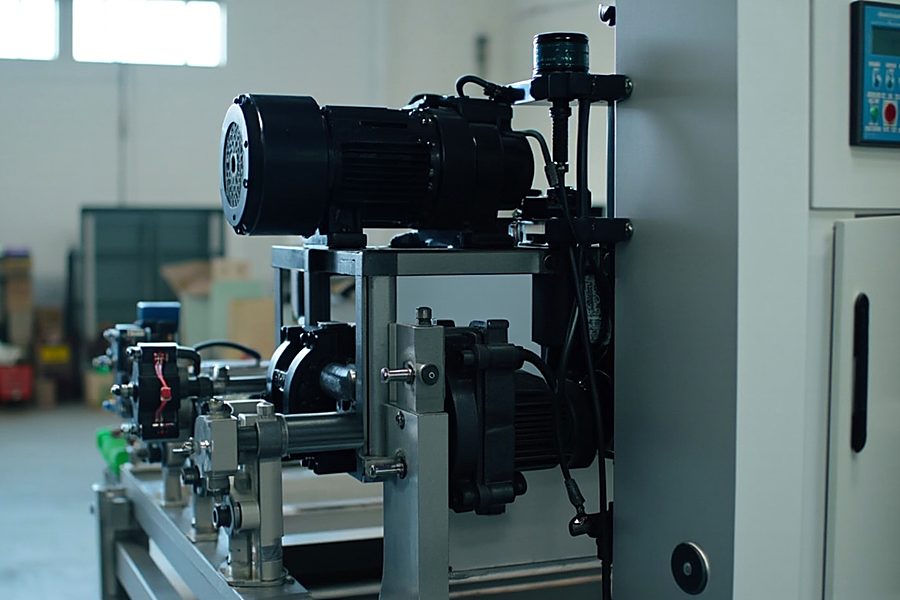

图 16

系统特点

大推力+高精度：同等体积下推力远大于电动方案，同时通过闭环获得位置/力/压力高精度控制。
柔性可编程：位置、速度、力可任意编程与切换，便于多品种、多工艺共线生产。
节能显著：伺服泵按需供油，保压与待机几乎不耗能，油温与噪声同步下降。
对使用环境要求高：油液清洁度 NAS 6~7 级、油温稳定、控制系统需专业整定与维护。

设计与使用要点

先定义精度与动态指标：位置精度、力控制精度、频响与跟随误差必须在方案阶段明确，这决定了阀、传感器与结构刚度的选型。
低摩擦密封与高刚度导向是精度的物理基础：摩擦不均会爬行，刚度不足会振荡；长行程还要做活塞杆稳定性校核。
伺服阀与比例阀选择：伺服阀频响高、精度高但对污染敏感；高频响比例阀性价比更好、耐污染能力较强，按指标取合适者。
清洁度是伺服系统的生命线：系统清洁度 NAS 6~7 级（ISO 15/12~16/13），建议高压过滤+回油过滤双级保护，并在阀前加装精密滤芯。
油温控制：伺服系统油温建议稳定在 40~50℃（波动 ≤±2℃），配油冷机与加热器，避免黏度变化引起增益漂移。
安全保护：限压、限速、失电保位/缓降、超差报警与急停，并考虑蓄能器作为应急能源，防止突然失压导致负载坠落。

伺服液压系统类别说明

伺服液压系统（也叫电液伺服系统、闭环液压系统）由四部分组成：①液压源（伺服泵站或变量泵+蓄能器）；②控制元件（伺服阀或高频响比例阀）；③执行元件（伺服液压缸/液压马达）；④反馈与控制器（位移/压力/力传感器 + 伺服控制器/PLC）。控制器把指令与实际值比较，通过伺服阀调节油液的流量与方向，使执行元件精确跟随指令。

伺服液压系统最大的价值在于"用液压的力密度做电子的精度"：在同样体积下，液压能提供远大于电动的推力与刚度，又通过闭环获得很高的位置与力控制精度。典型指标：位置重复精度可达 ±0.01mm 级（视配置），力控制精度可达满量程 ±0.5%~±1%，频响（-3dB 幅频宽）可达 10~50Hz 甚至更高。

伺服液压系统的设计要点：①低摩擦——密封摩擦力小且稳定，否则低速会爬行；②高刚度——导向长度足够、连接刚度高，这是精度与频响的机械基础；③清洁度——伺服阀阀芯间隙只有几微米，系统清洁度须达到 NAS 6~7 级（ISO 15/12~16/13）；④油温稳定——黏度变化直接影响流量增益，通常要求油温控制在 40~50℃ 且波动小；⑤控制参数整定——PID 与前馈参数需结合负载特性整定，避免超调与振荡。上海油威提供伺服液压系统、伺服液压站与伺服液压缸的方案设计、制造、改造与现场调试。

伺服液压系统与传统液压系统的差别，不在压力等级，而在"控制方式"：伺服泵控（电机转速闭环）与伺服阀控（阀芯位置闭环）把流量与压力变成可编程、可反馈的量，于是系统第一次可以按工艺曲线"精确地"动作，并按需要供能。对压铸、注塑、冲压、试验台这类对速度曲线与重复性敏感的设备，这种可控性直接转化为产品合格率。

伺服改造的经济性主要来自"取消溢流与节流损失"。传统定量泵系统中，待机与保压阶段的高压溢流几乎把装机功率全部变成热；伺服泵控在保压时电机转速接近零、输出流量接近零，实测节电率通常为 30%~60%，同时油温下降、冷却器负荷减小、元件寿命延长。判断是否值得改造，可以先统计一个完整生产周期内的"压力×流量×时间"分布，就能估算节电空间与投资回收期。

系统组成与关键元件

驱动单元：伺服电机（永磁同步）+ 内啮合齿轮泵/柱塞泵，直驱或带减速，按扭矩与转速范围匹配。
伺服阀组：电液伺服阀/高频响比例阀 + 伺服阀块，阀前需 3~5μm 精密过滤与稳压蓄能器。
反馈系统：位移（磁栅/光栅/编码器）、压力与力传感器，采样与闭环周期决定控制品质。
控制与驱动：伺服驱动器 + 运动控制器（PLC 或专用控制器），支持位置/压力/力/速度多模式切换。
辅助系统：伺服油源（含加热与冷却）、蓄能器组、清洁度在线监测与油温闭环控制。
安全设计：失电保位/安全位、限速限压、超差报警与互锁，试验类设备需设试件保护与防护罩联锁。

设计与计算示例

算例：某精密压装设备要求压力 18MPa、压装位移精度 ±0.02mm、压装速度 1~20mm/s 可编程。取缸径 φ80mm（面积 50.3cm²），18MPa 下推力 90.5kN；最大速度 20mm/s 时流量 Q=50.3cm²×1.2cm/s×6≈3.6L/min。伺服泵排量取 5mL/r，对应 2000r/min 时流量 10L/min，留有 2.7 倍余量，覆盖快下与保压补压。

电机选型按"压力×排量"核算扭矩：18MPa×5mL/r÷(2π)≈14.3N·m，考虑容积效率 0.9 与机械效率 0.85 后约 18.7N·m，选额定 16N·m、峰值 32N·m（过载 2 倍）的伺服电机即可满足工艺峰值需求。闭环周期建议 ≤1ms，以保证 ±0.02mm 的位移精度与压力曲线重复性。

典型参数（伺服系统）

参数项	典型范围
系统压力	14 / 16 / 21 / 25 / 28 MPa（按负载）
位置重复精度	±0.01~±0.05 mm（视配置）
力控制精度	满量程 ±0.5%~±1%
频响（-3dB）	10~50 Hz（视负载与阀规格）
清洁度等级	NAS 6~7 级（ISO 15/12~16/13）
油温控制	40~50 ℃，波动 ≤±2 ℃
控制形式	伺服阀/高频响比例阀+位移/力闭环
节能方式	伺服电机驱动定量泵/变量泵按需供油
