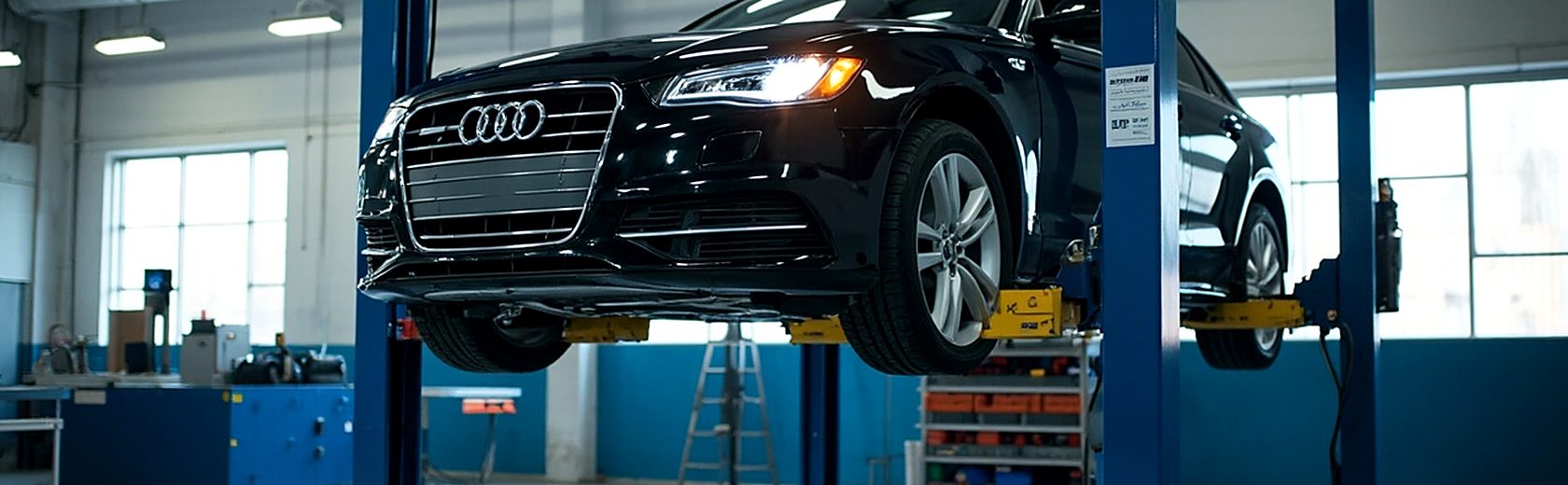

图 28一句话结论：汽车举升机多采用低压液压系统驱动（常见 3~7MPa），要求升降平稳无爬行、双柱/四柱同步，并能长期悬停不下滑，是维修站与 4S 店最常见的小型液压系统之一。
应用场景与工况
举升机载车 2~4t、升降行程 1.8~2m、起升时间约 30~60 秒；举升后需在任意高度安全悬停，维修人员常在车下作业，因此液压锁、防爆阀与机械安全锁的可靠性要求极高。
双柱/四柱举升机在维修站每天要完成 10~40 次举升，多数是"举升—悬停作业—下降"的循环。举升时间通常 30~60 秒，作业时人可能位于车下，因此液压锁、机械安全锁与防爆阀的可靠性比举升速度与压力等级重要得多。
使用环境是"油污、粉尘、水汽共存"的维修车间，且操作者技术水平参差；因此系统设计要尽量"傻瓜化"：压力出厂设定并锁定、行程限位与超载保护不可绕过、维护点（加油口、滤芯、观察窗）集中在易操作位置。
图 28系统特点
- 低压大缸径：3~7MPa 下用单作用或双作用缸获得 2~4t 举升力，缸径偏大、速度靠节流控制。
- 安全是第一指标：必须配置液控单向阀（液压锁）+ 管路防爆阀 + 机械安全锁三套独立保护。
- 双柱同步要求高：两侧缸不同步会造成整车倾斜，常用同步阀、分流马达或机械强制同步（链条/钢索）。
设计与使用要点
- 按最大举升质量核算压力与缸径并留 1.25~1.5 倍余量，起升时间按 30~60 秒设计，过快会产生冲击并吸入空气。
- 液控单向阀与防爆阀必须成套配置并定期动作检查，这是断管保护的最后一道防线，不可用普通换向阀替代。
- 同步优先机械强制同步（链条/钢索），液压同步作补充；电控应设两侧高度差超限报警与停机保护。
- 下降用回油节流加背压保持平稳，并对油温做管理：高频次使用建议加大油箱并配风冷，油温控制在 60℃ 以内。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 3~7 MPa |
| 举升质量 | 2~4 t（单柱/整车） |
| 缸径 | φ63~φ110 mm |
| 起升时间 | 30~60 s |
| 油箱容积 | 40~120 L |
| 安全配置 | 液压锁+防爆阀+机械安全锁 |
工况与选型计算
算例：四级柱举升机总举升质量 3.5 吨（含车重），取工作压力 5MPa，双缸分担则单缸推力 17.2kN。考虑同步偏差与摩擦，取 φ100mm 缸（78.5cm²），5MPa 下单缸 39kN，有充足余量；起升速度按 1.8 米/45 秒 计约 2.4m/min，流量 Q=78.5cm²×240cm/min÷1000≈18.8L/min。
泵选 20L/min 齿轮泵（低压系统常用），电机功率 P=5×20÷(60×0.8)≈2.1kW，取 2.2kW。下降用回油节流+背压控制，并必须经过液控单向阀；油箱 40~60L（按泵流量 2~3 倍，因动作间歇），连续使用频繁时加装风冷。
安装与调试要点
- 立柱基础与地脚螺栓按厂家要求施工，水平度控制在 2mm 以内，否则升降过程中会出现卡滞。
- 双柱同步优先采用机械强制同步（链条/钢索），液压同步作为辅助；并加装两侧高度差检测。
- 每只缸进油口装管路防爆阀，配套液控单向阀；机械安全锁每 500mm 或按标准设安全齿。
- 液压站安装在立柱一侧，加油口与观察窗便于操作；管路沿立柱固定，避免被车辆碰撞。
- 控制按钮设防误操作措施（如必须持续按压），并配急停与超载报警。
- 调试做空载与满载升降试验、保位试验（30 分钟下沉 ≤2mm）与断管模拟试验。
维护与故障处理
- 每日目视检查有无渗油、钢丝绳/链条松紧与安全锁动作。
- 每周检查油位与举升同步性，两侧高度差超过 15mm 需调整与检查同步机构。
- 每季度检查液压锁、防爆阀与机械安全锁动作，并检查软管外观。
- 每半年更换回油滤芯并检测油液污染度（维修车间粉尘多）。
- 每年做一次满载保位与超载保护试验，检查镀层、焊缝与结构件锈蚀。
常见问题
举升机举升后缓慢下沉是什么原因？
多数是液控单向阀（液压锁）内泄漏或阀芯卡滞、缸密封内泄与管接头微渗。应先清洁或更换液压锁，检查缸内泄量与接头紧固扭矩；严禁用提高系统压力的方式掩盖泄漏。
双柱举升机两侧不同步怎么处理？
先确认机械同步链条/钢索松紧一致、两侧负载均匀，再检查同步阀或分流马达是否磨损；液压同步精度有限时应改为机械强制同步，并加装高度差检测与停机保护。
举升机液压油多久换一次比较合适？
按使用频次定：每天作业 10 次以内的维修站，2 年或 4000 小时换一次；每天 30 次以上的快修店建议 1 年或 2000 小时；发现油液变黑、乳化或污染度超过 NAS 10 级立即换油。换油时同时清洗吸油滤网并检查液控单向阀密封。
举升机能不能用普通液压油随意补油？
不能。混用不同黏度与不同添加剂体系会让抗磨性能与氧化安定性下降，容易出现阀卡滞与密封溶胀。应按铭牌要求补加同牌号同黏度等级（维修车间常温环境常用 L-HM32 或 L-HM46），并在加油时使用过滤小车避免把粉尘带入系统。
