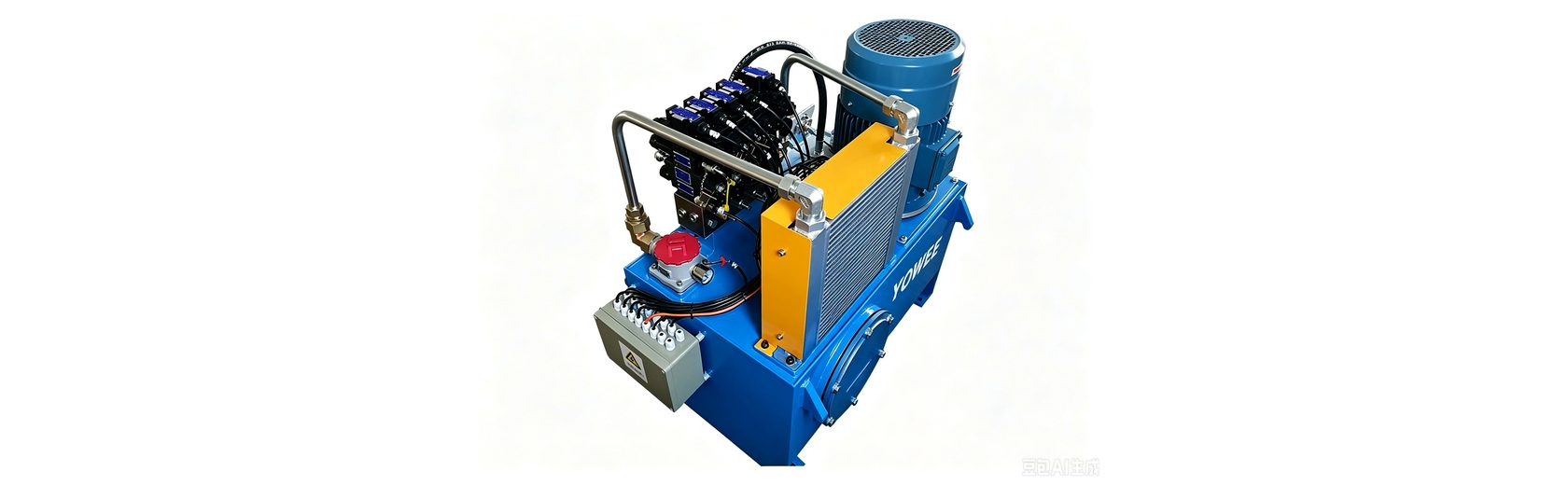

图 36一句话结论：液压打包机（废纸、塑料、金属屑）以中压系统（16MPa）驱动压缩与推包，特点是压紧力大、循环时间长、动作简单但要求可靠耐用。
应用场景与工况
废品回收与造纸厂，连续将散料压缩成包块，压紧力从几十吨到数百吨；环境粉尘大、湿度高，操作人员与设备距离较近。
液压打包机把废纸、塑料、金属屑压成密实包块，循环为"开门→投料→压缩→推出/捆扎→复位"，单循环 40~120 秒。压缩阶段需要高压与大推力，而在投料与复位阶段只需要小流量。
打包机多在回收站、造纸厂与金属加工车间使用，工况"脏、重、连续"：粉尘与碎屑极易进入油液，负载冲击大，操作者常在压力不足时自行调节溢流阀，因此系统要设置压力上限锁定与污染控制措施。
图 36系统特点
- 大推力、慢速度：压缩过程需要较大压力与较小速度，属于典型的"高压慢速"负载特性。
- 循环时间较长：一个打包循环 1~4 分钟，其中压缩与保压占主要时间，适合容积调速与卸荷节能。
- 粉尘环境：活塞杆与油箱呼吸口需要加强防护，避免粉尘进入系统。
设计与使用要点
- 按最大压缩力与料箱截面计算缸径与压力；金属打包（如废钢）所需压力更高，可能需更高级别系统。
- 压缩阶段采用容积调速或双泵（低压大流量快进+高压小流量压紧）方案，兼顾速度与压力。
- 粉尘防护：活塞杆加装双唇防尘圈、油箱呼吸口加装空气滤清器并定期清理。
- 安全防护：设置防护门联锁、双手操作与紧急卸压，防止人员在压缩区受伤。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 16 MPa（金属料可更高） |
| 压缩力 | 300~5000 kN |
| 流量 | 40~160 L/min |
| 电机功率 | 15~75 kW |
| 循环时间 | 1~4 min |
| 控制 | 电液换向阀+PLC |
工况与选型计算
算例：某打包机压缩力需要 1000kN，取系统压力 16MPa，则 A=1000000N÷16MPa=625cm²，对应缸径 φ282mm，取 φ280mm（616cm²），16MPa 下压缩力约 986kN。
压缩速度 10mm/s 时流量 Q=616cm²×1cm/s×6≈37L/min，空行程（快进）80mm/s 时理论流量 296L/min，采用充液阀方案由充液油箱补油，泵按压缩工况选 63L/min，电机功率 P=16×63÷(60×0.8)≈21kW，取 22kW；油箱取 250~400L 并配风冷器，粉尘环境需加强空气滤清器维护。
安装与调试要点
- 压缩缸与压头连接采用球面或浮动支承，压头导轨保证直线度，避免偏载。
- 充液阀与充液油箱按最大流量核算通径，安装位置高于缸体防止吸空。
- 溢流阀设定值加装锁定装置，避免现场随意提高压力。
- 油箱密封并加装高效空气滤清器，粉尘环境建议加装呼吸除湿过滤。
- 推出/捆扎回路单独设压力，避免高压互窜影响动作。
- 调试做满负载压缩试验，记录压力、速度与油温曲线。
维护与故障处理
- 每班清理压头周围的碎屑，检查有无渗漏与异常噪声。
- 每周检查油位、空气滤清器与溢流阀设定是否被改动。
- 每季度更换回油滤芯并清洗吸油粗滤（粉尘环境下极易堵塞）。
- 每半年检测油液污染度与水分，必要时换油并清洗油箱。
- 每年检查缸密封、充液阀密封面与结构件焊缝。
常见问题
打包机液压系统压力建立慢怎么解决？
压力建立慢多因泵吸油不畅、油液黏度过高（低温）、溢流阀设定偏低或泵磨损。冬季建议使用低黏度或高黏度指数液压油，并检查吸油滤与油箱呼吸器是否堵塞。
液压打包机可以用伺服系统吗？
可以，但性价比需评估：伺服按需供油可在保压段节电，但打包机循环时间长、动作单一，通常采用双泵+卸荷回路的方案更经济。若电价高、使用频繁，伺服改造仍有收益。
打包机压力不足，操作者习惯调高溢流阀，这样安全吗？
不建议。调高溢流阀会让泵、阀、缸与管路长期超压运行，轻则加速磨损与油温升高，重则造成缸体或焊件疲劳开裂。压力不足的正确排查顺序是：泵的输出流量与容积效率→溢流阀内泄→换向阀内泄→缸密封内泄。压力设定值应在出厂时锁定并记录。
废纸打包机的液压油为什么会很快变脏？
打包现场粉尘、纸屑极多，油箱呼吸器如果只有简单网罩，粉尘会随呼吸进入；同时压缩过程的冲击会促进颗粒剥离。做法是加装高效空气滤清器（必要时干燥呼吸器）、缩短回油滤芯更换周期（每季度或按压差），并保持油箱周围清洁。
