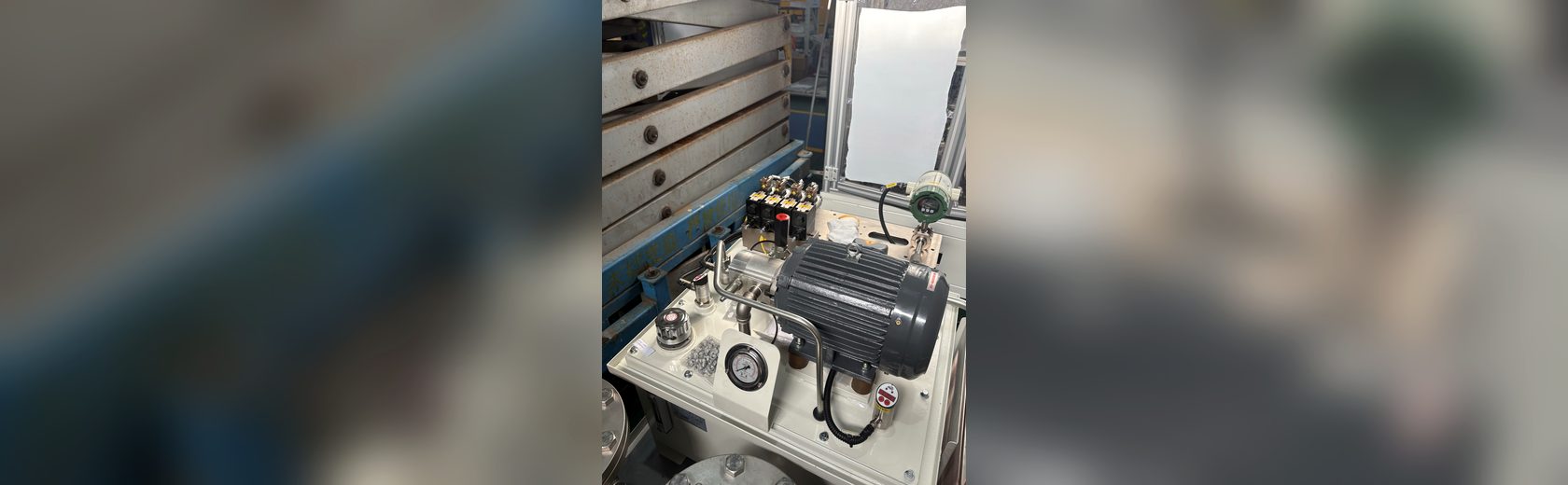

图 77一句话结论：数控机床液压系统覆盖卡盘夹紧、主轴松刀、刀库与托盘交换、夹具夹紧与磨床往复等动作，压力多为 2.5~7MPa（高压夹紧回路可至 14~16MPa）。本专题按配置功率分为三类，分别给出液压原理图、系统照片、技术说明与实际应用。
数控机床液压系统专题说明
数控机床选择液压传动的原因主要有三：其一，夹紧与松刀需要"力密度大、体积小"的动力源，在机床有限的安装空间里，液压缸比电动或气动方案更容易获得 20~40kN 的稳定夹紧力；其二，机床的动作多为高频短行程（松刀 0.2~0.5 秒、夹紧 1~3 秒），液压可以方便地实现快速、平稳、可调速的动作；其三，一套泵站可以通过分区阀块同时服务多个工位或机床，便于集中供油与集中维护。
本专题按"配置功率"把数控机床液压系统分为三类：约 0.55~1.5kW 的小型单机配套（卡盘、夹具）、2.2~5.5kW 的加工中心型（松刀、刀库、托盘交换）、7.5~11kW 的集中供油或高压夹紧型。三类的回路结构、元件等级、油液管理与维护重点各不相同，下面分别说明，并附每类的液压原理图与系统照片。
第一类 · 小型单机配套（0.55~1.5kW）
这类系统服务于数控车床卡盘、小型液压夹具与仪表机床，回路构成是"定量泵 + 减压阀 + 电磁换向阀 + 蓄能器保压"的经典组合。卡盘夹紧压力通常 2.5~3.5MPa，通过减压阀分档设定，并在卡盘端装压力表便于逐台调校；蓄能器（0.6~2.5L）与液控单向阀保证断电或泵停机时夹紧力保持 30 分钟以上，避免工件飞出。
设计要点是"小泵配蓄能器"：夹紧动作瞬时流量需求在 10L/min 左右，选 6~12L/min 泵并配 2L 蓄能器即可，比按峰值选泵更经济、发热更少。油温控制在 35~55℃，低压小流量系统一般只需自然冷却；噪声与振动用减振垫与软管隔离，避免传到工件表面形成振纹。

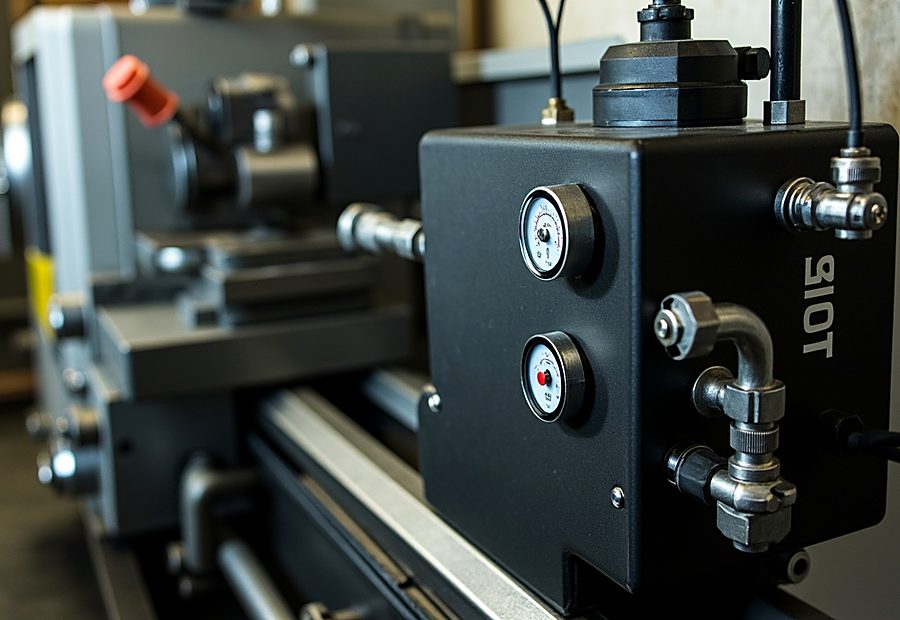

图 78
小型单机液压站实拍：小电机+齿轮泵、紧凑油箱、集成阀块，安装于机床侧面或底座。
液压原理图 · 第一类 · 小型单机配套（0.55~1.5kW）（2.5~4 MPa）
实际应用
- 数控车床液压卡盘（φ160~φ400，夹紧力 20~40kN），含通孔与实心卡盘。
- 仪表车床、小型精密机床的辅助夹紧与送料。
- 专用工装夹具：加工中心工装板、焊接夹具的多点夹紧（2.5~5MPa）。
- 液压带锯床、切断机的夹紧与进给（压力取更低档 2.5~4MPa）。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 2.5~4 MPa |
| 流量 | 6~12 L/min |
| 电机功率 | 0.55~1.5 kW |
| 油箱容积 | 20~60 L |
| 蓄能器 | 0.6~2.5 L（保压） |
| 典型动作时间 | 夹紧/松开 1~3 s |
| 清洁度 | NAS 8~9 级 |
第二类 · 加工中心型（2.2~5.5kW）
加工中心的液压动作最多：主轴松刀/拉刀（20~30kN）、刀库转位与刀套翻转、托盘交换（APC）、防护门与夹具。系统采用"小泵（16~32L/min）+ 蓄能器（1~4L）削峰"的架构，按动作时序错开各类需求，避免为瞬时峰值选大泵。
安全设计是这类系统区别于其他机床液压的关键：松刀压力不足时禁止主轴旋转，夹刀（拉刀）确认信号未建立时禁止启动加工程序。工程上通过压力继电器（或压力传感器）把信号接入 CNC，形成硬联锁；同时蓄能器保证泵切换或断电瞬间松刀压力不跌落，防止刀具甩出。

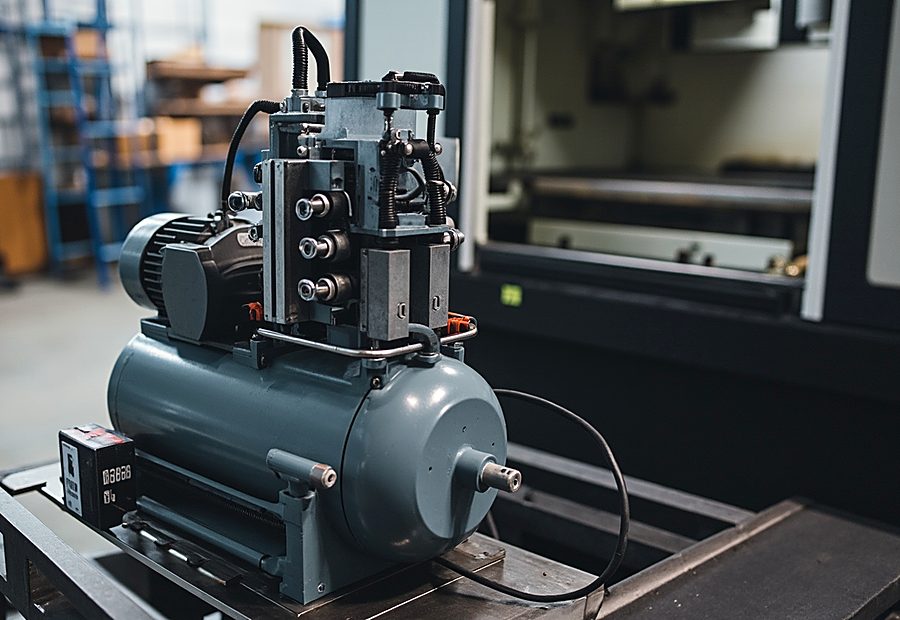

图 79
加工中心液压站实拍：变量叶片泵、蓄能器、集成阀块与压力继电器，为松刀/刀库/托盘供油。
液压原理图 · 第二类 · 加工中心型（2.2~5.5kW）（4~7 MPa）
实际应用
- 立式/卧式加工中心：BT40/BT50/HSK 刀柄的松拉刀与吹气清洁。
- 刀库液压驱动：刀盘转位、刀套翻转与机械手动作。
- 托盘交换系统（APC）：平稳交换、无冲击定位。
- 数控磨床、珩磨机的辅助动作与砂轮修整补偿。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 4~7 MPa |
| 流量 | 16~32 L/min |
| 电机功率 | 2.2~5.5 kW |
| 油箱容积 | 60~120 L |
| 松刀力 | 20~30 kN |
| 蓄能器 | 1~4 L |
| 清洁度 | NAS 8 级，回油过滤 10 μm |
第三类 · 集中供油 / 高压夹紧（7.5~11kW）
当车间机床数量多（4~10 台）时，分散的单机泵站在占地、发热、维护上都变得不经济，集中供油方案用一台 7.5~11kW 泵站通过主管路与分区阀块向各机床供油：主油路保持 7~16MPa，各机床用减压阀取用所需压力（夹紧 4~6MPa、松刀 5~7MPa），峰值流量由蓄能器组补足，平均流量与装机功率按"同时动作系数"核算。
高压夹紧是另一条路径：把部分机床的卡盘/夹具回路提高到 14~16MPa，同样夹紧力下缸径更小、结构更紧凑，也便于与自动化线（机器人上下料）配套。高压回路必须用高压滤芯（10μm 以内）、厚壁管与更高的清洁度管理（NAS 7~8 级），并注意换向冲击的吸收（缓冲阀/蓄能器）。

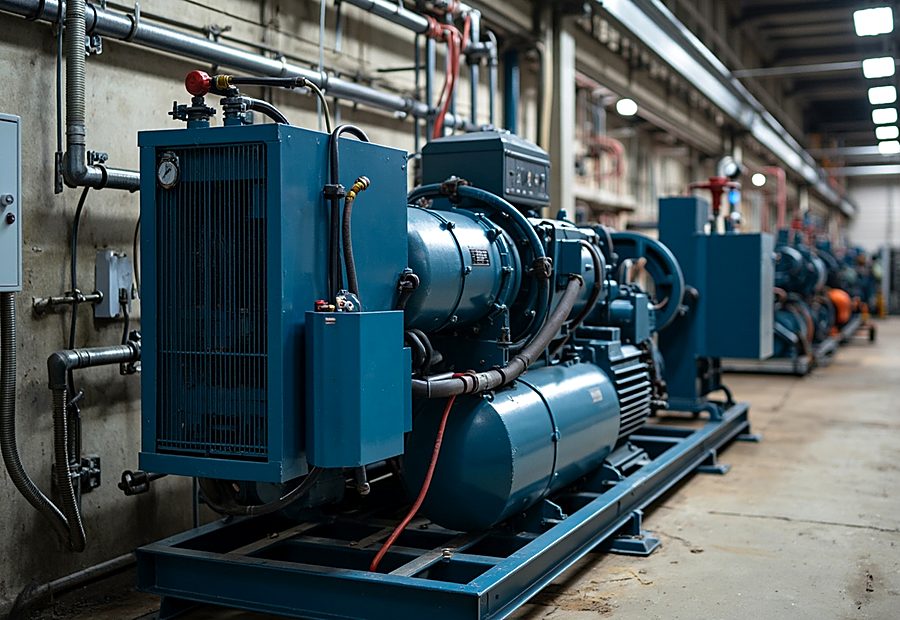

图 80
集中供油液压站实拍：大功率泵组、高压过滤、冷却器与沿车间管路，服务多台机床。
液压原理图 · 第三类 · 集中供油 / 高压夹紧（7.5~11kW）（7~16 MPa（夹紧 14~16 MPa））
实际应用
- 机加工车间集中供油改造（替代分散小站，减少维护点）。
- 高压卡盘/高压夹具：薄壁件、重切削工位的稳定夹紧。
- 刹车盘、轴承套圈等专用机床的多工位液压。
- 机床与自动化线（机器人工位）联合供油与联锁控制。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 7~16 MPa（夹紧 14~16 MPa） |
| 流量 | 40~63 L/min |
| 电机功率 | 7.5~11 kW |
| 油箱容积 | 160~250 L |
| 供机床数 | 4~10 台 |
| 蓄能器组 | 4~10 L |
| 清洁度 | NAS 7~8 级 |
设计与使用要点
- 先按各动作的力与速度核算，再决定泵与蓄能器：高频短行程动作优先"小泵+蓄能器"，避免按峰值流量选大泵。
- 安全动作（松刀、卡盘夹紧）必须做失压联锁与保压设计：压力继电器信号接入 CNC，断电时靠蓄能器+液压锁保持。
- 多机集中供油要分区减压并按"同时动作系数"核算主管路流量，主管流速控制在 3~4m/s，减小压降与发热。
- 连续加工关注油温与噪声：油温稳定在 35~55℃，液压站加减振垫并用软管连接，防止振纹传至工件。
- 调试时记录每个动作的压力与时间（作为基准数据），后续维护与故障判断都以它为参照。
- 切屑与冷却液是油液污染的主要来源：回油过滤 10μm、油箱呼吸器带滤芯，并定期检测清洁度。
常见误区与规避
- 夹紧压力设定过高：薄壁件变形、卡爪磨损加快，应按工件刚性分档设定并锁定。
- 不配蓄能器：泵频繁启停、压力波动大，松刀瞬间压力跌落影响安全。
- 失压联锁被现场"临时旁路"：失去安全保护，属于典型隐患，应通过权限管理禁止。
- 忽略油温对夹紧力的影响：油温升高内泄增加，夹紧力下降 3%~8%，精加工前应复核压力。
- 集中供油按峰值选大泵：装机功率与发热成倍增加，正确做法是蓄能器削峰+时序错开。
- 油液混用与不作检测：阀卡滞与动作时序错乱的常见根源。
相关实际使用案例
图 17低压系统数控车床液压系统
数控车床液压系统用于液压卡盘夹紧、尾座顶尖伸缩与刀塔转位，工作压力 3~5MPa，属于典型低压系统。其核心要求是夹紧力稳定、动作快、长时间连续工作不升温。…
查看案例 →
图 18低压系统加工中心刀库与托盘交换液压系统
加工中心液压系统主要驱动刀库换刀（松刀/拉刀）、主轴松刀油缸、托盘交换（APC）与夹具夹紧，压力多为 4~6.3MPa，要求动作准确、重复定位可靠，并具备失压保护。…
查看案例 →
图 19低压系统机床液压夹具系统（工装夹具液压站）
液压夹具系统为专用工装、组合夹具、自动线夹具提供夹紧动力，工作压力 2.5~5MPa，特点是多工位、多点顺序夹紧、夹紧力可调，常配蓄能器做失压保护。…
查看案例 →
图 20低压系统磨床工作台往复液压系统
磨床（外圆磨、平面磨）工作台往复运动由液压系统驱动，压力 2.5~4MPa，核心指标是低速不爬行、换向冲击小、往复节拍稳定，属于对动态品质要求最高的低压系统之一。…
查看案例 →
图 27低压系统液压带锯床锯切与夹紧液压系统
液压带锯床用液压系统实现工件夹紧、锯架进给与升降，工作压力 2.5~4MPa，特点是夹紧可靠、进给无级调速、锯架升降平稳，是典型的低压小流量系统。…
查看案例 →
图 32中压系统液压拉床（拉削机床）液压系统
拉床以液压驱动主滑枕完成拉削，工作压力 10~16MPa，特点是"主运动单向、速度低而均匀、拉力大"，对速度稳定性与油温控制要求高。…
查看案例 →
图 53动力单元机床配套液压动力单元
机床液压动力单元为数控机床、加工中心、专机的卡盘、夹具、刀塔与平衡缸供油，多采用模块式结构，压力 3~6.3MPa，强调体积小、噪声低、响应快。…
查看案例 →常见问题
数控机床液压系统的压力为什么普遍不高？
因为机床的力和行程需求不大：卡盘夹紧 20~40kN、松刀 20~30kN，用 2.5~7MPa 配 φ63~φ125mm 缸即可实现，低压带来元件通用、发热小、噪声低、维护简单等好处。只有夹紧回路在空间受限或需要更高刚性时，才提高到 14~16MPa。
液压卡盘夹紧力会随油温变化吗？影响加工精度吗？
会变化。油温升高使黏度下降、内泄增加，夹紧力通常下降 3%~8%；若系统用减压阀设定夹紧压力，影响相对较小。高精度加工建议把油温稳定在 40℃ 左右，并在换班或长时间停机后重新确认一次压力读数。
机床液压站会不会影响加工表面质量？
会通过两条路径：一是振动——泵的脉动经管路与基础传到机床结构，形成振纹；二是速度稳定性——磨床类设备的台面速度波动直接反映为表面波纹。对策是减振安装、软管连接、加大管径降低流速，并把油温与清洁度控制在推荐范围。
