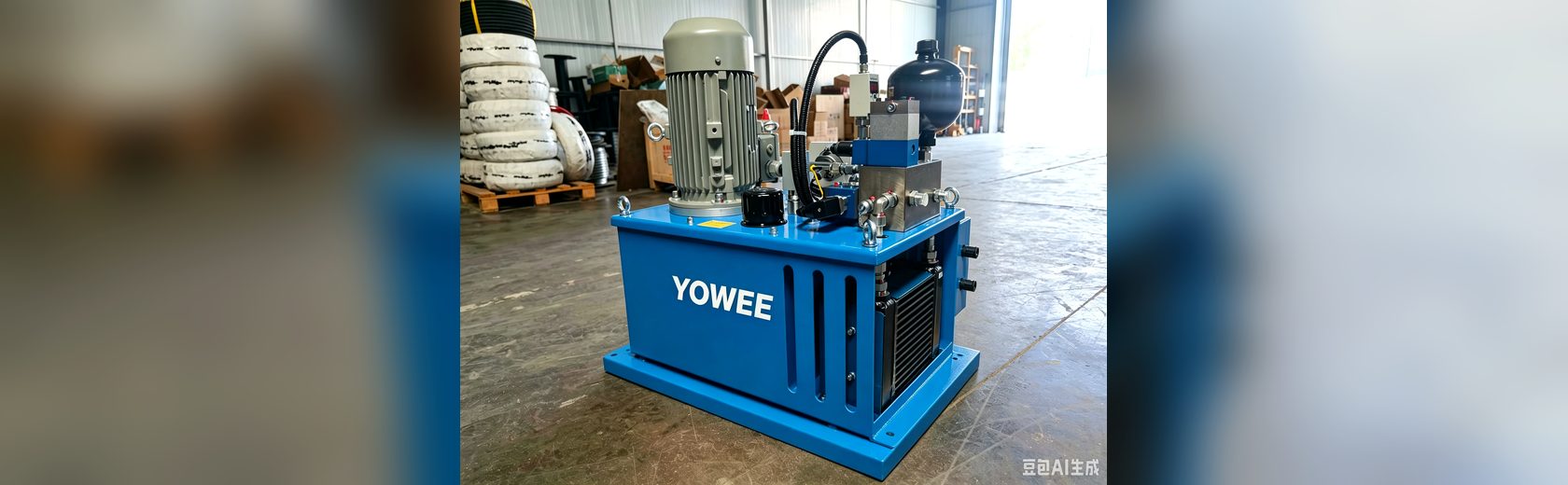

图 43一句话结论：液压卷板机以高压系统驱动上辊升降、下辊翻转与端部（可开式）机构，工作压力 20~31.5MPa，要求三辊同步、卷制圆度稳定且能精确控制辊间压力。
应用场景与工况
压力容器、管道、风机制造，卷制厚度 6~100mm、宽度 2~12m 的钢板；卷制过程需要多次往复，辊间压力与位置控制直接影响圆度与锥度。
卷板机（三辊/四辊）用液压系统完成上辊升降、下辊夹紧与侧辊翻转，卷制时辊子承受巨大弯矩与扭矩，对液压系统的稳定性与同步性要求很高。卷制过程缓慢且需要多次往复（预弯、卷圆、校圆），单件节拍可能长达数分钟。
卷板车间多为重工业环境，金属粉尘、氧化皮与高温并存，油液污染风险高；设备功率大（常见 22~110kW），油温控制与过滤维护是现场最常被忽略的环节。多辊同步误差会造成筒体错边与椭圆度超标，直接影响压力容器与塔器制造质量。
图 43系统特点
- 两侧主缸同步是核心：不同步会导致上辊倾斜、板料跑偏、卷制锥度过大。
- 压力控制精度要求高：压力过大易压伤板面与辊面，过小则卷不动或反复卷制。
- 具备端部翻转/开式结构：大型卷板机需要液压驱动端部翻转以便取出筒体。
设计与使用要点
- 按最大板厚、板宽与最小卷制直径核算卷制力矩与压力，取 1.3~1.5 倍余量确定缸径与系统压力。
- 同步方案优先机械同步（刚性连接）+液压精调，或采用比例阀+位移传感器闭环同步。
- 上辊升降设缓冲与背压：接近板料时减速，防止硬冲击压伤板面。
- 大型设备应考虑蓄能器与卸荷回路，降低装机功率并控制油温；油液清洁度 NAS 7~8 级。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 20~31.5 MPa |
| 卷制力矩 | 按板厚板宽计算 |
| 流量 | 60~250 L/min |
| 同步精度 | ≤±1~2 mm |
| 电机功率 | 22~110 kW |
| 控制 | 比例阀+位移闭环 |
工况与选型计算
算例：某 20mm×2500mm 四辊卷板机卷制时所需下压缸推力约 1200kN。取系统压力 25MPa，则总受压面积 A=1200000N÷25MPa=480cm²；采用两只 φ180mm 缸（254cm²×2=508cm²），25MPa 下合计推力约 1270kN，满足要求。
上辊升降速度取 10mm/s，则流量 Q=508cm²×1cm/s×6≈30.5L/min；侧辊翻转与下辊夹紧另需 20~30L/min，故泵选 63L/min，电机功率 P=25×63÷(60×0.85)≈30.9kW，取 37kW。同步精度≤±1mm 通过分流阀或位移闭环保证；油温控制在 45~55℃ 之间，避免同步性与卷制精度漂移。
安装与调试要点
- 多缸同步必须设位移监测与纠偏，机械导向（导轨/连杆）优先保证刚性。
- 各缸进油口配平衡阀或液压锁，防止上辊因自重坠落。
- 管路按最大流量核算，流速控制在 4~5m/s，避免长管路压力损失过大。
- 油箱与冷却器按大功率配置（水冷优先），并设油温自动控制。
- 主机基础与液压站分开布置，减少振动传递；管夹间距按规范设置。
- 调试做空载同步试验、偏载同步试验与满载卷制试验，记录椭圆度与错边量。
维护与故障处理
- 每班检查同步偏差与油温，偏差超过 ±2mm 需检查分流阀与传感器。
- 每周检查缸口渗漏与销轴润滑，卷板机粉尘与氧化皮多。
- 每季度更换回油滤芯、检测污染度并清洗冷却器。
- 每半年检查平衡阀、位移传感器标定与结构件焊缝。
- 每年检查缸密封与导轨磨损，校验压力与同步参数。
常见问题
卷板机上辊不同步怎么处理？
按"测差—查阀—校闭环"顺序：先测两侧缸行程差与压力差，再检查比例阀/同步阀是否卡滞或内漏，最后校验位移传感器标定。机械同步机构磨损也会造成偏差，需一并检查。
卷板机液压系统压力波动大是什么原因？
多因溢流阀/比例阀设定漂移、蓄能器充气压力不当、油液含气或油温变化引起黏度波动；若在卷制过程中波动，还需检查负载变化是否超出设计余量与泵的变量响应速度。
卷板机卷出的筒体为什么会有错边？
错边通常来自三方面：①两缸不同步（分流阀磨损、油温不一致导致流量差异）；②偏载（板料未对中、两端下压量不等）；③机械导向间隙过大。排查先看同步误差记录，再检查对中与导向，最后调整分流阀或启用位移闭环。
卷板机为什么强调油温稳定？
油温变化会同时影响两缸的泄漏量，造成同步偏差；也会改变速度与行程到位点，影响卷制精度。因此卷板机通常配自动温控（加热+冷却），把油温稳定在 45~55℃，并建议在温升明显的第一小时内避免精卷工序。
