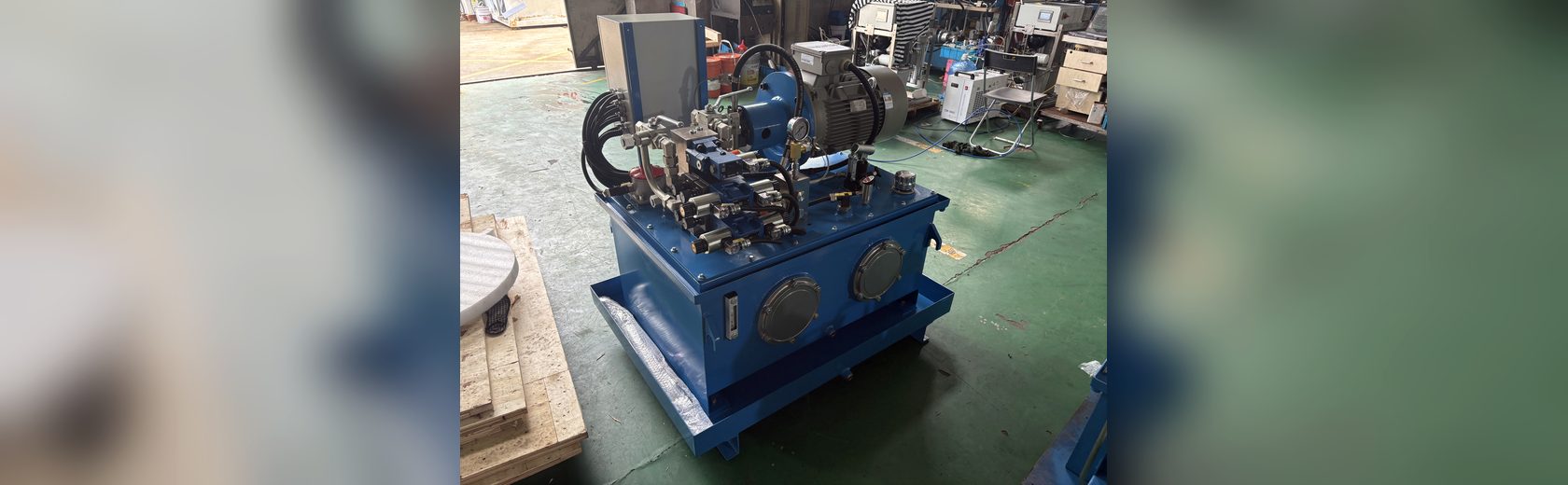

图 47一句话结论：压铸机液压系统驱动合模、压射（慢压射—快压射—增压）、顶出与抽芯，工作压力 16~25MPa（高压段），核心是压射速度与增压的精确控制，直接决定铸件质量。
应用场景与工况
铝合金/镁合金压铸车间，节拍 20~120 秒/模次，压射过程仅几十毫秒却要求速度与压力精确可控；环境高温、粉尘（脱模剂）、振动。
压铸机的液压系统承担合模、压射、增压、顶出与抽芯等动作，其中压射（快压射）是核心工序：要求在几十毫秒内把金属液高速充填型腔，瞬时流量极大（数百至上千升/分钟）。因此压铸机普遍采用大容量蓄能器组供压射，泵只负责充液与慢速动作。
压铸车间温度高（熔炉辐射）、粉尘与飞溅多，液压站需远离热源并加强散热；压射性能的稳定性直接决定铸件致密度与气孔率，因此蓄能器压力、压射阀响应与油温都必须处于受控状态。
图 47系统特点
- 压射控制是核心：慢压射（防止卷气）→快压射（充型）→增压（补缩）三阶段无缝衔接，响应要求毫秒级。
- 合模力大：锁模力从几百吨到数千吨，合模缸需要高压与大流量。
- 蓄能器是标配：快压射需要瞬时大流量，靠蓄能器供油才能实现，同时降低装机功率。
设计与使用要点
- 按压射力、压射速度与增压比确定压射缸与蓄能器容量，压射回路常配伺服阀/比例阀实现速度闭环。
- 合模回路采用差动快进与高压锁模，快慢速切换要平稳，避免冲击造成模具损伤。
- 蓄能器充气压力按工作压力的 60%~70% 设定，并定期检测皮囊与充气压力，防止压力衰减影响压射。
- 高温与污染防护：油温稳定在 45~55℃（配油冷机），加强过滤（比例/伺服阀要求 NAS 6~7 级）。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 16~25 MPa |
| 锁模力 | 200~4000 t |
| 压射速度 | 按工艺（快压射可达数 m/s） |
| 蓄能器 | 多组（压射/合模） |
| 油温 | 45~55 ℃ |
| 清洁度 | NAS 6~7 级 |
工况与选型计算
算例：某 800 吨冷室压铸机，压射缸 φ160mm（201cm²），快压射速度 4m/s，则瞬时流量 Q=201cm²×400cm/s×6≈482L/min；压射压力取 25MPa 时压射力约 502kN。
为此配置 100~160L 蓄能器组（充氮压力约 14~16MPa）与压射专用阀（快压射阀 + 增压阀）。合模缸按合模力 8000kN 设计：取 25MPa 需受压面积 3200cm²，由两只 φ450mm 缸（1590cm²×2=3180cm²）实现；泵按充液需求选 100L/min，电机功率约 45kW，油温控制在 45~55℃。
安装与调试要点
- 蓄能器组靠近压射阀块布置，缩短高压管路以提高响应速度与减小压降。
- 压射回路必须用高压过滤器（5~10μm）并设压差发讯，压射阀对污染极敏感。
- 合模与压射回路分开设计压力与流量，避免互相干扰；压射压力与速度参数可编程存储。
- 油温控制按装机功率的 30% 配置（熔炉辐射强烈），必要时加隔热板。
- 安全方面：合模区设光幕与安全门联锁，压射前必须确认模具闭合到位。
- 调试做压射曲线测试（速度-时间、压力-时间），并记录标准曲线作为工艺基准。
维护与故障处理
- 每班检查油温、蓄能器压力与压射压力曲线是否与基准一致。
- 每周检查渗漏与压射阀动作，清洗回油过滤器。
- 每季度检测污染度（NAS 7 级以内）、更换滤芯、检测蓄能器充氮压力。
- 每半年检查冷却器换热与合模缸密封，检查压射阀响应时间。
- 每年做蓄能器检验与压射系统全面标定。
常见问题
压铸机压射无力的原因有哪些？
常见原因：蓄能器充气压力衰减或皮囊破损、压射阀（伺服/比例阀）卡滞或内漏、泵组压力不足、液压油温度过高导致黏度下降。先测蓄能器压力与压射压力曲线最易定位。
压铸机改伺服液压系统值不值？
多数情况下值得：压铸机大量时间处于合模保压与待机状态，油电伺服按需供油可显著降低电耗与油温，同时降低噪声。建议先测一个完整模次的功率曲线，再评估投资回收期。
压铸机为什么用蓄能器而不是直接加大泵？
快压射需要的流量是慢速动作的几十倍，按下行峰值选泵会让装机功率与成本不可接受，而且泵难以在几十毫秒内提供如此大的流量。蓄能器可以在压射瞬间释放存储的能量，泵在循环间隙（喷涂、取件）中缓慢充液，"用时间换功率"，这是压铸机液压系统的标准做法。
压射曲线不稳定，液压方面要查什么？
按顺序检查：①蓄能器充氮压力（压降超过 10% 会直接降低压射速度）；②压射阀响应与内泄（阀芯磨损会造成速度爬升变慢）；③油温（黏度变化影响流量）；④高压过滤器压差（堵塞会限制瞬时流量）；⑤系统是否含气。这些因素都会以"压射速度偏低或波动"的形式表现出来。
