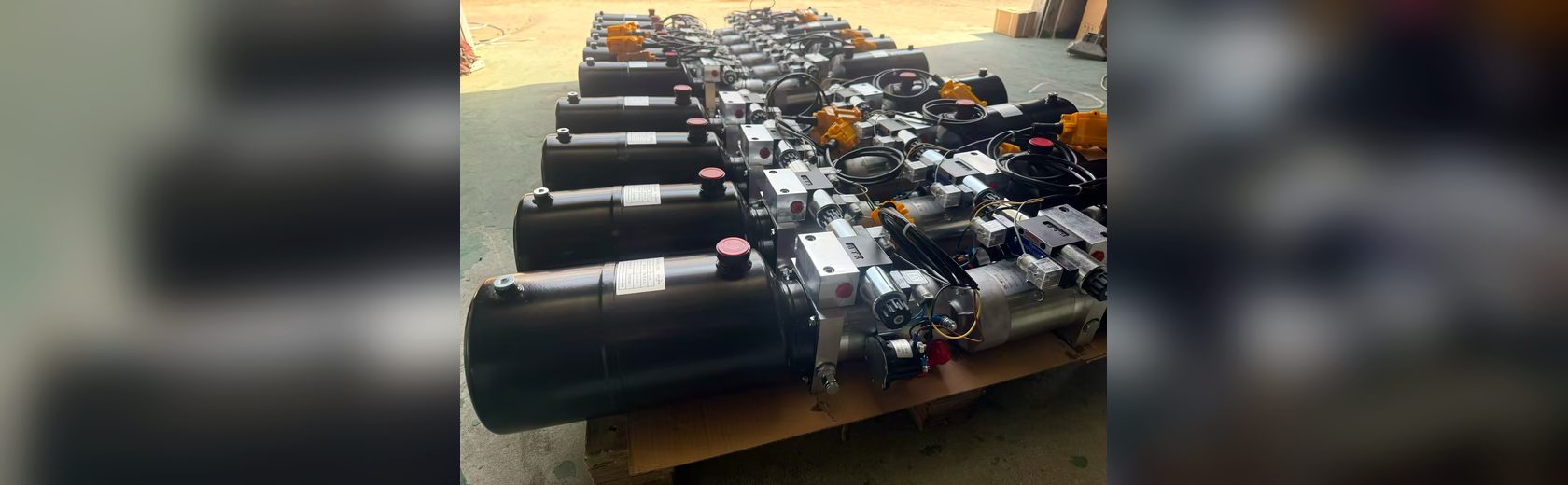

图 58一句话结论：船用液压动力单元为舵机、绞车、舱盖、推进器与甲板机械供油，压力 10~16MPa（部分 21MPa），通过船级社认证要求，强调防腐、可靠与冗余。
应用场景与工况
船舶机舱或甲板机械附近；潮湿、盐雾、振动、摇摆与温变，维护窗口有限，燃油/货舱等区域还可能涉及防爆要求。
船用液压动力单元为甲板机械（绞车、克令吊、舱盖、舵机）提供压力油，压力多在 16~21MPa；工作环境是高温机舱、高湿高盐雾与持续振动，并且航行中无法返厂维修，因此对可靠性与可维护性要求极高。
船用设备需满足船级社检验要求：管路与附件材质、焊接与防腐工艺、电气防护等级、报警与冗余配置都有明确规定。设备上船前通常要在车间完成满负荷试验与油液冲洗，并以试验记录作为交验文件的一部分。
图 58系统特点
- 防腐与防潮：不锈钢或重防腐处理、密封耐盐雾、电控箱防护等级不低于 IP55。
- 冗余配置：双泵、双电源或双回路保证单一故障不影响操纵，重要回路配蓄能器应急。
- 摇摆适应性：油箱设计需考虑船舶倾斜与摇摆，保证吸油口始终浸没。
设计与使用要点
- 按各用户（舵机、绞车、舱盖）的流量与压力需求汇总，考虑同时动作工况与流量裕度。
- 油箱设计要适应倾斜（吸油口低位、挡板防荡），并配置液位与温度监测。
- 优先采用具备船级社认可（CCS/DNV/ABS 等）的泵、阀与密封件，便于入级验收。
- 管路采用耐腐蚀材料与弹性支撑，减少振动传递；重要回路设防爆与泄压措施。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 10~16 MPa（部分 21 MPa） |
| 流量 | 20~250 L/min |
| 电机功率 | 7.5~90 kW |
| 油箱容积 | 100~800 L |
| 防护 | IP55 以上 |
| 认证 | 可按船级社要求选型 |
工况与选型计算
算例：某液压绞车额定拉力 60kN、绳速 20m/min，卷筒 φ400mm，则卷筒扭矩 T=60kN×0.2m=12kN·m；取液压马达排量 200mL/r、工作压力 21MPa、效率 0.9，马达输出扭矩约 21×200÷(2π)×0.9≈601N·m，需减速比约 i=20。
绳速 20m/min 对应卷筒转速约 16r/min，马达转速＝16×20=320r/min，流量 Q=200mL/r×320r/min÷1000≈64L/min，取 80L/min 泵；电机功率 P=21×80÷(60×0.85)≈33kW，取 37kW。系统设平衡阀与制动器联锁，泵站按冗余要求可配双泵或备用泵。
安装与调试要点
- 设备安装需通过船级社检验，焊接件按工艺评定执行，防腐按涂装方案施工。
- 管路优先用不锈钢或镀锌加厚管，接头用法兰/焊接式，避免卡套接头在振动下松脱。
- 电机与泵组安装做减振处理，并考虑船舶倾斜（静横倾 15°、纵倾 5°）工况下的吸油能力。
- 电控箱防护 ≥IP56，接线做防振防盐雾处理；重要信号接入船舶报警系统。
- 系统设吸油、压力与回油三级过滤，并在机旁配置备用滤芯与油样瓶。
- 调试在车间完成满负荷、油温平衡与制动试验，出具船检认可记录。
维护与故障处理
- 每班检查油温、压力与渗漏，机舱温度高时重点关注油温。
- 每周检查滤芯压差、液位与甲板机械的腐蚀情况。
- 每季度检测油液污染度与水分（海水渗漏风险），更换滤芯。
- 每半年检查平衡阀、制动器与联轴器同轴度。
- 每年做防腐检查与安全装置试验，按船级社要求保留记录。
常见问题
船用液压动力单元为什么要冗余？
船舶在海上无法靠岸维修，舵机与关键甲板机械故障直接危及航行安全。双泵、双回路与蓄能器应急可保证单一元件故障时仍能保持有限操纵，符合船级社的冗余要求。
船用液压站防腐有哪些做法？
①材料：不锈钢管路、镀铬活塞杆、防腐涂层油箱；②密封：耐水耐盐雾材质并加防尘；③布置：避免积水区域、接口朝上；④维护：定期排水、检查渗漏、保持电控箱干燥与呼吸器有效。
船用液压泵站为什么要考虑船舶倾斜工况？
船舶在航行中会持续倾斜与摇摆，若吸油口位置不当，可能出现吸空与流量脉动，严重时损伤泵。设计上要按静横倾 15°、纵倾 5° 校核油箱吸油口的淹没深度，必要时设置吸油腔或加大油箱底部尺寸。
机舱高温对液压系统有哪些影响？
机舱温度常达 45~55℃，会抬高油温（可能接近 70℃ 上限），导致黏度下降、内泄增大与油液氧化加速；同时电缆与密封件在高温下老化更快。措施包括加大冷却能力、改善机舱通风、选用耐高温密封与电缆，并加强油温监测。
