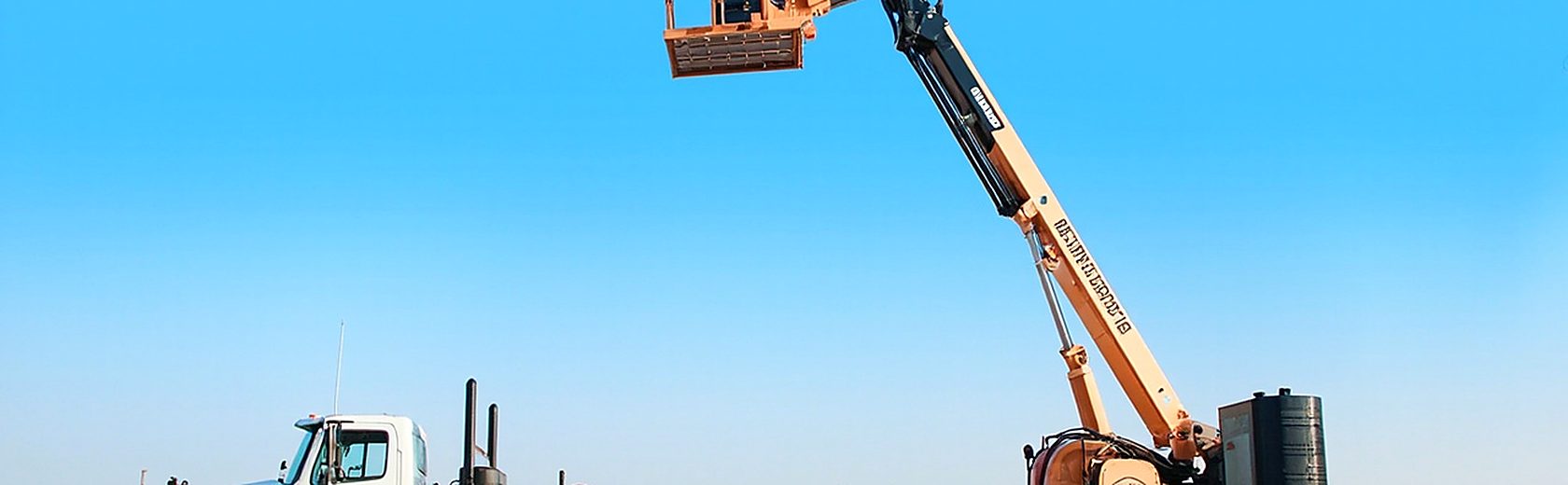

图 39一句话结论：高空作业车液压系统驱动臂架变幅、伸缩、回转与支腿调平，工作压力 8~16MPa，核心要求是动作平顺、微动性好、带载保持不下滑，并满足高空作业的安全与稳定性要求。
应用场景与工况
作业平台载人载物在 8~30m 高空作业，臂架需完成变幅、伸缩与回转的复合动作；支腿必须在软硬不均的地面上调平并可靠锁定，全程不允许任何失压下滑或溜车。
高空作业车的液压动作包括支腿调平、臂架变幅、伸缩、回转与平台调平，作业高度 8~30 米。作业时人站在平台上，任何动作失控都可能造成严重后果，因此系统在安全功能上的配置远多于普通工程机械。
这类设备通常在施工现场与道路旁作业，粉尘、温差与振动都较明显；底盘取力或电动机驱动两种形式各有应用。上位机（臂架）与下位机（支腿）之间必须互锁：支腿未完全伸出并受力，臂架禁止动作；平台超载必须报警并中止动作。
图 39系统特点
- 多执行元件复合动作：变幅、伸缩、回转、支腿与平台调平共用一台泵，靠负载敏感或比例阀按需分流供油。
- 带载保持与微动性：变幅缸必须配平衡阀（负载保持阀），实现防下滑与可控微动，回转要无冲击。
- 安全装置成组配置：支腿液压锁、超载与倾角报警、上下车互锁、应急下降手动泵缺一不可。
设计与使用要点
- 按最大幅度下的倾覆力矩校核支腿反力与缸径，先定整机稳定性再定液压参数；支腿缸必须带液压锁与节流缓冲。
- 优先选负载敏感变量泵或电比例控制：复合动作时按流量需求供油，既保证微动性又能显著降低油温与油耗。
- 平衡阀设定压力与阀芯结构要与缸匹配：设定过高会冲击、过低会下滑，出厂后须在满载与偏载工况实测复核。
- 油箱、过滤器与散热按连续作业设计：上车系统建议配风冷或油冷机，清洁度保持 NAS 8 级以内。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 8~16 MPa |
| 流量 | 20~63 L/min |
| 动力形式 | 取力器或 3~11 kW 电动泵站 |
| 平台高度 | 8~30 m（常见 12~20 m） |
| 安全配置 | 平衡阀+液压锁+超载与倾角报警 |
| 过滤精度 | 回油 10 μm，NAS 8 级 |
工况与选型计算
算例：某 18 米高空作业车，最大幅度下臂架变幅缸受力约 120kN，取系统压力 16MPa，则 A=120000N÷16MPa=75cm²，考虑冲击与稳定余量取 φ125mm（122.7cm²），16MPa 下推力约 196kN。
变幅速度约 15mm/s 时流量 Q=122.7cm²×1.5cm/s×6≈11L/min；加上伸缩（φ100mm）、回转马达与支腿动作，总峰值流量约 40L/min，选 40L/min 负载敏感泵，电机功率 P=16×40÷(60×0.85)≈12.5kW，取 15kW。负载敏感系统可在复合动作时按需供油，既保证微动性又降低油温。
安装与调试要点
- 支腿回路必须配液压锁与节流缓冲，支腿到位信号（压力或近接开关）与臂架动作互锁。
- 变幅缸必须配平衡阀（负载保持阀），回转机构配制动器与缓冲阀，动作要无冲击。
- 平台超载保护按额定载荷设定（含 1.25 倍动载系数），并设倾角报警与极限限位。
- 上、下车控制系统分开设置，下车操作优先；急停按钮在平台与地面两处配置。
- 管路沿臂架随动布置，采用拖链或弹性护套，防止伸缩过程中磨损。
- 调试做空载全动作、满载全动作、支腿互锁与超载保护试验，并记录。
维护与故障处理
- 每日作业前检查渗漏、支腿液压锁与平台护栏、保险装置。
- 每周检查臂架滑块/轴承润滑与管路磨损情况。
- 每季度检测油液污染度、更换滤芯并检查平衡阀设定。
- 每半年检查回转制动器、超载与倾角传感器标定。
- 每年做满载动作试验与结构件检查（含焊缝、销轴、销孔）。
常见问题
高空作业车臂架带载下滑怎么排查？
依次检查变幅缸平衡阀（负载保持阀）设定与内漏、缸密封内泄、管路与接头渗漏、回转制动器是否松脱；平衡阀是防下滑的关键元件，出现内漏必须成套更换并按满载工况重新标定。
高空车复合动作慢、发抖怎么解决？
多因泵流量不足或负载敏感系统设定偏低：检查泵排量与压力切断设定、LS 管路是否堵塞、比例阀信号是否正常，并确认油温与清洁度；复合动作建议采用负载敏感或多泵合流方案。
高空作业车为什么要用负载敏感系统？
负载敏感（LS）系统把最高负载压力反馈给泵，泵只输出动作所需流量。好处是：①复合动作时按需分流，动作平稳无"抢油"；②微动性好，适合高空精细对位；③待机时泵输出接近零，发热少、油耗低。对以"动作平稳"为核心指标的高空车非常合适。
支腿没伸到位就操作臂架会有什么风险？
支腿未受力时整车支承点不在设计位置，臂架伸出会导致车辆倾覆，属重大安全风险。因此必须把支腿到位信号（压力开关或近接开关）与臂架动作做硬联锁，并在控制面板上给出明确提示；联锁不可以用旁路开关随意解除。
