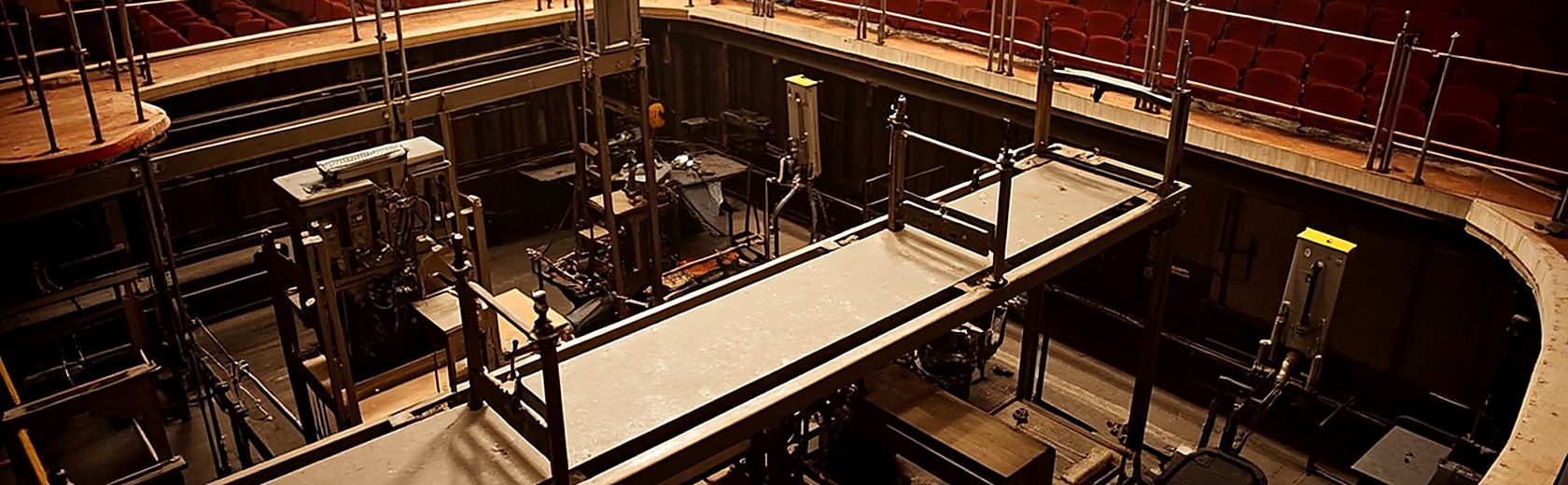

图 26一句话结论：舞台机械（升降台、旋转台、伸缩台）液压系统压力 4~7MPa，最大特点是低噪声、高同步与多重安全冗余，并需满足演出环境下的静音与可靠性要求。
应用场景与工况
剧场、演播厅、体育馆舞台，负载变化大（演员+道具+布景），动作需要缓慢、平稳、可精确定位，且往往在观众在场的情况下运行，安全性要求极高。
舞台机械液压系统用于升降台、旋转台、伸缩台与乐池升降，特点是"低速、多缸、重载、对噪声与安全要求极高"。升降台速度通常 0.05~0.2m/s，多缸同步精度要求毫米级，运行中不允许出现抖动、爬行或失步。
演出环境的特殊性在于：设备运行与人员、布景、灯光同步，液压站往往必须远离观众区（噪声 ≤55dB(A)）；同时要满足断电应急（人工下降或蓄能器应急）、防剪切（台面缝隙防护）与多重限位（机械+电气+液压）。
图 26系统特点
- 静音设计：液压站需远离舞台或做隔声处理，噪声通常要求 55~60dB(A) 以下。
- 多缸同步精度高：升降台多台油缸同步误差通常要求 ≤±2~5mm，否则台面倾斜会有安全隐患。
- 安全冗余：配置双回路或蓄能器应急、机械锁、失压自锁与超载保护，并具备断电安全复位功能。
设计与使用要点
- 同步方案选择：机械同步（齿条/剪叉）最可靠，液压同步（分流阀/同步缸）成本低，伺服同步精度最高。
- 按演出工况（动载、偏载、风载）核算缸径与安全系数，建议 ≥2；井道与坑内布置要考虑检修空间。
- 静音措施：选用低噪声泵、加装隔振垫与消声器，油管采用软连接减小结构传声。
- 安全互锁：与舞台控制系统联锁，任何超差或失压立即停止并锁定；定期做满载试验与紧急迫降演练。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 4~7 MPa |
| 同步精度 | ≤±2~5 mm |
| 噪声 | ≤55~60 dB(A) |
| 安全系数 | ≥2（动载工况） |
| 应急 | 蓄能器+机械锁+手动泵 |
| 控制 | 伺服/比例+编码器反馈 |
工况与选型计算
算例：某升降台载重 5 吨（含台体按 70kN 计），4 缸同步，行程 3 米，运行速度 0.1m/s。取工作压力 6.3MPa，单缸推力 17.5kN，A=17500N÷6.3MPa≈27.8cm²，考虑偏载与同步误差取 φ100mm（78.5cm²），单缸 6.3MPa 可达 49kN，4 缸合计 196kN，安全系数约 2.8。
4 缸同时以 0.1m/s 运行时流量 Q=78.5cm²×10cm/s×6×4≈188L/min，实际采用"泵+蓄能器+同步阀"配置：选 40L/min 变量泵、20L 蓄能器组与 4 路分流阀，把峰值流量分散到蓄能器；电机功率 P=6.3×40÷(60×0.8)≈5.25kW，取 5.5kW。同步精度用位移传感器闭环控制在 ±3mm 以内。
安装与调试要点
- 多缸必须同时具备液压同步（分流阀/同步马达）与电气同步（位移闭环），并有机械导向限制偏摆。
- 液压站远离舞台与观众区，采用减振安装、软管连接与隔声措施，运行噪声控制在 55dB(A) 以内。
- 每条支路配液压锁与平衡阀，防止断管或停电时台面下滑；并设手动应急下降回路。
- 行程两端设机械缓冲、电气限位与液压缓冲三重保护，台面缝隙处加防剪切护板与感应装置。
- 管路走向不得穿越人员通行区；地坑内做防潮处理并设积水报警。
- 调试需做满载荷同步试验、断电保位试验与应急下降试验，并出具记录归档。
维护与故障处理
- 每场演出前检查漏油、异响与保位情况，演出期间安排值守人员观察异常。
- 每月检查液压锁、平衡阀与限位动作，检查地坑积水与防潮情况。
- 每季度检查同步误差与位移传感器状态，误差超过 ±5mm 需重新标定。
- 每半年检测油液污染度与水分，更换滤芯并检查软管老化。
- 每年做满载同步、保位与应急试验，并检测结构焊缝与销轴磨损。
常见问题
舞台升降台多缸同步怎么做？
常用三种：①机械同步（齿条/剪刀叉结构强制同步），可靠性最高；②液压同步（分流阀、同步缸），成本低但精度有限；③伺服/比例闭环同步，精度可达毫米级，适合大型多缸舞台。
舞台液压系统噪声大怎么处理？
一是隔声：液压站布置在单独机房并做隔振；二是选型：用低噪声柱塞泵或变量泵替代齿轮泵；三是降速：降低管路流速（≤3m/s）并避免节流噪声，管路采用软管连接减小结构传声。
舞台升降台为什么强调"低速不爬行"？
低速运行时如果出现爬行，台面会有可见抖动，直接影响演员安全与观感，同时会加剧机械磨损、造成同步误差累积。解决办法是"回油节流+背压+低摩擦密封"组合，并控制油温稳定（35~45℃）；多缸系统还要保证各支路阻力一致，否则会出现某个缸"抢油"。
舞台液压系统断电后怎么保证安全？
三层保障：①液压层面——每条支路配液压锁或平衡阀，断电后立即封闭回路，阻止台面下滑；②能源层面——配蓄能器组，可在断电后维持短时间动作以完成归还位；③人工层面——设手动泵或手动换向阀，供疏散人员后人工降台，并保留机械锁定销。
