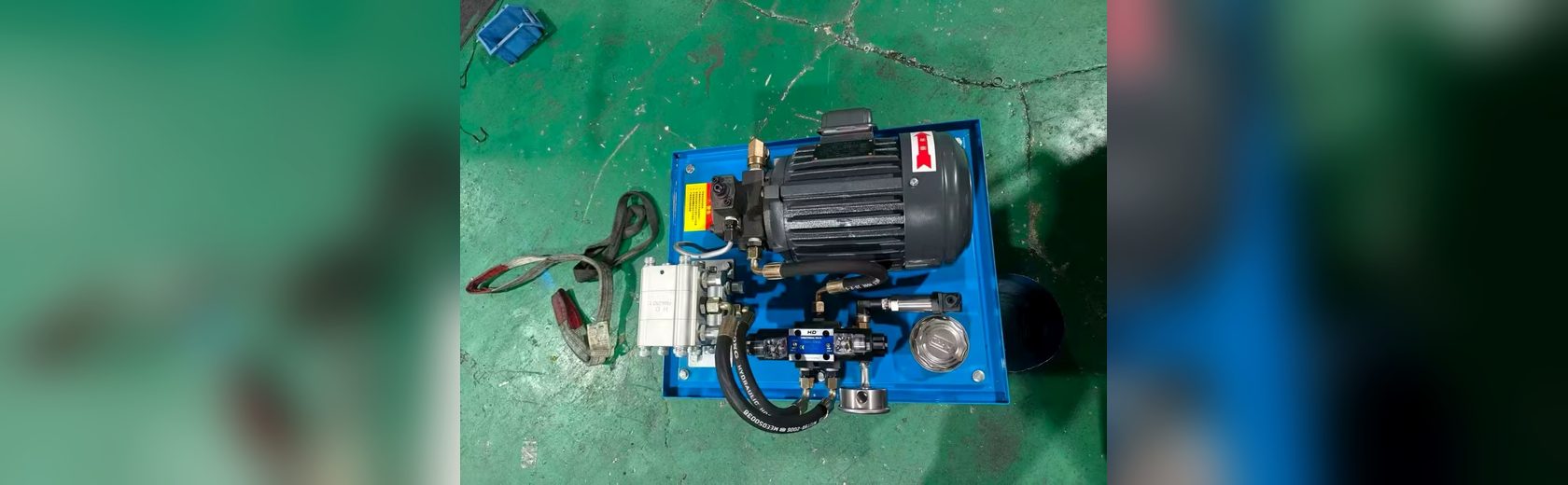

图 54一句话结论：注塑机液压动力单元按锁模力与注射速度配置，压力 14~16MPa、流量 40~250L/min，常有固定/变量泵两种方案，节能型多采用伺服电机驱动定量泵。
应用场景与工况
与注塑机主机配套出厂或做节能改造；24 小时连续运行，保压与冷却时间长，电机长期处于部分负载状态。
注塑机配套动力单元多为整机厂自制或成套采购，压力 14~16MPa，流量 100~250L/min，属大流量连续工作制。锁模、注射、保压、顶出等动作交替进行，保压阶段长时间高压小流量是此类单元的典型特征。
注塑车间环境温度高、连续三班生产，动力单元的体积与散热设计必须为长期运行留足余量；同时由于塑料制品对成型重复性要求高，压力与流量的稳定性直接影响制品重量一致性。
图 54系统特点
- 流量范围宽：从小型机 40L/min 到大型机 250L/min 以上，常配双泵或变量泵。
- 保压时间长：冷却保压可占循环的 50% 以上，是能耗与油温的主要来源。
- 节能方案成熟：油电伺服（伺服电机+定量泵）与比例变量泵是主流改造方向。
设计与使用要点
- 按锁模力、注射速度与同时动作需求确定流量；锁模与注射通常不同时全速动作，可按组合工况选型。
- 优先采用变量泵或伺服按需供油，减少保压期溢流损失，同时降低油温与噪声。
- 油箱容积按流量 3~5 倍且兼顾散热；连续生产建议配油冷机维持 45~55℃。
- 清洁度 NAS 7~8 级：比例/伺服阀对污染敏感，建议回油 5~10μm 过滤并定期检测。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 14~16 MPa |
| 流量 | 40~250 L/min |
| 电机功率 | 7.5~45 kW |
| 油箱容积 | 250~800 L |
| 油温 | 45~55 ℃ |
| 控制 | 比例阀/伺服泵 |
工况与选型计算
算例：某 160 吨注塑机，系统压力 16MPa，锁模缸 φ250mm（491cm²），锁模力约 786kN；注射缸 φ110mm（95cm²）在 16MPa 下输出 152kN，经螺杆（φ35mm、9.6cm²）增压后注射压力约 158MPa。
锁模快速段速度约 180mm/s，所需流量 Q=491cm²×18cm/s×6≈530L/min；常规做法是"泵+蓄能器组"：选 100L/min 变量柱塞泵 + 40~63L 蓄能器组，电机功率 P=16×100÷(60×0.85)≈31kW，取 37kW。保压阶段泵按压力切断运行，流量接近零，实测节电可达 30% 以上。
安装与调试要点
- 油箱容积按泵流量的 3~4 倍并考虑散热面积；注塑车间温度高，冷却能力按装机功率 30% 配置。
- 泵组与油箱之间缩短吸油管并保证吸油真空度 ≤0.03MPa，避免吸空噪声。
- 比例阀前加装 10μm 高压过滤器并设压差发讯；回油过滤 5~10μm。
- 蓄能器组靠近阀块布置，配截止阀与排油阀，充氮压力取工作压力的 60%~70%。
- 电控设油温、油位、滤芯压差与压力异常报警，并接入注塑机控制系统做联锁。
- 出厂调试做满负荷连续运行 2 小时试验，记录油温平衡点与压力稳定性。
维护与故障处理
- 每班检查油温与噪声，油温超过 60℃ 检查冷却水与是否有长期溢流。
- 每周检查锁模力与注射压力重复性（偏差 >3% 需检查比例阀）。
- 每季度检测污染度（NAS 8~9 级）、更换滤芯、检查蓄能器充氮压力。
- 每半年检查冷却器换热、比例阀零位与泵的容积效率。
- 每年换油（或按检测结果）并清洗油箱与吸油滤网。
常见问题
注塑机液压站改伺服能省多少电？
节电幅度取决于保压与冷却时间占比：占比越高收益越大（这类工况通常收益最明显）。建议先测量一个完整周期的功率曲线，用累计能耗对比估算回收期，再决定改造方案。
注塑机液压站油温高怎么办？
先看是否长期溢流（定量泵方案必然如此），改用变量泵或伺服可从根本上解决；其次检查油冷机能力与水/风路是否堵塞，并确认油箱容积与散热面积是否偏小。
注塑机动力单元为什么强调"减少溢流"？
注塑循环中保压与冷却占一半以上时间，传统定量泵方案在这段时间持续溢流，把装机功率的大半变成热量，既费电又推高油温。改用压力切断变量泵或蓄能器保压后，泵的输出流量接近零，实测节电 30%~50%，油温也会下降 5~10℃。
注塑机液压油多久换一次？
按油品检测决定，参考周期为 4000~8000h 或 1~2 年。出现以下情况需立即换油：污染度超过 NAS 11 级、水分 >0.1%、黏度变化超过 ±10%、颜色明显变黑或有异味。换油时同步清洗油箱、吸油滤网并更换全部滤芯。
