图 85一句话结论：压滤机液压系统完成滤板压紧、长时间保压、松开与拉板动作，压力 16~25MPa。核心是保压设计（2~4 小时压降 ≤5%）与腐蚀潮湿环境下的可靠性。本专题按配置功率分三类，分别给出液压原理图、系统照片、技术说明与实际应用。
压滤机液压系统专题说明
压滤机的工作循环是"压紧滤板 → 进料过滤（1~4 小时）→ 吹风/隔膜压榨 → 松开 → 拉板卸饼"。与其他液压设备不同，它的负载特征为"长时间静态保压 + 短时动作"：保压期间液压系统几乎不耗流量，但必须把压力维持在允许区间（一般压降 ≤5%），否则滤板间会渗料、变形甚至喷浆。
本专题按配置功率把压滤机液压系统分为三类：4~7.5kW 的小型箱式（压紧力 300~600kN）、11~15kW 的中型隔膜压滤机（600~1000kN，标配拉板马达）、18.5~30kW 的大型快速机型（1000~2000kN，双泵与蓄能器组）。每类的保压方案与防腐防潮重点不同。
第一类 · 小型箱式压滤机（4~7.5kW）
小型箱式压滤机（过滤面积 ≤100m²）采用"单泵 + 换向阀 + 双向液压锁 + 蓄能器保压"回路：压紧时泵向压紧缸供油，到位后由蓄能器与单向阀维持压力；压力低于设定值 0.5MPa 时自动补压（通过电接点压力表或压力传感器控制泵的启停）。
保压能力的核算方法是"允许压降内的补油量"：压降越大、蓄能器越小，泵补压越频繁。典型配置为 6.3~10L 皮囊式蓄能器（充氮 10~12MPa）配 4~7.5kW 齿轮泵，可实现 2 小时保压压降 ≤5%，期间泵仅启停数次。
图 86

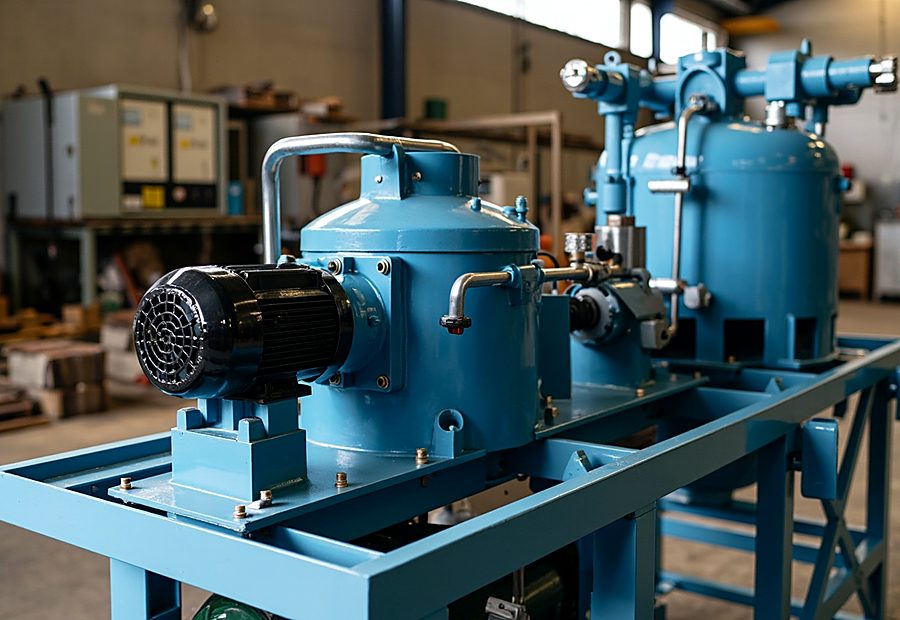

小型压滤机液压站实拍：齿轮泵、换向阀、蓄能器与小压紧缸，安装于机架端部。
液压原理图 · 第一类 · 小型箱式压滤机（4~7.5kW）（16~20 MPa）
实际应用
- 小型箱式压滤机：选矿尾矿、洗砂污水与小型化工过滤（过滤面积 30~100m²）。
- 食品与制药行业的小型过滤设备（要求不锈钢与食品级液压油可选配）。
- 实验室与中试装置的压力过滤机。
- 配套污泥脱水机（叠螺/离心）前的调理与压紧工位。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 16~20 MPa |
| 压紧力 | 300~600 kN |
| 电机功率 | 4~7.5 kW |
| 油箱容积 | 60~120 L |
| 蓄能器 | 6.3~10 L（保压） |
| 保压要求 | 2 h 压降 ≤5% |
| 清洁度 | NAS 7~8 级 |
第二类 · 中型隔膜压滤机（11~15kW）
中型隔膜压滤机（100~300m²）除压紧保压外，还标配"拉板"机构（液压马达驱动链条拉板），因此系统分成两条回路：高压压紧回路（16~25MPa）与低压拉板回路（经减压阀取 6~8MPa）。两条回路独立调压，避免拉板时的高流量冲击影响保压稳定性。
隔膜压榨工艺对保压要求更高：压榨阶段滤板承受额外侧向压力，保压系统需要更大的蓄能器（16~25L）或引入自动补压逻辑（压降 3% 即补压）。同时车间环境多为潮湿、含腐蚀性介质，液压站需做防腐处理（喷塑机架、不锈钢外露件、电控柜防潮），并加强水分检测。
图 87

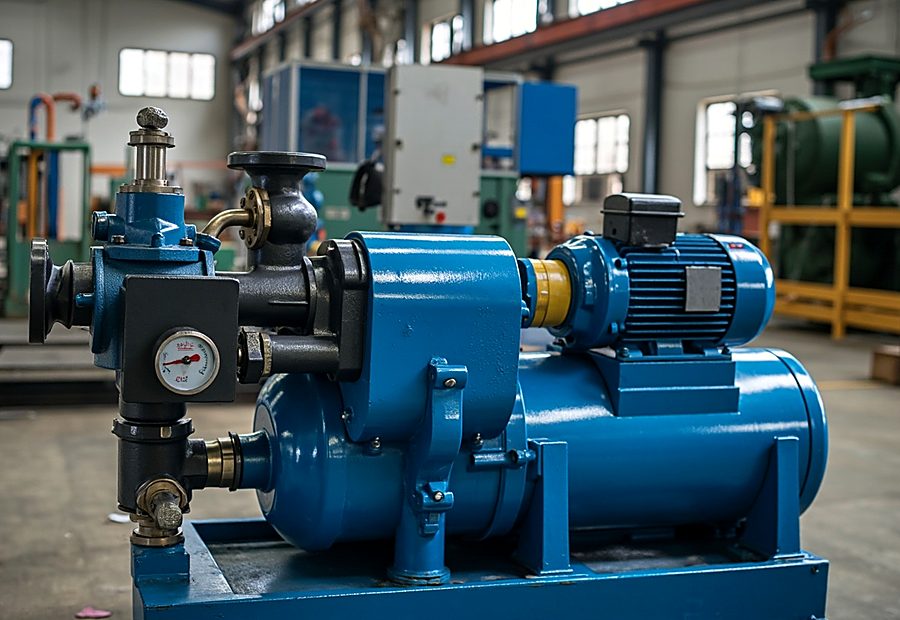

中型隔膜压滤机液压站实拍：柱塞泵、大容量蓄能器、压紧缸与独立拉板回路。
液压原理图 · 第二类 · 中型隔膜压滤机（11~15kW）（16~25 MPa）
实际应用
- 中型隔膜压滤机：化工、染料、制药与有色金属冶炼的固液分离（100~300m²）。
- 洗煤与尾矿脱水（含防爆与耐磨配置）。
- 市政污泥脱水（含防腐与除臭环境适配）。
- 陶瓷与高岭土行业的高压过滤。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 16~25 MPa |
| 压紧力 | 600~1000 kN |
| 电机功率 | 11~15 kW |
| 油箱容积 | 160~250 L |
| 拉板回路 | 6~8 MPa 独立减压 |
| 蓄能器 | 16~25 L（自动补压） |
| 防护 | 防腐+电控除湿 |
第三类 · 大型快速压滤机（18.5~30kW）
大型压滤机（300m² 以上）追求"快开快拉"与稳定保压：配置双泵——高压柱塞泵负责压紧保压（16~25MPa），大流量泵负责快速拉板与松开（低压大流量）；蓄能器组（两组以上皮囊式，合计 40~63L）削峰与保压并用，冷却器保证连续作业油温 ≤60℃。
大型机的可靠性设计要点是"可维护性"：过滤器采用双筒在线切换结构，关键阀组就近布置并留检修通道，压力、液位、油温与过滤压差全部设监测与报警。调试时做 4 小时保压试验（模拟最长进料周期）与连续 50 次拉板动作试验，记录压降与油温作为基准。
图 88

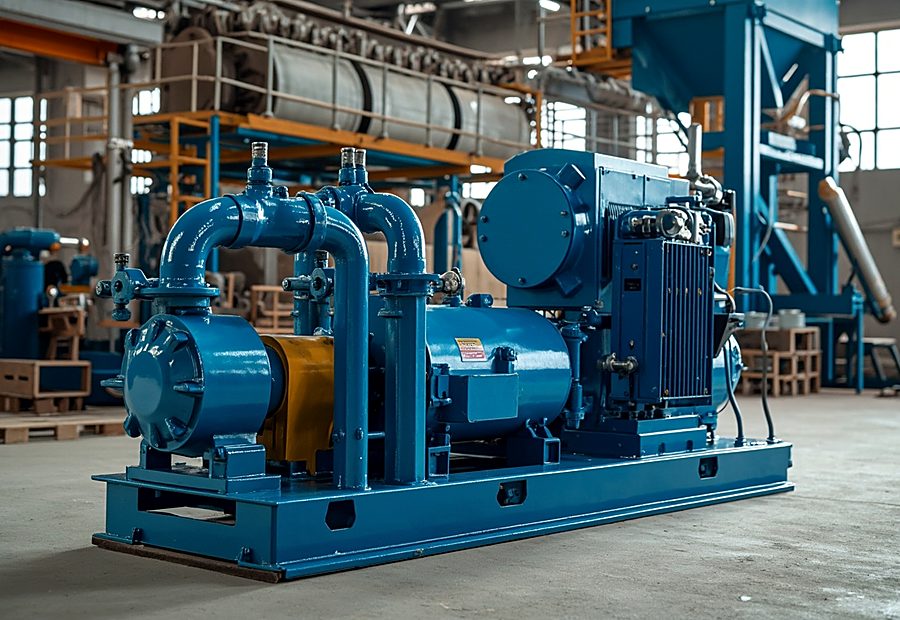

大型压滤机液压站实拍：双泵组、蓄能器组、大压紧缸与沿机架布置的拉板管路。
液压原理图 · 第三类 · 大型快速压滤机（18.5~30kW）（16~25 MPa）
实际应用
- 大型快开压滤机：矿山精矿与尾矿（300~600m²，高频次作业）。
- 大型洗煤厂煤泥脱水（双泵快拉配置显著缩短循环时间）。
- 氧化铝、钛白粉等重化工过滤工段。
- 与自动化卸料系统（皮带/AGV）联动的压滤机集群控制。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 16~25 MPa |
| 压紧力 | 1000~2000 kN |
| 电机功率 | 18.5~30 kW（双泵） |
| 油箱容积 | 250~400 L |
| 蓄能器组 | 40~63 L |
| 保压要求 | 4 h 压降 ≤5% |
| 循环时间 | 拉板速度 0.1~0.2 m/s |
设计与使用要点
- 压紧力按滤板面积与进料压力核算并留 15%~20% 余量；压紧板加球面支承防止偏载与密封偏磨。
- 保压方案按"允许压降 + 补油量"选蓄能器：10L 级蓄能器对应小型机，40L 以上用于大型机的长时间保压。
- 拉板回路独立减压（6~8MPa），与压紧回路分开阀组，避免动作互相干扰。
- 潮湿腐蚀环境的"三防"：机架喷塑、外露件不锈钢、电控除湿；并加强水分检测（每季度）。
- 调试必做保压试验（按最长进料周期计时）与拉板连续试验；把压降、油温、动作时间记录为基准。
- 压力设定值加锁定装置并记录在设备档案，防止现场随意提高压力。
常见误区与规避
- 保压压降超标仍继续生产：会造成滤板间渗料、滤布破损与滤板变形，修复成本远高于处理成本。
- 蓄能器容积按经验随手选：忽略允许压降与补油量，导致泵频繁补压或保压不足。
- 忽略水分管理：潮湿与喷淋环境让水分超标，油液乳化后润滑性下降、锈蚀元件。
- 拉板与压紧共用压力：拉板时压力过高造成链条与滤板手柄冲击损坏。
- 现场随意调高压力：超过滤板与机架的设计负荷，造成结构性损伤。
- 只换滤芯不做检测：污染源（磨损颗粒、水分）未被发现，新滤芯很快再次堵塞。
相关实际使用案例
图 35常见问题
压滤机保压时压力掉多少算正常？
一般按"保压周期内压降 ≤5%"验收（例如 16MPa 系统，2 小时压降不超过 0.8MPa）。超过该值应检查压紧缸密封、单向阀/液压锁内泄与蓄能器充氮压力（不足则补氮），而不是简单提高设定压力。
压滤机液压站如何做防潮防腐蚀？
四条措施：①机架喷塑、外露件用不锈钢；②油箱呼吸器加干燥过滤，避免湿气进入；③电控柜加除湿加热器，接线做密封；④每季度检测油液水分（要求 ≤0.1%），雨季前后重点检查。介质腐蚀性强时，油缸活塞杆可选不锈钢或陶瓷涂层。
隔膜压榨与普通压滤在液压上有什么区别？
隔膜压榨阶段滤板承受额外侧向载荷，要求保压更稳（建议自动补压逻辑与更大蓄能器）；同时压榨会延长单周期时间，对液压系统的连续工作能力（油温与冷却）要求更高。普通箱式压滤机则相对简单，压紧力与保压要求都低一些。
