图 53一句话结论：机床液压动力单元为数控机床、加工中心、专机的卡盘、夹具、刀塔与平衡缸供油，多采用模块式结构，压力 3~6.3MPa，强调体积小、噪声低、响应快。
应用场景与工况
安装在机床侧边、底座内或防护罩旁；空间狭小、散热条件一般，工作制为长时间间歇动作（节拍以秒计），对噪声与渗漏敏感。
机床配套动力单元的特点是"小流量、间歇动作、长期通电"：夹具夹紧、刀库换刀、卡盘松紧等动作每次只持续零点几秒到几秒，但设备开机后 24 小时处于待机状态。这就要求单元在待机时尽量不发热、不耗电，同时体积要能塞进机床旁的狭小空间。
机床厂对配套件的一致性要求高：同一型号机床批量生产时，动力单元的接口尺寸、压力设定与电气定义必须完全一致，便于装配线与售后互换。因此标准化、批量可复制性是这类单元的第一设计原则，性能上限反而次之。

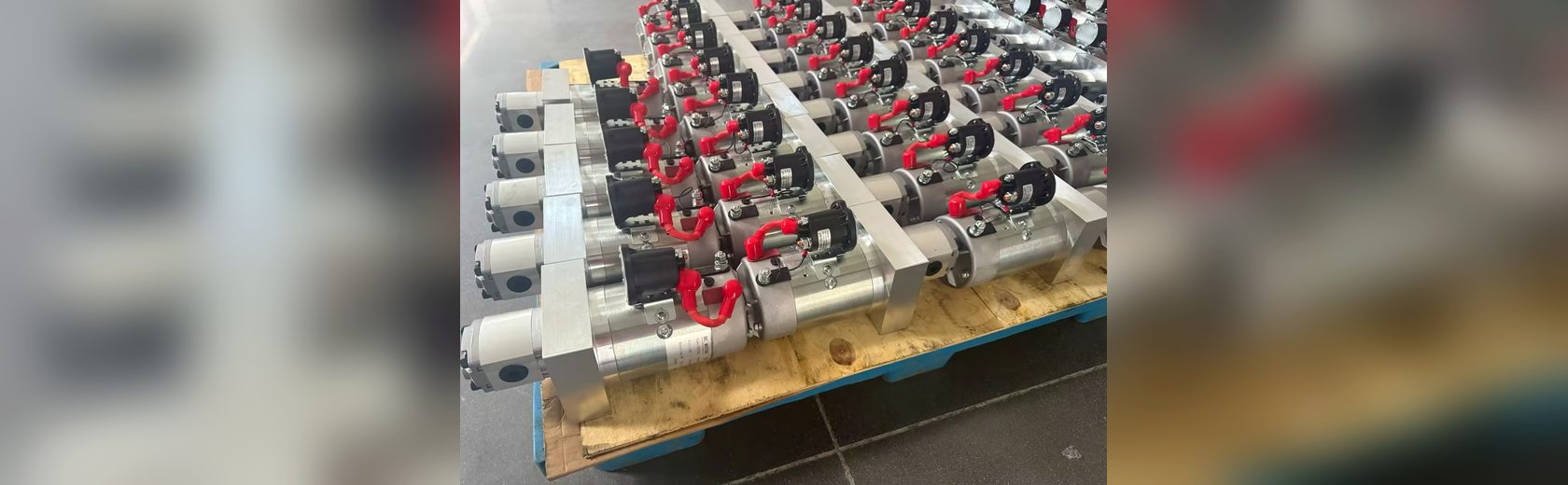

图 53系统特点
- 模块式结构：泵浸入油箱（浸油式）或顶置安装，体积小、管路短、泄漏风险低。
- 低压小流量：常用 3~6.3MPa、4~25 L/min，电机 0.75~3kW，成本与能耗低。
- 要求低噪声与无渗漏：机床旁作业环境要求噪声低，且不允许油污污染切屑与工件。
设计与使用要点
- 按夹紧缸与平衡缸的最大流量需求选泵；多个执行元件不同时动作时可按"最大单缸需求"选型，避免盲目放大。
- 优先采用浸油式泵组（泵置于油箱内），可显著降低噪声并减小占地面积。
- 设置蓄能器或压力继电器保证夹紧保压与失压报警，防止加工中松夹。
- 油箱设计要考虑机床安装方向：顶置式需考虑回油顺畅与排气，避免气蚀与泡沫。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 3~6.3 MPa |
| 流量 | 4~25 L/min |
| 电机功率 | 0.75~3 kW |
| 油箱容积 | 20~100 L |
| 结构 | 模块式/浸油式 |
| 噪声 | ≤62 dB(A) |
工况与选型计算
算例：某加工中心配套动力单元，需驱动 2 只夹具缸（φ63mm、各 31.2cm²），夹紧压力 5MPa，单只夹紧力约 15.6kN；夹紧行程 10mm、动作时间 1 秒，两只同时动作流量 Q=31.2cm²×1cm×2÷1s≈1.04L/s≈62L/min。
按峰值选泵显然不合理，改用"小泵+蓄能器"：选 6L/min 齿轮泵 + 2.5L 蓄能器，蓄能器在夹紧瞬间补油，泵在动作间隙充液。电机功率 P=5×6÷(60×0.75)≈0.67kW，取 0.75kW。油箱取 25~40L（按泵流量 4~6 倍），自然冷却即可，连续工作油温通常稳定在 45℃ 以内。
安装与调试要点
- 单元安装面与机床加工面贴合，安装孔位按标准图，便于批量装配与互换。
- 电气接口统一（电压、相数、接线端子定义），并做相序与绝缘检查。
- 阀块上预留测压接口与调压窗口，便于机床厂调试时快速设定压力。
- 吸油口加粗滤、回油口加精滤，油箱顶部装带滤芯的呼吸器（机床粉尘环境必备）。
- 单元与机床之间用软管连接，减少泵脉动传到机床结构造成振纹。
- 出厂前需做压力保持试验（保压 5 分钟压降 ≤5%）与噪声测试（≤65dB(A)）。
维护与故障处理
- 每年或 4000h 换油一次，同时清洗吸油滤网与油箱底部沉积物。
- 每半年检查呼吸器滤芯与液位，机床粉尘环境需提前更换。
- 每季度检查接头渗漏与压降情况，检查蓄能器充氮压力。
- 每半年检测油液污染度，超过 NAS 10 级安排换油。
- 每年检查电机绝缘与联轴器弹性块，噪声增大时优先检查联轴器。
常见问题
机床液压站噪声大怎么降？
措施包括：选用低噪声叶片泵或内啮合齿轮泵、采用浸油式泵组、泵与电机间加弹性联轴器、油箱与机床之间加隔振垫、管路避免急弯并固定牢靠、避免空气吸入。多管齐下通常可降 5~10dB(A)。
机床液压站漏油怎么排查？
常见漏点：接头未按扭矩紧固、密封老化、阀块结合面渗漏、油箱焊缝缺陷。低压系统漏油多为密封与装配问题；建议按"接头—阀块—缸口—油箱"顺序排查，并统一更换老化的密封件。
机床动力单元为什么普遍配蓄能器？
机床动作是"短时大流量、长时间待机"，蓄能器可以在动作瞬间提供补充流量，让泵的规格按平均需求选择，从而把体积、噪声与发热都降下来。同时蓄能器还能在泵启停间隙维持夹紧压力，实现失压保护。
小体积动力单元会不会更容易过热？
只要工况匹配就不会。小型单元多为间歇动作，平均发热功率低；若出现油温偏高，先检查是否长期溢流（压力设定过高或动作过于频繁），再考虑加大油箱、加装风冷或提高蓄能器容积减少泵的运行时间。
