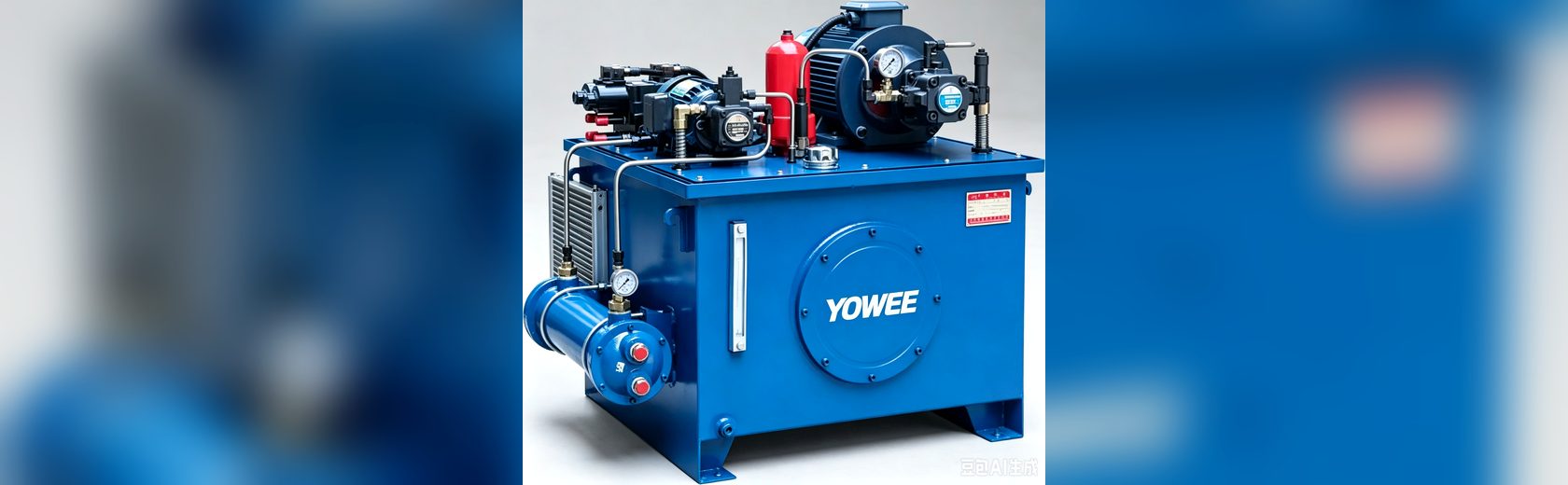

图 35一句话结论：压滤机液压系统完成滤板压紧、保压与松开动作，工作压力 14~16MPa（部分机型更高），核心是长时间保压不回落与松开动作可靠。
应用场景与工况
污水处理、化工、选矿、食品行业；一个压滤周期 30 分钟到数小时，其中压紧保压占大部分时间，进料泵工作期间液压站基本处于保压状态。
压滤机的工作循环为"保压压紧—进料过滤—吹风/隔膜压榨—松开—拉板卸饼"，其中压紧保压可能持续 1~4 小时。这段时间液压系统不动作但必须保持压力，因此常配蓄能器与压力继电器，把泵的运行时间降到最低。
应用行业（选矿、化工、污水、食品）大多潮湿、含腐蚀性介质，液压站与电控需要防腐防潮处理；同时现场粉尘与泥浆多，维护通道要留足。拉板机构动作频繁（几十块滤板往复），对液压马达或缸的耐久性是考验。
图 35系统特点
- 长时间保压：保压期间压力回落会造成滤板间漏浆，通常要求 4 小时内压降小于设定值的 10%。
- 蓄能器补压是标配：通过蓄能器补偿泄漏与温度变化引起的压力波动，减少泵启动次数。
- 松开动作需可靠：滤板数量多、重量大，松开后需机械锁定或限位防止意外闭合。
设计与使用要点
- 按滤板总长、单板面积与最大进料压力计算压紧力，取 1.3~1.5 倍安全系数确定缸径与系统压力。
- 配置蓄能器与压力继电器做自动补压：压力下限启动泵补压、上限停泵，兼顾密封与能耗。
- 设置机械锁定（锁紧螺母/插销）作为二次保护，避免液压系统失压导致滤板崩开伤人。
- 保压回路要求零泄漏：采用锥阀式单向阀与液压锁，避免滑阀内漏造成持续补压。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 14~16 MPa |
| 压紧力 | 500~3000 kN |
| 流量 | 10~40 L/min |
| 蓄能器 | 2.5~10 L |
| 保压要求 | 压降 <10%/4h |
| 控制 | 压力继电器+PLC |
工况与选型计算
算例：某 1000×1000mm 隔膜压滤机压紧力需要 800kN，取系统压力 16MPa，则 A=800000N÷16MPa=500cm²，对应缸径 φ252mm，取 φ260mm（531cm²），16MPa 下压紧力约 850kN。
压紧动作速度取 20mm/s 时流量 Q=531cm²×2cm/s×6≈6.4L/min，拉板马达与松开回路另需 10~15L/min，故泵选 25L/min，电机功率 P=16×25÷(60×0.8)≈8.3kW，取 11kW。保压用 6.3~10L 蓄能器，压力低于设定值 0.5MPa 自动补压，可实现数小时无泵运行。
安装与调试要点
- 压紧缸与压紧板之间加球面支承，防止偏载导致密封偏磨。
- 蓄能器靠近压紧回路阀块安装，并配隔离阀便于单独检修。
- 拉板回路单独设压力（一般 6~8MPa）与流量控制，避免与压紧回路互相干扰。
- 液压站做防腐处理（机架喷塑、外露件不锈钢），电控柜加装除湿装置。
- 设压力监控与保压时间记录，压力异常自动报警并停止进料。
- 调试做满压紧保压试验（2 小时压降 ≤5%）与拉板动作连续试验。
维护与故障处理
- 每班检查压紧压力与是否有渗漏，泥浆环境渗漏容易被忽略。
- 每周检查蓄能器压力与补压动作是否正常。
- 每季度清洗滤芯、检测油液污染度与水分（潮湿环境重点）。
- 每半年检查缸密封、球面支承与拉板马达/链条磨损。
- 每年做压紧保压试验与防腐涂层检查，更换老化软管。
常见问题
压滤机保压不住是什么原因？
主要来自内泄漏：液压锁/单向阀泄漏、压紧缸密封磨损、阀块结合面渗漏，也可能是蓄能器氮气压力不足或油温变化引起压力波动。先做保压试验（记录压降曲线）再分段定位。
压滤机液压站为什么频繁启动补压？
频繁补压说明系统存在持续泄漏或蓄能器容量/充气压力不当。建议检查蓄能器预充压力（取工作压力的 60%~70%）、更换失效密封与单向阀，并适当增大蓄能器容积以减少启动次数、延长泵寿命。
压滤机为什么强调保压两小时压降不超过 5%？
因为进料过滤阶段必须持续压紧滤板，一旦压紧力下降，滤板之间会渗料、甚至造成滤板变形或喷浆。5% 的压降上限是兼顾密封可靠与允许微量内泄的经验值；若超过，应检查压紧缸密封、单向阀与蓄能器，而不是简单提高压力。
压滤机液压系统的水分为什么会超标？
潮湿与喷淋环境、油箱呼吸器失效或清洗时水直接进入都会导致水分超标。水会使油液乳化、润滑性下降并造成锈蚀。做法是加装带干燥功能的呼吸器、油箱位置避开喷淋区，并按季度检测水分（一般要求 ≤0.1%）。
