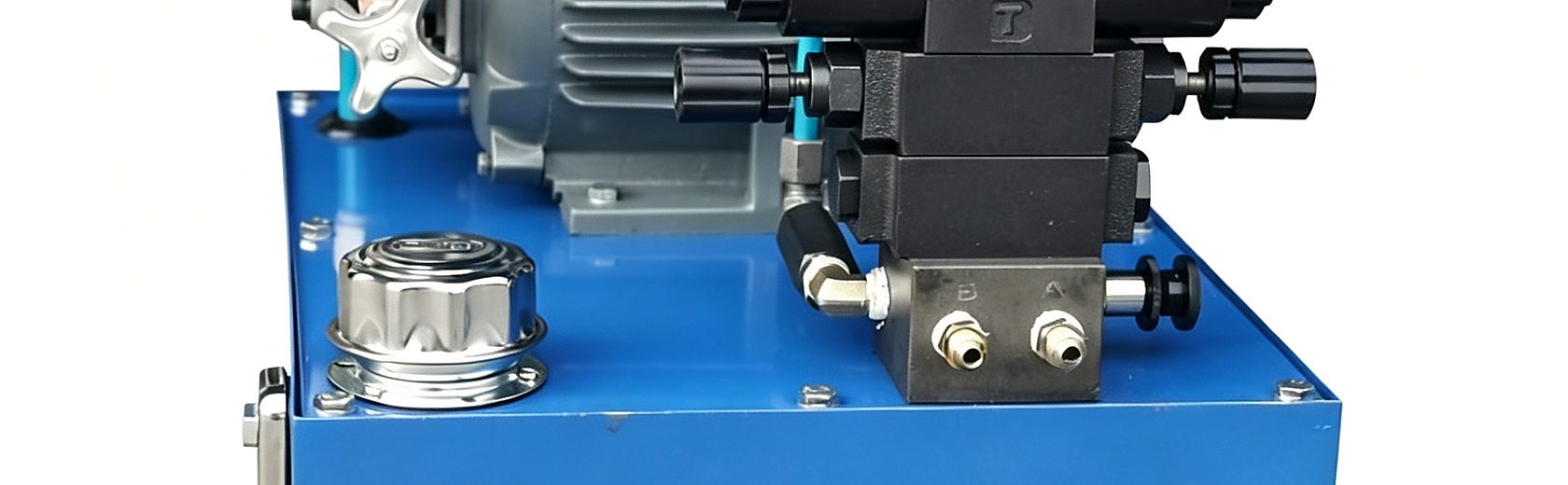

图 19一句话结论：液压夹具系统为专用工装、组合夹具、自动线夹具提供夹紧动力，工作压力 2.5~5MPa，特点是多工位、多点顺序夹紧、夹紧力可调，常配蓄能器做失压保护。
应用场景与工况
常用于加工中心工装板、焊接夹具、检测工装与自动化生产线；一套系统可能需要同时驱动 4~20 个夹紧缸，并按"定位—夹紧—加工—松开"的顺序动作。
液压夹具的典型场景是"多点顺序夹紧"：一套工装板上布置 4~20 个夹紧缸，动作顺序为定位支承伸出→主夹紧→辅助夹紧→加工→松开→复位。多缸同时动作会带来瞬时流量需求，因此夹具系统常用蓄能器削峰、用节流阀或分流阀平衡各缸速度。
夹具的使用特点是"换型频繁"：同一台夹具可能需要加工几十种工件，夹紧力、支承位置与动作顺序都要可调。这要求系统具备压力可调（减压阀或比例减压阀）、回路可切换（多组电磁阀）以及快换接头布局，同时把夹紧力上限锁定，避免操作者误调造成工件变形或夹具损坏。
图 19系统特点
- 低压大流量：多缸同步动作时瞬时流量需求大，常配蓄能器吸收峰值并用节流阀平衡各缸速度。
- 夹紧力必须可调可分档：不同工件材质与壁厚需要不同的夹紧力，常用减压阀或比例阀实现。
- 失压保护要求高：夹紧松开会导致工件飞出或加工报废，需压力继电器监控并与其他设备联锁。
设计与使用要点
- 按各夹紧点受力分析确定夹紧力与支承点，避免悬臂夹紧导致工件变形；薄壁件建议增加辅助支承。
- 多缸系统要核算同步性：可用分流阀、同步缸或节流阀+齿条同步机构，动作顺序由顺序阀或 PLC 控制。
- 设置夹紧保压与泄压回路：保压靠蓄能器，松开前先泄压，避免残余压力弹跳伤人。
- 接头与软管布局要适应工装更换：快换接头、集中阀块与拖链布线可显著缩短换型时间。
典型参数
| 参数项 | 典型范围 |
|---|---|
| 系统压力 | 2.5~5 MPa |
| 流量 | 6~20 L/min |
| 夹紧缸数量 | 4~20 点（可扩展） |
| 蓄能器 | 0.6~2.5 L |
| 控制 | 减压阀+顺序阀/PLC |
| 油温 | 30~55 ℃ |
工况与选型计算
算例：某工装 8 个夹紧点，每点要求夹紧力 6kN，取夹紧压力 3MPa，则单缸有效面积 A=6000N÷3MPa=20cm²，缸径 φ51mm，圆整取 φ50mm（19.6cm²），3MPa 下夹紧力约 5.9kN。
每缸夹紧行程 10mm、动作时间 1 秒，8 缸按两组顺序动作（每组 4 缸同时），则峰值流量 Q=19.6cm²×1cm×4÷1s=78.4cm³/s≈4.7L/min。考虑泄漏与余量选 8L/min 泵，配 2.5L 蓄能器削峰；电机功率 P=3×8÷(60×0.8)=0.5kW，取 0.75kW。保压采用蓄能器+压力继电器，压力低于设定值 0.3MPa 自动补压。
安装与调试要点
- 夹紧点布置先做受力分析：主夹紧点对准主要切削力方向，支承点数量与位置保证工件不产生悬臂变形。
- 顺序阀或 PLC 时序要确保"先支承后夹紧、先松开后复位"，避免工件在松开顺序错误时弹出。
- 夹紧压力用减压阀分组设定，同一工装的不同夹紧点可按需要分档（薄壁件低、铸件高）。
- 快换接头与拖链布线要按换型频次设计，管路标识清晰，便于操作者按图接管。
- 松开前先泄压（设泄压阀或泄压时间），避免残余压力使工件弹跳或夹爪伤人。
- 调试时逐点测压并记录各缸动作时间，作为换型后的快速校核依据。
维护与故障处理
- 每班检查夹紧压力与各点动作是否同步，出现单点不动作优先检查对应电磁阀与节流孔堵塞。
- 每周检查接头与快换接头渗漏，夹具周围常有切屑与冷却液，接头处易积聚污物。
- 每季度清洗或更换回油滤芯，检查蓄能器充氮压力与压力继电器动作差值。
- 每半年检查夹紧缸密封与活塞杆表面，缸口渗油应成套更换密封并检查杆的镀层。
- 每年复核夹紧力（按压力换算或使用测力计），并检查减压阀设定值漂移。
常见问题
液压夹具的夹紧力怎么计算？
夹紧力=夹紧压力×夹紧缸有效面积×（力的传递效率，一般取 0.9）。切削力方向的夹紧点应保证 f×N > 切削力，通常取 1.5~2 倍安全系数，并按最不利工况（断续切削、刀具切入）校核。
液压夹具系统漏油怎么处理？
先定位漏点（缸口、接头、阀块结合面），低压系统漏油多数源于密封老化与接头未按扭矩紧固；更换密封时建议整套更换并检查活塞杆划伤，同时清洗回油滤芯。
多工位夹具怎么保证各点夹紧力一致？
三步做法：一是回路分开——用减压阀分组供油，避免高阻力支路抢流量；二是元件一致——同组夹紧缸与节流阀规格相同，且在同一批更换密封；三是量化验证——装夹后用压力表或测力垫逐点确认，偏差超过 10% 就调整节流或更换对应缸。
液压夹具在断电时会不会松开工件？
取决于回路设计。使用液控单向阀（液压锁）或单向阀+蓄能器的回路在断电时能保持夹紧；仅靠电磁阀中位封闭的回路会因内泄缓慢失压。有安全要求的工位建议设液压锁并加压力监控，失压时输出报警并禁止机床继续加工。
